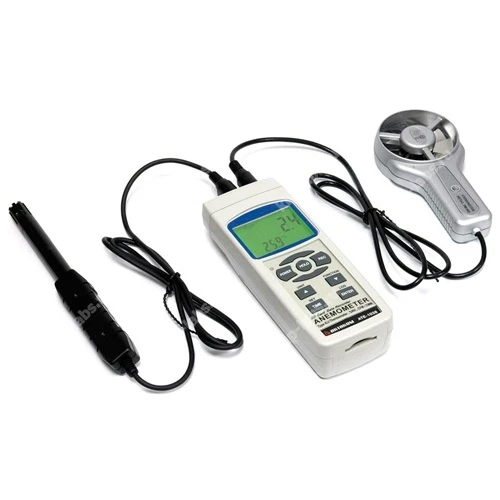

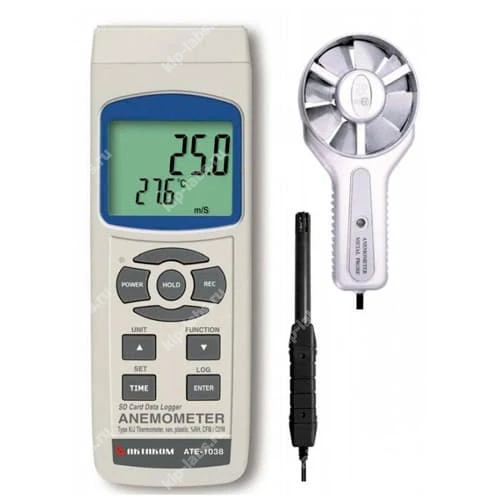

Описание крыльчатого анемометра-регистратора с выносным датчиком АТЕ-1038:
Портативный анемометр АТЕ-1038 является комбинированным прибором для измерения параметров воздушного потока, температуры и относительной влажности окружающей среды, температуры контактным методом при помощи термопар. Прибор снабжен усиленной металлической крыльчаткой с шарикоподшипниками низкого трения, которая позволяет проводить измерения даже при больших скоростях воздушного потока (до 35 м/с).
Помимо измерения скорости и температуры потока воздуха, прибор позволяет вычислять объем проходящего через крыльчатку воздуха, а внешний датчик влажности делает возможным вычисления точки росы и температуры смоченного термометра. АТЕ-1038 может подключаться к компьютеру, а, кроме того, имеется возможность сохранения измеренных данных на карту SD в формате Excel в режиме реального времени без использования специального программного обеспечения.
Отличительные особенности чашечного анемометра-регистратора с выносным датчиком АТЕ-1038:
- измерение скорости воздушного потока, температуры воздушного потока, объема воздушного потока, относительной влажности, точки росы, температуры смоченного термометра, температуры контактным способом термопарами K и J типа;
- микропроцессорное управление;
- датчик скорости воздуха: усиленная металлическая крыльчатка диаметром 72 мм с шарикоподшипниками низкого трения;
- температурный датчик: прецизионный термистор;
- функция удержание данных;
- фиксация максимального и минимальных значений;
- сохранение измеренных данных на SD-карту в формате Excel в режиме реального времени без использования специального программного обеспечения;
- ручной и автоматический режим регистратора данных;
- запись до 100 измерений во внутреннюю память прибора в режиме ручного регистратора;
- регулировка задания времени выборок в автоматическом режиме от 1 с до 3600 с;
- использование SD-карт объемом от 1 до 16 ГБ (рекомендовано до 4 ГБ);
- возможность индикации скорости воздушного потока в м/с, км/ч, милях/ч, узлах, футах/мин; температуры С или F; объема воздушного потока м3/мин или фут3/мин;
- задание площади сечения воздуховода от 0,001 до 30000 м2 (от 0,01 до 32293 фут2);
- включение/выключение функции автоматического отключения прибора;
- время измерения 1 сек;
- сверхбольшой жидкокристаллический дисплей (52х38 мм) с подсветкой;
- последовательный интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АСЕ-1025 ии широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
Технические характеристики крыльчатого анемометра-регистратора с выносным датчиком АТЕ-1038:
| Измеряемый / Вычисляемый параметр
| Диапазон
| Разрешение
| Точность
|
| Скорость воздушного потока
| 0,4 … 35,0 м/с
| 0,1 м/с
| ±(2%Vизм +0,2 м/с)
|
| 1,4 … 126,0 км/ч
| 0,1 км/ч
| ±(2%Vизм +0,8 км/ч)
|
| 1,0 … 78,3 миль/ч
| 0,1 миль/ч
| ±(2%Vизм +0,4 миль/ч)
|
| 0,8 …68,0 узлах
| 0,1 узел
| ±(2%Vизм +0,4 узел)
|
| 79…6890 фут/мин
| 1 фут/мин
| ±(2%Vизм +40 фут/мин)
|
| Температура воздушного потока (датчик в крыльчатке)
| С
| 0С … 80С
| 0,1С
| ±0,8С (<60С)
|
| F
| 32F … 176F
| 0,1F
| ±1,5F
|
| Объем воздушного потока
| CMM
| 0…63000 м3/мин
| 0,001…1 м3/мин
| не нормируется
|
| CFM
| 0…2224900 фут3/мин
| 0,001…100 фут3/мин
|
| Относительная влажность воздуха
| ?70% RH
| 5%...95% R.H.
| 0,1% R.H.
| ±(3%RHизм +1%RH)
|
| <70% RH
| ±3%RH
|
| Температура окружающей среды (датчик влажности)
| С
| 0С … 50С
| 0,1С
| ±0,8С
|
| F
| 32F … 122F
| 0,1F
| ±1,5F
|
| Точка росы (датчик влажности)
| С
| -25,3С … 48,9С
| 0,1С
| не нормируется
|
| F
| -13,5F … 120,1F
| 0,1F
|
| Температура смоченного термометра (датчик влажности)
| С
| -21,6С … 50С
| 0,1С
| не нормируется
|
| F
| -6,9F … 122F
| 0,1F
|
| Температура термопарами
| К тип
| -50С … 1300С
| 0,1С
| ±(0,4% Tизм+ 0,5С)
|
| -50,1С … -100С
| ±(0,4% Tизм+ 1С)
|
| -58F … 2372F
| 0,1F
| ±(0,4% Tизм+ 1F)
|
| -58,1F … -148F
| ±(0,4% Tизм+ 1,8F)
|
| J тип
| -50С … 1200С
| 0,1С
| ±(0,4% Tизм+ 0,5С)
|
| -50,1С … -100С
| ±(0,4% Tизм+ 1С)
|
| -58F … 2192F
| 0,1F
| ±(0,4% Tизм+ 1F)
|
| -58,1F … -148F
| ±(0,4% Tизм+ 1,8F)
|
| Параметр
| Значение
|
| Общие характеристики
|
| Питание
| 9 В (6 батарей типа ААх1,5 В)
|
| Рабочая температура
| 0 … 50С
|
| Максимальный потребляемый ток
| 36 мА
|
| Масса
| 347 г
|
| Габаритные размеры прибора
| 182х73х47,5 мм
|
| Габаритные размеры крыльчатки
| ?72 мм
|
| Длина датчик влажности
| 197 мм
|
Комплект поставки АТЕ-1038:
| №
| Наименование
| Количество
|
| 1
| Анемометр-регистратор АТЕ-1038
| 1
|
| 2

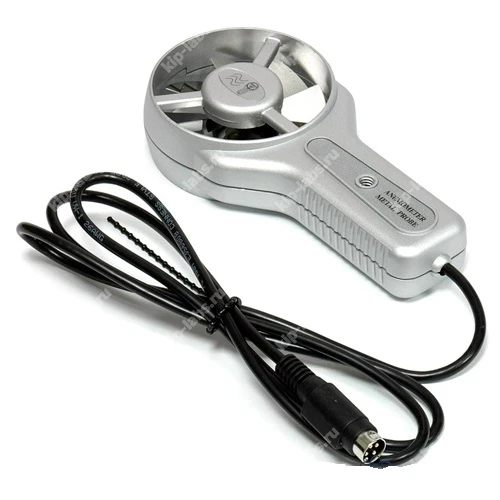

| Металлическая крыльчатка
| 1
|
| 3

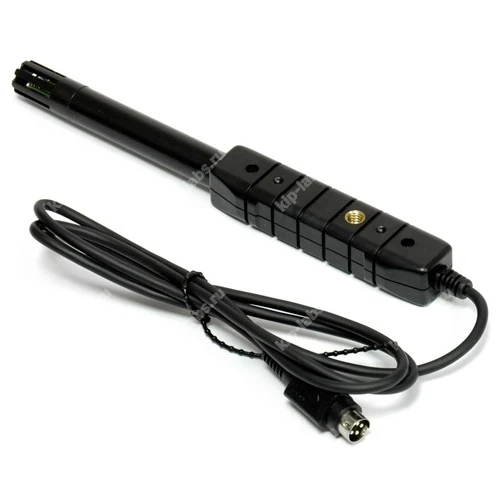

| Датчик влажности
| 1
|
| 4

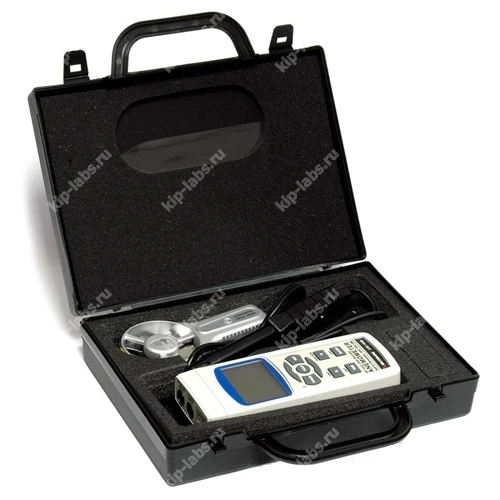

| Футляр
| 1
|
| 5
| Руководство по эксплуатации
| 1
|
