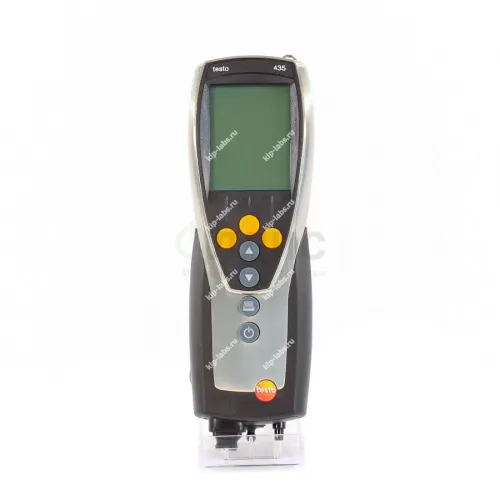

testo 435-3 - Многофункциональный измерительный прибор

Описание модели: testo 435-3 - Многофункциональный измерительный прибор

Изделие снято с производства, при этом в качестве замены указана модель Testo 440 dP.

Производителем данной серии выступает Testo SE Co. KGaA, при этом сведения о смежных решениях доступны в разделе многофункциональные приборы.

Преимущества

Прибор объединяет несколько измерительных функций, что упрощает проведение комплексных замеров; при этом оператор работает с одним устройством и единым интерфейсом.

• компактный корпус
• применим в различных задачах
• понятный интерфейс управления

Область применения

Прибор используют при пусконаладочных работах, техническом обслуживании и контроле микроклимата, что снижает потребность в дополнительном оборудовании.

При необходимости его интегрируют с другими измерительными системами. Также прибор применяют для ручных полевых проверок и быстрой диагностики вентиляционных и климатических установок.

Описание многофункционального измерительного прибора testo 435-3 (арт: 0560 4353)

Прибор testo 435-3 предназначен для оценки качества воздуха в помещениях и внешней среде, а также для инспекции систем ОВК. Это делает его инструментом для комплексной проверки параметров микроклимата.

Новый 4-х функциональный зонд для оценки качества воздуха в помещениях (IAQ) измеряет параметры CO2, абсолютное давление, относительную влажность и температуру воздуха; при этом результаты замеров можно распечатать на Testo принтере непосредственно на месте.

Также возможны измерения скорости воздушного потока с помощью трубок Пито, что расширяет спектр проводимых проверок.

Применение testo 435-3

Измерение скорости потока в вентиляционном воздуховоде с помощью термоанемометра и анемометра-крыльчатки: для замеров скорости и объёмного расхода в воздуховодах компания Testo предлагает компактные анемометрические зонды и трубки Пито.

Сенсоры скорости для работы в воздуховодах комплектуются телескопическими штангами, что облегчает применение в крупных каналах; при необходимости с тем же зондом можно одновременно контролировать температуру и влажность.

В зависимости от величины потока в воздуховоде выбирают зонд температуры, крыльчаточный зонд или трубку Пито, что позволяет получить данные, соответствующие условиям измерения.

Измерение на выходе воздуховода

Объёмный расход на входе и выходе воздуховода должен соответствовать расчётным требованиям по энергоэффективности системы. Для контроля таких параметров часто используют анемометры-крыльчатки большого диаметра 100 мм (№ заказа – 0635 9435), при этом большие крыльчатки захватывают большую площадь сечения и помогают выявлять возмущения потока в зоне решёток.

Измерение дифференциального давления на фильтрах

Фильтры в системах кондиционирования защищают помещения от попадания атмосферных загрязнений, поэтому их работоспособность требуется контролировать путем измерения давления до и после фильтра и расчёта дифференциального давления.

В приборе testo 435-4 имеется встроенный сенсор дифференциального давления, работающий в диапазоне 0 - 25 гПа; для точности показаний реализована температурная компенсация измеряемого значения. Магнитные фиксаторы на задней панели прибора обеспечивают удобство при работе без постоянного удерживания прибора в руках.

Измерение в вентиляционном воздуховоде с помощью трубки Пито

Контроль расхода воздуха в каналах важен для поддержания работоспособности вентиляции и кондиционирования. Внутренний сенсор дифференциального давления testo 435-3 в связке с трубкой Пито предназначен для измерений при высокой скорости потока (0 - 64 м/с) и при загрязнённом воздухе; на дисплей одновременно выводятся давление, скорость и объёмный расход.

Магнитные фиксаторы на задней панели исключают необходимость постоянно держать прибор вручную, что повышает удобство при полевых замерах.

Определение качества воздуха в помещении (CO2)

Высокая концентрация CO2 снижает работоспособность и концентрацию внимания, в связи с чем требуется принимать меры при превышении уровня 1 000 ппм; значения от 700 до 1 500 ппм рассматривают как ориентирные.

Измерение CO

Угарный газ (CO) не имеет цвета, запаха и вкуса, но обладает высокой токсичностью; он образуется при неполном сгорании углеродсодержащих материалов и быстро накапливается при дефиците кислорода, что представляет опасность для здоровья.

Измерение лучистого тепла

Для оценки теплового комфорта прибор testo 435 в сочетании со съёмным сферическим термометром позволяет определять расчётную температуру (температуру комфортности), при этом сферический термометр диаметром 150 мм должен обеспечивать совпадение расчётной температуры и температуры комфортности в пределах ± 0,41 K.

Измерение температуры воздуха и расчётной температуры следует выполнять в одной точке и при тех же общих условиях, что и измерения движения воздуха в помещении.

Измерение температуры воздуха и поверхностной температуры

Для оценки микроклимата важны не только параметры воздуха, но и температура поверхностей стен, окон, полов и потолков; это влияет на общее ощущение комфорта и на риск образования конденсата и плесени.

Для testo 435 доступен целый ряд зондов серии TE; для проверки возможностей образования точки росы и появления плесени рекомендуются поверхностный зонд (№ заказа – 0602 0393) и зонд влажности (№ заказа – 0636 1712).

Подробности по дискретности измерений и поддерживаемым интерфейсам следует уточнять в документации на прибор.
