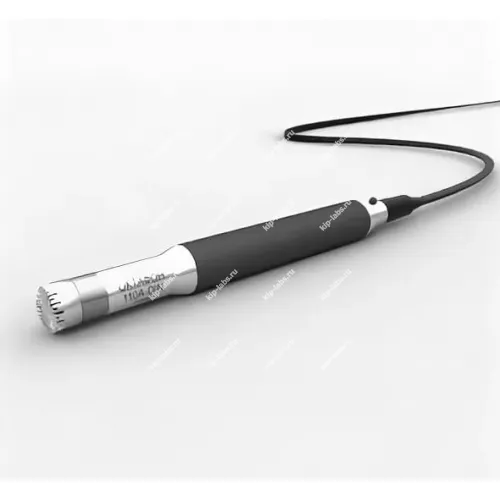

Шумомер-виброметр, анализатор спектра ОКТАФОН-110В DIN

Кратко о модели: Шумомер-виброметр, анализатор спектра ОКТАФОН-110В DIN

Модуль ОКТАФОН-110В DIN - цифровой преобразователь, совмещающий функции шумомера и спектрального анализатора при отсутствии встроенного индикатора. Разработанный компанией Октава-ЭлектронДизайн, он размещается в корпусе типичного микрофонного предусилителя и выполняет измерения уровней шума и спектров звукового давления с точностью первого класса, что позволяет применять его в метрологических системах.

Измеренные данные выводятся в цифровом виде на выход преобразователя и при необходимости визуализируются на индикаторных блоках семейств ЭКОФИЗИКА и ЭКОТЕРМИНАЛ, за счёт этого обеспечивается простая интеграция в существующие панели индикации. При помощи адаптеров телеметрии ЭКО-DIN-DOUT и ЭКО-DINx2 результаты измерений могут быть переданы в компьютер; дополнительно это облегчает сопряжение с оборудованием из раздела многофункциональные приборы.

Ключевые особенности

Ниже перечислены основные практические преимущества этого цифрового преобразователя; таким образом представлены ключевые эксплуатационные свойства.

• Функция шумомера и анализатора спектра в одном модуле без индикатора.
• Форм‑фактор, совместимый с корпусами микрофонных предусилителей.
• Вывод измерений в цифровом виде для отображения на индикаторных блоках ЭКОФИЗИКА и ЭКОТЕРМИНАЛ.
• Передача данных в компьютер через адаптеры телеметрии ЭКО-DIN-DOUT и ЭКО-DINx2.
• Соответствие метрологическим требованиям первого класса точности для уровней звука и спектров звукового давления.

Где применяется

Прибор используют для интеграции в стационарные и мобильные системы мониторинга акустических параметров, при этом он удобен встраиванию в приборные шкафы и панели. В итоге цифровой выход и поддержка телеметрии облегчают передачу данных в вычислительные комплексы и на индикаторы.

Устройство уместно в рабочих конфигурациях, где требуется дискретная передача результатов и централизованная обработка данных; это упрощает подключение к системам учёта и анализа шума.

Технические характеристики цифрового преобразователя ОКТАФОН-110В DIN:

Технические характеристики в качестве виброметра в режиме ЭКОЗВУК-DIN

• Частотные характеристики А, AU, C, Z
• Временные характеристики: S, F, I, Пик, Leq, LE
• Диапазон измерений уровней виброускорения (для вибропреобразователя 1 пКл/мс-2): 75 - 165 дБ отн. 1 мкм/с2

Технические характеристики в качестве анализатора спектра в режиме ЭКОЗВУК-DIN

• Октавные 31,5 Гц ... 16000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
• Третьоктавные фильтры: 25 Гц ... 25000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
• Линейный диапазон: не менее 89 дБ

Технические характеристики в качестве узкополосного унализатора в режиме Микровольтметр-DIN

• Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 Гц
• Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц
• Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц
• Пределы погрешности определения среднеквадратичного значения: не более 2% (в диапазонах 250 Гц – 8000 Гц и 8 кГц - 44 кГц); в диапазоне 5 Гц – 250 Гц - не более 5%

Параметры БПФ

• Количество точек в окне анализа: 1024
• Объем выборки (в зависимости от диапазона анализа): от 375 до 96000
• Количество усреднений (в зависимости от диапазона анализа): от 1 до 256
• Количество линий БПФ, выводимых на индикатор: 200
• Величина перекрытия окон БПФ: 87%
• Диапазон ZOOM: от 4 до 32
• Усреднение: линейное, линейное с накоплением
• Временное окно: модифицированное Flap-Top (ISO 18431)

Комплект поставки цифрового преобразователя ОКТАФОН-110В DIN:

1. Цифровой преобразовательОКТАФОН-110В DIN
2. Руководство по эксплуатации
3. Паспорт
4. Свидетельство и поверке
