- Производитель: Октава-ЭлектронДизайн
- Код товара: 18357
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
109 680₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: Экосистема-HF
Кратко о модели: Анализатор спектра Экофизика-110А комплект Экосистема-HF

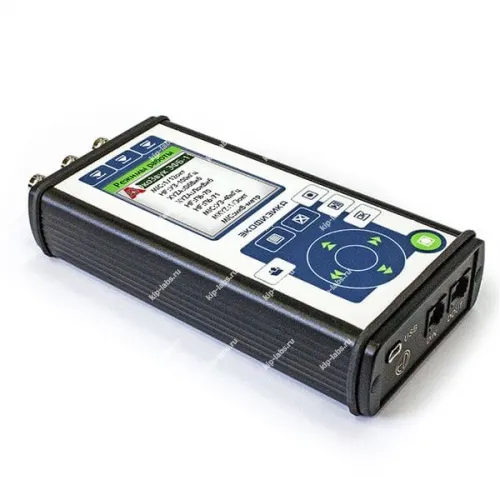

Приборы серии Экофизика-110А выполнены в переносном корпусе и совместно реализуют функции шумомера и многоканального виброметра. За счёт этого они также применяются в роли анализатора спектра; производитель - Октава-ЭлектронДизайн.
Комплект ЭКОСИСТЕМА-HF представляет собой более экономичный набор для тех пользователей, которым требуется использовать ЭКОФИЗИКА-110А (HF-Белая) исключительно как регистратор сигналов, что позволяет поставлять прибор без прикладных измерительных программ. В состав комплекта не включены программы измерений; запись сигналов выполняется через системные функции "Регистратор сигнала" и "Диспетчер датчиков". Дискретность, опции самокалибровки и наличие интерфейсов (например, RS-232C) уточняются в зависимости от конфигурации.

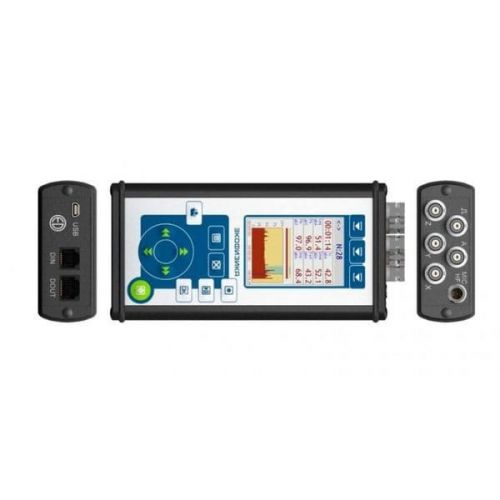

Измерительный модуль "HF" имеет четыре входных разъёма типа BNC для подключения датчиков со встроенной электроникой (обозначены A, X, Y, Z), микрофонный вход (MIC) и TTL-вход, при этом в зависимости от режима измерений прибор использует от одного до четырёх входных разъёмов определённого типа. Таким образом устройство обеспечивает гибкое распределение каналов в полевых и лабораторных работах.
При необходимости в прибор могут быть дополнительно загружены типовые наборы измерительных программ "Инженерная виброакустика ЭФБ-HF", "Санитарная виброакустика ЭФБ-HF" и "Цифровые измерители DIN". Благодаря этому расширяется прикладной функционал и адаптация к профильным задачам.
Ключевые особенности
Ниже перечислены основные функциональные и конструктивные характеристики, что позволяет быстро ознакомиться с ключевыми возможностями.
- Портативное исполнение корпуса, удобное для выездных измерений;
- Сочетание функций шумомера, многоканального виброметра и анализатора спектра;
- Комплект ЭКОСИСТЕМА-HF - поставка без прикладных измерительных программ;
- Запись сигналов через системные функции "Регистратор сигнала" и "Диспетчер датчиков";
- Измерительный модуль "HF" с четырьмя BNC-входами (A, X, Y, Z), микрофонным входом MIC и TTL-входом;
- Возможность загрузки типовых пакетов программ: "Инженерная виброакустика ЭФБ-HF", "Санитарная виброакустика ЭФБ-HF", "Цифровые измерители DIN".
Где применяется
Устройство используется в задачах акустического и вибрационного контроля, в том числе при полевых и лабораторных измерениях, что делает его удобным инструментом для инженеров и специалистов по метрологии. В итоге прибор подходит для ситуаций, где требуется портативный регистратор сигналов и анализ спектра; для дополнительных сведений о применимости можно обратиться к разделу многофункциональные приборы.
Технические характеристики анализатора Экофизика-110А комплект Экосистема-HF:
| Параметр | Значение |
|---|---|
| Количество аналоговых входов | 6 |
| Вход MIC | |
| Разъем | Switchcraft-5pin (TB-5M) |
| Напряжение поляризации микрофонов | 0 В, 200 В |
| Совместимые первичные преобразователи | Микрофоны с предусилителями Р200, Р110, IEPE (ICP-совместимые) датчики с адаптером 110A-IEPE, антенны П6-70, П6-71 |
| Питание первичных преобразователей | +/-18 В (биполярное), ток до 10 мА |
| Частотный диапазон | 0,5 Гц - 500 кГц |
| Диапазон входных напряжений | +/-18 В (пик) |
| Вход А | |
| Разъем | BNC |
| Электрические характеристики | - в режиме IEPE: 3 мА (питание), входное напряжение ±1,15 В (AC). - в режиме «по напряжению»: входное напряжение ±18 Впик, входное сопротивление: 4 кОм |
| Частотный диапазон | 0,4 – 500000 Гц (режим по напряжению); 0,4-10000 Гц (режим IEPE) |
| Собственные шумы | не более 30 нВ/?Гц |
| Входы X, Y, Z | |
| Разъем | BNC |
| Тип | IEPE |
| Электрические характеристики | 3 мА (питание), входное напряжение ±2,3 В (AC) |
| Частотный диапазон | 0,4-10000 Гц |
| Вход TTL | |
| Разъем | BNC |
| Диапазон входных напряжений | 0-5 В |
| Частотный диапазон | 100 - 500000 Гц |
| Совместимые наборы измерительных программ | Инженерная виброакустика ЭФБ-HF, Санитарная виброакустика ЭФБ-HF, Цифровые измерители-DIN |
| Питание | автономное от комплекта аккумуляторов (4 х АА), внешнее через разъем USB; максимальное энергопотребление 500 мА |
| Память | энергонезависимая, не менее 4 гигабайт |
| Клавиатура | пленочная |
| Индикатор | TFT (320х240), цветной, диапазон рабочих температур от минус 20 С до +50 С |
| Интерфейс | USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков) |
| Диапазон рабочих температур | от минус 10 С до +40 С |
| Рабочая относительная влажность | до 90 % при +40 °С (без конденсата) |
| Атмосферное давление | от 86 кПа до 108 кПа (645-810 мм рт.ст.) |
| Габаритные размеры (без первичных преобразователей) | 175 мм х 86 мм х 35 мм |
| Масса | не более 540 г |
Комплект поставки Экофизика-110А:
| № | Наименование | Количество |
|---|---|---|
| 1 | 4-канальный измерительно-индикаторный блок ЭКОФИЗИКА-110А-HF | 1 |
| 2 | Сумка | 1 |
| 3 | Комплект аккумуляторов | 2 |
| 4 | Зарядное устройство | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Паспорт | 1 |
| 7 | Набор программ "Система" | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Измерениетемпературы | Нет |
| Номер в госреестре СИ | 48906-12 |
| Производитель | Октава-ЭлектронДизайн |
| Страна производитель | Россия |
