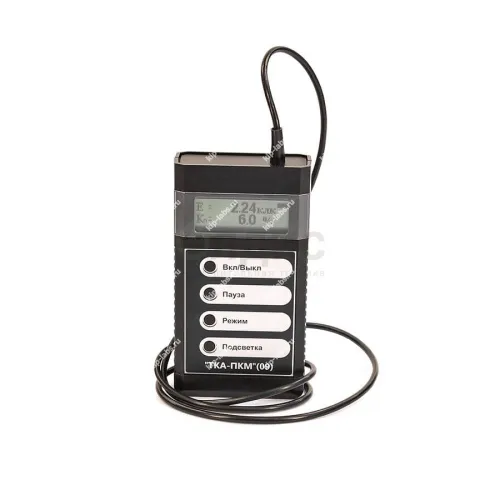

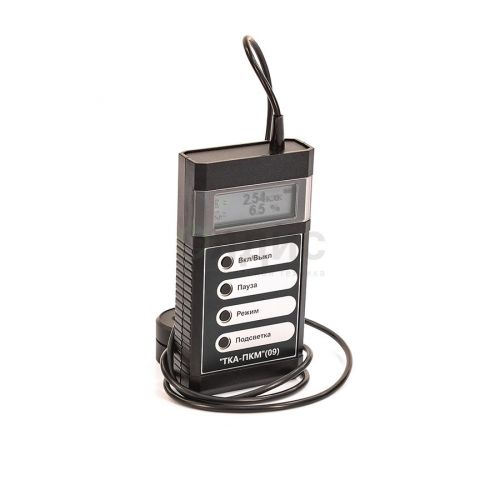

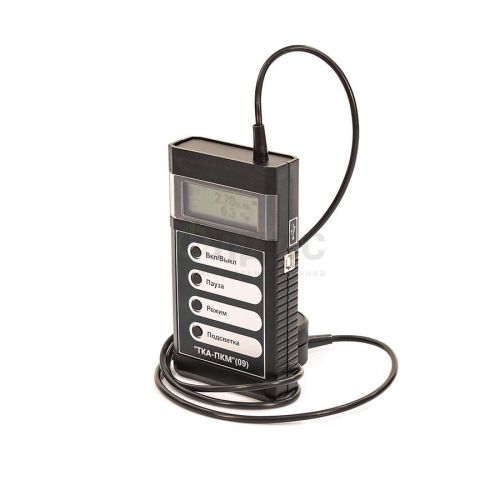

ТКА-ПКМ 09 с ПО люксметр+пульсметр+яркомер с поверкой

Назначение и принцип: ТКА-ПКМ 09 с ПО люксметр+пульсметр+яркомер с поверкой

Устройство предназначено для определения коэффициента пульсации световых источников, оценки яркости протяжённых самосветящихся объектов накладным способом (экраны мониторов) и измерения освещённости в видимом диапазоне 380 ÷ 760 нм; при этом результаты могут передаваться на ПК по USB. Производитель - ТКА, а прибор относят к группе люксметры (измерители освещенности).

В измерительной головке применены два первичных преобразователя - кремниевые полупроводниковые фотодиоды с набором светофильтров и диафрагм. Все контролируемые величины отображаются на встроенном цифровом индикаторе; на первом экране доступны освещённость и коэффициент пульсации, а переключение на второй экран с показаниями яркости осуществляется кнопкой «РЕЖИМ».

Коэффициент пульсации представлен в процентах, при этом прибор фиксирует максимальные, минимальные и средние значения освещённости пульсирующего излучения и на их основе вычисляет коэффициент пульсации. Для среднего значения применяется интегральный метод расчёта, когда сумма всех отсчётов делится на их количество за время измерения.

Информация на экране обновляется с периодом 1 с. Оцифровка сигнала с фотодатчика выполняется на частоте 3 кГц, тактовая частота процессора составляет 4 МГц; перед 12-разрядным АЦП установлен активный ФНЧ на 1000 Гц, а для подавления «отражений» используется цифровой фильтр.

Соединение с компьютером или внешним контроллером организовано по полудуплексному синхронному последовательному интерфейсу через USB (виртуальный COM-порт для Windows XP/7/10), при этом прибор передаёт данные в текстовом формате с кодировкой OEM 866.

На практике приём данных под Windows возможен с помощью любой терминальной программы. Для приёма на Android требуется поддержка USB-host, соответствующее USB hardware и терминальное ПО для переходников USBCOM или для контроллеров на базе FT232RL.

При калибровке и при эксплуатации может быть полезна дискретность показаний; что позволяет проще интегрировать прибор в рабочие процедуры и проверочные сценарии.

Функциональные опции

• Измерение коэффициента пульсации источников излучения и индикация результата в процентах.
• Оценка яркости протяжённых самосветящихся объектов накладным методом (например, экраны мониторов).
• Контроль освещённости в видимой области спектра 380 ÷ 760 нм.
• Два первичных преобразователя - кремниевые фотодиоды со светофильтрами и диафрагмами - в измерительной головке.
• Встроенный цифровой дисплей с двумя экранами: освещённость/коэффициент пульсации и яркость; переключение кнопкой «РЕЖИМ».
• Интегральный метод расчёта среднего значения освещённости (сумма отсчётов / их количество).
• Оцифровка сигнала на 3 кГц, процессор 4 МГц, 12-разрядный АЦП с активным ФНЧ 1000 Гц и цифровой фильтрацией.
• Передача данных на ПК через USB в виде текста с кодировкой OEM 866 (виртуальный COM-порт).

Сферы использования

• Санитарный и технический надзор в жилых и производственных помещениях
• Музеи
• Библиотеки
• Архивы
• Аттестация рабочих мест и другие сферы деятельности

Технические характеристики ТКА-ПКМ 09 люксметра+пульсметра+яркомера:
