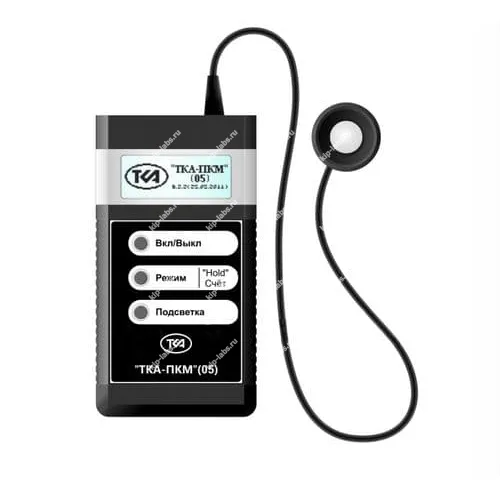

Люксметр+яркомер с ПО с поверкой ТКА-ПКМ 05

Кратко о модели: Люксметр+яркомер с ПО с поверкой ТКА-ПКМ 05

Прибор служит для измерения освещённости, создаваемой источниками, расположенными произвольно в пространстве; ТКА разработала устройство с выходом данных по USB, при этом передача идёт только от прибора к ПК и производится со скоростью три измерения в сек. В результате инженеры сохранили простую архитектуру интерфейса и высокую оперативность получения показаний.

Устройство оснащено автоматической сменой диапазонов, функцией HOLD, пониженным энергопотреблением и графическим индикатором с подсветкой, также реализована опция вычитания естественного фона освещения; люксметры (измерители освещенности) такого класса часто используют подобные наборы функций для полевых и лабораторных работ. За счёт этого прибор удобен при снятии серийных замеров и записи результатов на ПК без бумажных носителей.

Оцифровка сигнала с фотодатчика выполняется на частоте 3 кГц, тактовая частота процессора составляет 4 МГц, используется 12-разрядный АЦП, при этом расчет показаний для экрана проводится раз в секунду и скорость сброса данных увеличена до трех измерений в секунду. В комплект поставки входит кабель связи с ПК и диск с программным обеспечением под Windows: SPTerminal.

Передача данных организована только в направлении прибора → ПК, для работы требуется свободный USB-порт и установка драйвера виртуального СОМ-порта (для Windows XP/7/10), при этом формат передачи текстовый с использованием OEM 866 кодировки. Это обеспечивает совместимость с терминальными программами, которые поддерживают текстовый ввод/вывод.

Для приёма данных на ПК достаточно настроить последовательный порт в режим 9600 бит/c, 8 бит данных, без бита четности и один стоповый бит и использовать любую терминальную программу; такая конфигурация упрощает интеграцию в существующие информационные цепочки. Дискретность показаний соответствует типовым требованиям в задачах контроля освещённости.

Приём данных на устройства под Android возможен при наличии USB-hosta, подключении USB HARDWARE и использовании терминальной программы для переходников USBCOM или для микроконтроллеров на FT232RL. Таким образом можно получать данные непосредственно на мобильные устройства при полевых измерениях.

Простой формат сброса данных и режим CDC позволяют применять любую терминальную программу на разных операционных системах, что упрощает обработку результатов и дальнейшую автоматизацию.

Расчёт цилиндрической косинусной насадки выполнен с учётом экспериментальных данных: применение стекла МС-13 толщиной более 2,5 мм и высотой выступающей части над корпусом равной 1,5 мм обеспечивает формирование пространственной характеристики с погрешностью не более 5%. За счёт этого конструкция пригодна для использования в рабочих средствах измерения.

Предлагается также упрощённый способ оценки светового потока, который подходит для приблизительной оценки светового потока большинства светильников и светодиодных модулей; в итоге метод служит для быстрой экспресс-оценки без сложной оптики.

Ключевые особенности

Ниже перечислены основные функциональные возможности прибора, при этом пункты сгруппированы по назначению и удобству использования.

• Измерение освещённости от произвольно расположенных источников
• Вывод данных по USB только в сторону ПК (аппарат → компьютер)
• Скорость обновления - три измерения в сек
• Автоматическая смена диапазонов и функция HOLD
• Пониженное энергопотребление и графический индикатор с подсветкой
• Возможность вырезания естественного фона освещения
• Оцифровка сигнала 3 кГц, 12-разрядный АЦП, тактовая частота 4 МГц
• Простой формат сброса данных и поддержка CDC для кроссплатформенной работы

Где применяется

Прибор находит практическое применение в задачах контроля и оценки освещённости, при этом перечисленные направления соответствуют типичным областям использования для данного класса приборов.

• Санитарный и технический надзор в жилых и производственных помещениях
• Музеи
• Библиотеки
• Архивы
• Аттестация рабочих мест и другие сферы деятельности

Комплектация Люксметра+Яркомера:

• Прибор комбинированный ТКА-ПКМ 05
• Щелочной элемент питания типа "Крона" (6F22)
• Руководство по эксплуатации
• Паспорт
• Диск с программным обеспечением
• Кабель последовательного порта
• Сумка для прибора
• Транспортная тара

Технические характеристики Люксметра+Яркомера:
