Регистратор температуры EClerk-M-11-2Pt-G3-HP в герметичном корпусе (с индикатором)

Назначение и принцип: Регистратор температуры EClerk-M-11-2Pt-G3-HP в герметичном корпусе (с индикатором)

Прибор, выпускаемый Рэлсиб НПП, создан для непрерывного накопления и хранения показаний температуры; при этом конструкция с герметичным корпусом снижает воздействие внешних факторов на электронные узлы устройства.

Устройство рассчитано на работу с двумя платиновыми датчиками Pt, а размещённый на лицевой стороне индикатор демонстрирует текущие значения и состояние записей; модель логично интегрируется в семейство логгеры, что облегчает её применение в существующей системе учёта.

На практике регистратор используют для долгосрочного мониторинга температурных режимов с возможностью локальной архивации данных, при этом герметичность корпуса обеспечивает стабильность работы в сложных средах; при калибровке реализована возможность проверки основных параметров прибора.

Функциональные опции

• Герметичный корпус для эксплуатации в условиях повышенной влажности и запылённости.
• Подключение двух платиновых датчиков Pt для параллельного контроля нескольких точек.
• Встроенный индикатор на лицевой панели для отображения текущих значений и состояния памяти.
• Локальная автономная запись данных с последующей выгрузкой на внешние носители.
• Возможность интеграции с системами учёта и контроля через стандартные интерфейсы.

Сферы использования

• На практике применяют для мониторинга температурного режима при хранении и транспортировке фармацевтической продукции.
• В работе поддерживает контроль микроклимата складских помещений и камер хранения.
• При эксплуатации используется в лабораториях и на производственных участках для фиксирования температурных циклов.
• Подходит для мониторинга температурных режимов в пищевой промышленности и отрасли холодовых перевозок.

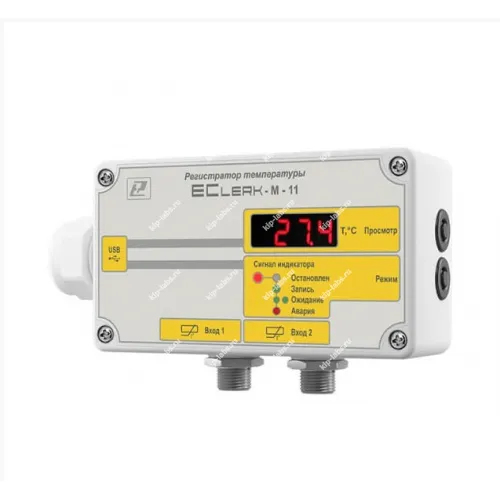

Описание измерителя-регистратора температуры EClerk-M-11-2Pt-G3-HP со светодиодным индикатором для рефрижераторов:

Модель EClerk-M-11-2Pt-G3-HP со светодиодным индикатором предназначена для работы в рефрижерационных установках и других условиях, где требуется регистрация температурных значений, при этом она служит для измерений совместно с первичными преобразователями и записи показаний в встроенную память с последующей обработкой на персональном компьютере.

Благодаря герметичному пластиковому корпусу прибор сохраняет работоспособность в запылённых и неотапливаемых помещениях; при этом его конструкция допускает эксплуатацию в транспортных средствах, включая грузовые автомобили, рефрижераторы и железнодорожные вагоны, что особенно важно при перевозке лекарственных средств.

Для подключения внешних термопреобразователей сопротивления типа НСХ Pt1000 применены герметичные разъёмы с винтовым зажимом; для настенного крепления рекомендуется использовать дополнительный кронштейн, что упрощает монтаж и обслуживание.

Если в ходе регистрации контролируемый параметр выходит за заданные пределы и остаётся вне их дольше установленного времени, на светодиодном индикаторе фиксируется метка нарушения; при этом отметка снимается лишь после полной переконфигурации прибора и удаления всех записанных данных, что обеспечивает защиту от несанкционированного изменения настроек при подготовке отчёта.

Перед началом эксплуатации терморегистратора требуется его настройка: скачайте на ПК программу EClerk v.2 и подключите устройство через прилагаемый USB-кабель; управление осуществляется кнопкой на правой стороне корпуса, а по завершении регистрации данные анализируют в ПО и формируют отчёт для печати.

При калибровке доступна юстировка прибора и проверка основных характеристик; нейтрально отметим, что использование дискретной схемы съёма данных в ряде задач уместно для согласования объёма архива с требованиями объекта, при этом наличие интерфейса USB упрощает выгрузку и последующую обработку информации.

При эксплуатации в составе учетных систем возможна интеграция и автоматизированная выгрузка файлов, а также использование мобильного приложения для упрощения процедур приёмки и картирования; устройство внесено в Госреестр СИ РФ под № 61870-15.

Отличительные особенности:

• 2 канала;
• Измерение температуры в 2-х точках;
• Диапазон измерения температуры -50...+200 С;
• Объём памяти не менее 500000 значений;
• Яркий светодиодный индикатор;
• Герметичный пластмассовый корпус;
• Диапазон температуры эксплуатации –40...+55 С;
• Современное ПО на 2-х языках для работы с данными;
• Возможность записи с временными интервалами.

Расшифровка модели EClerk-M-11-2Pt-G3-HP:

Два режима регистрации значений параметров температуры:

• В автономном режиме;
• В режиме «Online» с подключением к USB–порту персонального компьютера.

Программное обеспечение позволяет:

• Настраивать (конфигурировать) прибор;
• Работать с файлами данных;
• Работать в режиме Online (USB–измеритель);
• Осуществлять фильтрацию по максимальному и минимальному значению, по времени;
• Отображать данные в виде таблицы и графика;
• Подготавливать Отчёт;
• Экспортировать файлы в Excel;
• Выбирать русский и английский язык интерфейса;
• Возможность юстировки прибора.

  Программа-конфигуратор разворачивается на весь экран ПК. В ПО имеются фильтры по максимальному и минимальному значению, по времени. Графика максимально функциональна. Мышкой можно сдвигать кривую, уменьшать-увеличивать масштаб, выделять область и разворачивать её на весь экран. ПО предоставляет возможность подготовки и распечатки качественного Отчёта. И хотя имеется возможность экспорта данных в Excel, большой необходимости в этом не возникает. В ПО внесена возможность юстировки логгера температуры EClerk-M-K, что бывает важно особенно при использовании внешних датчиков.

  Представление данных в виде графика:

  Масштабирование в режиме "Лупа":

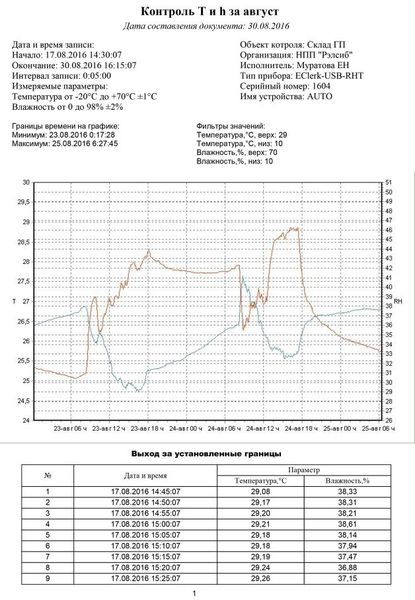

  Отчет о результатах мониторинга:

Мобильное приложение EClerk2.0 mobile:

• Значительно упрощает работу с терморегистраторами, упрощает процедуру температурного картирования фармскладов;
• Теперь не нужно снимать регистратор с объекта эксплуатации, чтобы перенести данные с него в компьютер;
• Позволяет выгружать в телефон данные с регистратора, конвертировать данные в Excel, а также отправлять данные по e-mail;
• Дает возможность проанализировать данные в виде таблицы и графика, подготовить и сформировать отчёт в виде защищённого pdf файла;
• Показывает отчёт на экране телефона при приёмке товара.

Области применения:

• Температурное картирование фармацевтических складов, аптек;
• Автономные измерители-регистраторы EClerk-M для мониторинга микроклимата при производстве, хранении и транспортировке лекарственных препаратов;
• Контроль температуры в школах, детских садах, общежитиях, интернатах, домах престарелых и т.д.

  Регистрация температуры внутри холодильной камеры одновременно в 2-х точках

  Регистрация температуры внутри рефрижератора при перевозке лекарственных средств

Технические характеристики EClerk-M-11-2Pt-G3-HP:

Комплект поставки EClerk-M-11-2Pt-G3-HP:
