Регистратор температуры EClerk-M-01-2Pt-G2

Назначение и принцип: Регистратор температуры EClerk-M-01-2Pt-G2

Регистратор температуры EClerk-M-01-2Pt-G2 предназначен для сбора и сохранения показаний температуры в виде записей для дальнейшего анализа.

При эксплуатации прибор часто включают в состав систем мониторинга; подробную информацию о производителе можно получить у Рэлсиб НПП, а аналогичные устройства можно посмотреть в разделе логгеры.

Маркировка «2Pt» указывает на рассчитанность модели на работу с двумя платиновыми датчиками сопротивления; при калибровке принимают во внимание особенности подобных преобразователей.

Функциональные опции

Аппарат выполняет поочередную регистрацию измерений и формирует записи для последующей обработки, что позволяет упорядочивать данные и интегрировать их в контрольные цепочки.

• Регистрация температурных показаний
• Работа с двумя входами типа Pt (в соответствии с маркировкой модели)
• Хранение измерений для последующего анализа
• Совместимость с внешними системами передачи данных (в зависимости от конфигурации)

Сферы использования

При эксплуатации регистратор применяют для контроля температурных режимов в технологических процессах; он формирует последовательные записи, которые используют для оценки состояния оборудования и среды.

На практике вопросы дискретности регистрации и наличия автоматической подстройки под датчики рассматривают исходя из требований к точности и объёму данных; при этом выбор интерфейсов вывода определяется задачами системы.

В работе уместна дискретность записи и возможность юстировки прибора в зависимости от предъявляемых условий.

Конструкция и принципы работы регистратора EClerk-M-01-2Pt-G2:

Устройство рассчитано на регистрацию температурных данных в двух точках по времени с последующей обработкой полученной информации на ПК.

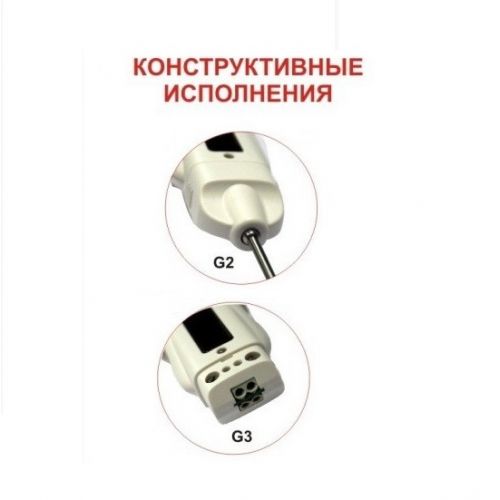

Особенность исполнения G2 заключается в наличии первого чувствительного элемента - термопреобразователя сопротивления Pt1000, встроенного в зонд; второй чувствительный элемент размещается либо в корпусе, либо также в зонде на указанном расстоянии от конца зонда (Х2).

На другой стороне корпуса под защитным колпачком расположен USB-разъём для подключения регистратора данных температуры EClerk-M-2Pt к ПК, а также кнопка для выбора режима работы прибора.

Внесен в Госреестр СИ РФ под № 61870-15.

Внесен в Госреестр СИ РФ под № 61870-15.

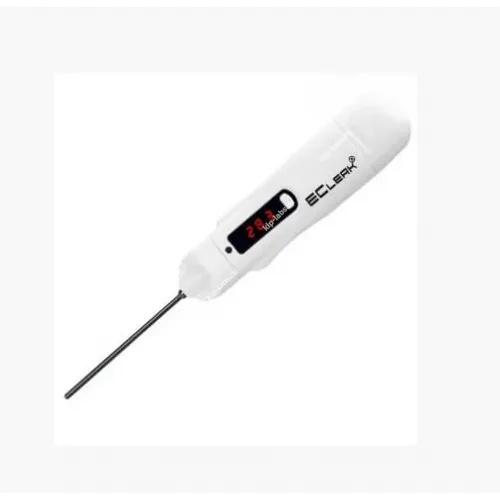

Внешний облик:

Характерные особенности:

• Выполняет функции регистратора;
• Если при работе прибора измеряемый параметр находился вне установленных границ дольше заданного времени, на приборе со светодиодным индикатором фиксируется метка нарушения. Метку нарушения можно снять только при переконфигурировании прибора и удалении из него всех записанных данных;
• Длина зонда от 120 до 500 мм.

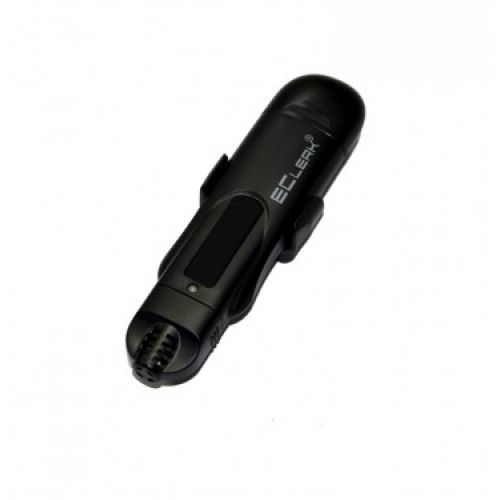

• В белом или черном корпусе.

Возможности программного обеспечения:

• Настраивать (конфигурировать) прибор;
• Работать с файлами данных;
• Работать в режиме Online (USB-измеритель);
• Осуществлять фильтрацию по максимальному и минимальному значению, по времени;
• Отображать данные в виде таблицы и графика;
• Подготавливать Отчёт;
• Экспортировать файлы в Excel;
• Выбирать русский и английский язык интерфейса;
• Возможность юстировки прибора.

  Программа-конфигуратор разворачивается на весь экран ПК. В ПО имеются фильтры по максимальному и минимальному значению, по времени. Графика максимально функциональна. Мышкой можно сдвигать кривую, уменьшать-увеличивать масштаб, выделять область и разворачивать её на весь экран. ПО предоставляет возможность подготовки и распечатки качественного Отчёта. И хотя имеется возможность экспорта данных в Excel, большой необходимости в этом не возникает. В ПО внесена возможность юстировки температурного регистратора EClerk-M-2Pt.

  Представление данных в виде графика:

  Масштабирование в режиме "Лупа":

  Отчет о результатах мониторинга:

Мобильное приложение EClerk2.0 mobile:

• Значительно упрощает работу с терморегистраторами, упрощает процедуру температурного картирования фармскладов;
• Теперь не нужно снимать регистратор с объекта эксплуатации, чтобы перенести данные с него в компьютер;
• Позволяет выгружать в телефон данные с регистратора, конвертировать данные в Excel, а также отправлять данные по e-mail;
• Дает возможность проанализировать данные в виде таблицы и графика, подготовить и сформировать отчёт в виде защищённого pdf файла;
• Показывает отчёт на экране телефона при приёмке товара.

Области применения:

• Для мониторинга микроклимата при производстве, хранении и транспортировке лекарственных препаратов;
• для криминалистических лабораторий;
• Контроль температуры в школах, детских садах, общежитиях, интернатах, домах престарелых и т.д.

Технические характеристики EClerk-M-01-2Pt-G2:

Комплект поставки EClerk-M-01-2Pt-G2:
