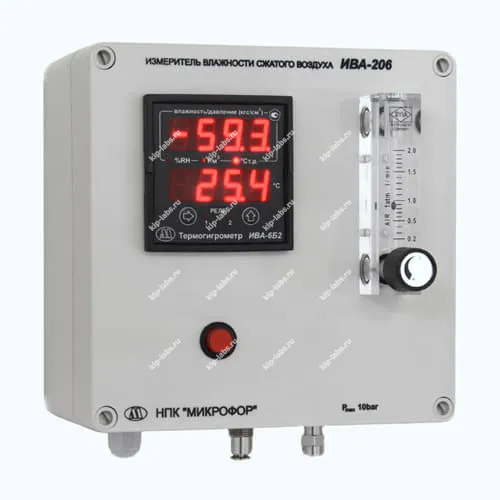

Измеритель влажности стационарный ИВА-206-Д (с преобразователем давления)

Кратко о модели: Измеритель влажности стационарный ИВА-206-Д (с преобразователем давления)

Измеритель ИВА-206-Д применяется для определения влагосодержания - в том числе температуры точки росы/инея, массовой и объёмной концентрации - в потоке сжатого воздуха и неагрессивных технологических газов; прибор рассчитан на работу при штатном давлении анализируемого газа до 10 бар. Изготовитель устройства - Микрофор НПК, а по функциональному назначению прибор относится к гигрометрам.

При включении оборудование подаёт прерывистые световые и звуковые сигналы через кнопку на фронтальной панели, при этом нажатием той же кнопки звуковая индикация отключается; таким образом оператор получает быструю визуальную и акустическую сигнализацию состояния прибора.

Устройство поставляется без встроенного входного фильтра и без конденсатоотводчика, поэтому при работе с газами, содержащими пыль, рекомендуется монтировать внешний фильтр; применяемый фильтрующий элемент - пористый фторопласт - удаляет механические примеси и капли воды размером более 1 мкм из потока сжатого воздуха, азота, элегаза, инертных и других неагрессивных газов. Материалы фильтра не влияют на точность и динамику измерений, поэтому для предотвращения засорения подводящих трубопроводов фильтр следует размещать непосредственно в точке отбора проб.

Если в коммуникациях возможна конденсация в виде капель, на вход прибора может быть установлен конденсатоотводчик; однако при использовании корпуса конденсатоотводчика из прозрачного пластика вследствие диффузии влаги из окружающей среды измерение влажности с точкой росы ниже -30°С становится невозможным, таким образом в таких условиях требуется конденсатоотводчик с корпусом из нержавеющей стали.

Защита от капельно-жидкой фазы также достигается установкой на входе электромагнитного клапана, запирающего подачу при достижении заданного значения точки росы анализируемого газа, что позволяет предотвратить попадание жидкости в чувствительный блок. Стоит отметить нейтрально, что при выборе конфигурации следует учитывать опции для самокоррекции преобразователя и наличие цифровых интерфейсов для интеграции в систему.

Ключевые особенности

• Измерение влагосодержания сжатого воздуха и неагрессивных технологических газов;
• Оснащен преобразователем давления;
• Питание измерителей осуществляется от сети переменного тока 220 В, 50 Гц;
• Возможность коррекции показаний влажности с учетом давления анализируемого газа.

Где применяется

Прибор используют для контроля влажности в системах подготовки и распределения сжатого воздуха, а также в технологических цепочках, где присутствуют неагрессивные газы - например, азот или инертные среды; благодаря этому устройство находит применение в производственных и энергетических установках, где требуется постоянный мониторинг влагосодержания.

Также ИВА-206-Д применим в лабораторных и калибровочных стендах, где необходим учёт давления газа при расчёте влажностных параметров; за счёт этого его удобнее интегрировать в автоматизированные системы учёта и контроля параметров технологического процесса.

1. Название измерителя.
2. Наличие преобразователя давления (Д).
3. Наличие аналогового или цифровых выходов:
   Т5 - два токовых выхода 0-5 мА;
   Т20 - два токовых выхода 4-20 мА;
   RS232 - цифровой выход RS232;
   RS485 - цифровой выход RS485.
4. Длина и материал подводящей трубки, входящей в комплект поставки:
   ПЭ – полиэтилен;
   ФП – фторопласт.
   Стандартная поставка – 1 метр полиэтиленовой трубки диаметром 6 мм.

Пример обозначения измерителя при заказе: ИВА-206-Д-T20-1ПЭ - измеритель влажности сжатого воздуха ИВА-206 на основе термогигрометра Ива-6Б2 с преобразователем ДВ2ТСМ-1Т-4П-В с преобразователем давления и двумя токовыми выходами 4-20 мА с полиэтиленовой подводящей трубкой длиной 1 метр.

* - верхний диапазон измерения относительной влажности ограничивается имеющейся в преобразователе функцией защиты сенсора от переувлажнения;
** - пределы допускаемой основной абсолютной погрешности измерения относительной влажности в диапазоне от 0 до 10% гарантируются при периодическом выполнении процедуры автокоррекции преобразователя;
*** - метрологические характеристики при относительной влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях.

Комплектация измерителя влажности:

1. Стационарный измеритель влажности сжатого воздуха и неагрессивных технологических газов ИВА-206-Д с преобразователем давления - 1 шт;
2. Измерительный преобразователь влажности и температуры ДВ2ТСМ-1Т-4П-В - 1 шт;
3. Сетевой кабель - 1 шт;
4. Кабель датчик- 1 шт;
5. Руководство по эксплуатации - 1 экз;
6. Карточная коробка- 1 шт.

Дополнительная комплектация:

• Ротаметр с регулировочным вентилем;
• Конденсатоотводчик;
• Фильтр для гигрометров ИВА-10М, ИВА-206 и ИВА-208;
• Устройство световой и звуковой сигнализации выхода измеряемых параметров;
• Выходы 0-5 мА, 2 токовых выхода для Ива-6Б2, Ива-8, Ива-206, Ива-208;
• Выход RS232, цифровой выход для Ива-6Б2, Ива-8, Ива-206, Ива-208 (протокол ModBus, ПО SensNet);
• Выход RS485, цифровой выход для Ива-6Б2, Ива-8, Ива-206, Ива-208 (протокол ModBus, ПО SensNet).

Обозначение измерителей влажности при заказе:

Технические характеристики ИВА-206-Д:
