Описание гигрометра ИВА-10М:

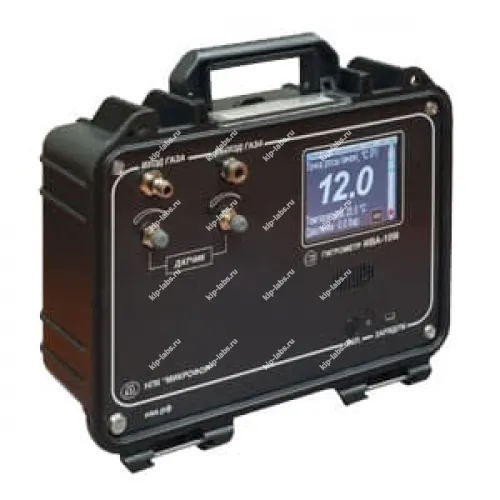

Гигрометр ИВА-10М состоит из корпуса со съемной откидной крышкой (кейса) в котором под лицевой панелью размещены пробоотборное устройство, измерительный преобразователь влажности и температуры, схема обработки сигналов и индикации, аккумулятор.
Работа гигрометра полностью согласуется с документом ГОСТ ИСО 8573-3-2006. Сжатый воздух. Часть 3. Методы контроля влажности.
В гигрометре использован рекомендованный метод определения влажности – «...Измерение электрическим сенсором, основанном на электрической емкости...» (ГОСТ ИСО 8573-3-2006 стр.4, табл.6). Согласно общим положениям (п.6.1) ГОСТ ИСО 8573-3-2006 пробоотборное устройство позволяет определять точку росы при атмосферном или реальном давлении воздуха. Наличие индикатора расхода и вентилей для регулировки расхода обеспечивает постоянный расход воздуха в пределах допустимых значений. Используемый метод отбора проб – «Экстракция» (п.6.2.2.2) или «Измерение при сниженном давлении» (п.6.2.2.3).
Полностью выполняются «Требования к отбору проб» (п.6.3). Материалы, используемые для отвода воздуха в пробоотборную систему, не влияют на результат измерений (п.6.3.2). Гигрометр ИВА-10Мимеет датчик давления для регистрации давления в пробоотборной системе (п.6.3.3). Для оценки «...достижения стабильности работы измерительной системы...» гигрометр ИВА-10М имеет графический режим вывода результатов измерений, позволяющий наглядно определить момент установления показаний (п.6.3.5).
Для оценки результатов контроля (п.8) в гигрометре ИВА-10М имеется возможность приведения измеренного значения к стандартным условиям. Согласно ГОСТ ИСО 8573-3-2006 стандартными являются следующие условия: «...температура 20°С; давление 7 бар...»
Следует обратить внимание на небрежность перевода исходного документа ISO 8573-3, в котором стандартные условия описаны следующим образом: «...Compressed air temperature 20°C Compressed air pressure 7 bar(e)...»
Таким образом, под стандартным давлением подразумевается избыточное давление 7 бар (абсолютное давление 8 бар). В гигрометре реализовано приведение измеренных значений к абсолютному давлению 1 бар и 8 бар. Пробоотборное устройство гигрометра обеспечивает регулирование расхода газа через камеру с измерительным преобразователем влажности и температуры в широком диапазоне входных давлений. Пневматическая схема пробоотборного устройства содержит быстроразъемный входной штуцер, входной вентиль, проточную камеру с измерительным преобразователем влажности и температуры, датчик давления в камере, выходной вентиль, датчик расхода газа и выходной штуцер. Пробоотборное устройство рассчитано для эксплуатации при максимальном рабочем давлении до 10 бар изб.
Области применения ИВА-10М:
- оборудование осушки воздуха и технологических газов, глубокая осушка;
- измерение влажности элегаза в элегазовом электротехническом оборудовании;
- контроль процессов сушки продукции.
Технические характеристики гигрометра ИВА-10М:
| Параметр | Значения | |
|---|---|---|
| Диапазон измерения температуры точки росы (инея)*, °С | -60...+43 | |
| Диапазон измерения избыточного давления, МПа | от 0 до 1 | |
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы (инея) при температуре газа 23°С в диапазоне измерений от минус 60°С точки инея до плюс 20°С точки росы, °С | ±2 | |
| Пределы допускаемой основной абсолютной погрешности измерений избыточного давления**: | ||
| — в диапазоне от 0 до 1 МПа не более, МПа | ±(0,001+0,02Р***) | |
| Габаритные размеры гигрометра, мм (не более): | 260х310х130 | |
| Масса, кг, не более | 5 | |
| Рабочие условия применения гигрометра: | ||
| — температура, °С | -15...+ 50; | |
| — относительная влажность, % | до 95 % при 35°С | |
| — атмосферное давление, кПа | от 84 до 106 | |
| Время непрерывной работы от полностью заряженного аккумулятора, час, не менее | 6 | |
| Межповерочный интервал, мес. | 12 | |
* - в диапазоне измерений влажности газа от минус 60 до 0°С гигрометр выводит значения влажности в единицах температуры точки инея; в диапазоне измерений влажности газа от 0 до плюс 43°С гигрометр выводит значения влажности в единицах температуры точки росы.
** - после выполнения установки «0»;
** - Р- измеренное значение избыточного давления в МПа.
Комплектация гигрометра ИВА-10М:
- Гигрометр ИВА-10М
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Minзначениеточкиросы | -60 |
| Номер в госреестре СИ | 67840-17 |
| Производитель | МИКРОФОРНПК |
| Страна производитель | Россия |
