Устройство преобразует температуру и относительную влажность газообразных сред в цифровой формат с выводом по интерфейсу RS-485 и поддержкой протокола ModBus. Изготовителем данного прибора является Микрофор НПК.

Прибор рассчитан на установку в проточной камере и применяется для определения влагосодержания воздуха, азота, инертных и прочих неагрессивных газов при технологических процессах в промышленности, энергетике и сельском хозяйстве; благодаря этому его можно включать в состав многоканальных измерительных систем или эксплуатировать совместно с вторичными приборами при избыточном давлении до 1,6 МПа. Для поиска сопоставимых изделий и сопутствующих решений см. также датчики влажности и температуры.

Такие преобразователи удобно интегрируются в системы с дискретной выдачей данных и стандартными интерфейсами связи; в итоге это упрощает обмен информацией с внешними контроллерами и регистраторами.

Ключевые особенности

Корпус выполнен из нержавеющей стали и оснащён посадочной резьбой М24х1 и шестигранником S27 для монтажа и герметизации.
Чувствительные элементы расположены на торце корпуса под защитным колпачком, что предотвращает механические повреждения и одновременно обеспечивает доступ анализируемой среды к сенсорам.
Защитный колпачок - пористая конструкция, изготовляемая из нержавеющей стали или фторопласта.
В основе датчика влажности - высокостабильный сорбционно-емкостной элемент, действие которого основано на изменении диэлектрической проницаемости полимерного влагочувствительного слоя при изменении влажности.
Температуру регистрирует полупроводниковый NTC-термистор.
Цифровая архитектура прибора обеспечивает 100% взаимозаменяемость изделий.
В составе устройства имеется микроконтроллерная обработка сигналов и интерфейс связи с функционалом: измерение по каналам влажности и температуры; расчёт относительной влажности, температуры точки росы/инея и температуры; температурная коррекция показаний влажности; поддержка протокола MODBUS.

Где применяется

Контроль протечек теплоносителя в системах безопасности атомных электростанций.
Измерение влагосодержания сжатого воздуха и других неагрессивных технологических газов.

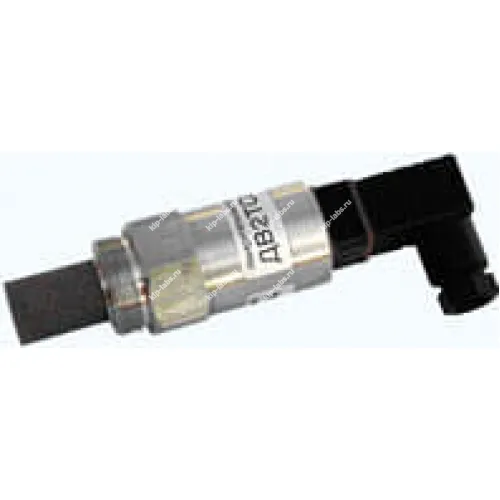

Конструктивные особенности преобразователя ДВ2ТС-1Т-1П-А\080:

Корпус из нержавеющей стали имеет посадочную резьбу М24х1 и шестигранник S27, предназначенные для установки преобразователя и уплотнения его в камере.
На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.
Пористый защитный колпачок выполнен из нержавеющей стали или фторопласта.
Используется высокостабильный сорбционно-емкостной чувствительный элемент относительной влажности, работа которого основана на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды.
Для измерения температуры используется полупроводниковый NTC-термистор.
Цифровое исполнение преобразователя обеспечивает 100% взаимозаменяемость изделия.
Преобразователь содержит схему обработки и выдачи сигналов на основе микроконтроллера и интерфейс связи со следующими функциями:
- измерение сигнала по каналам влажности и температуры;
- вычисление значений относительной влажности, температуры точки росы/инея и температуры;
- температурная коррекция значения относительной влажности;
- поддержка протокола MODBUS.
Комплект поставки ДВ2ТС-1Т-1П-А\080:
1. Измерительный преобразователь ДВ2ТС-1Т-1П-А\080 1 шт.

Технические характеристики преобразователя ДВ2ТС-1Т-1П-А\080:

Масса преобразователя, кг	не более 0,3
Диапазон измерений относительной влажности, %	0...98
Диапазон измерения температуры
для исполнения 1Т, °С	0...+60
для исполнения 2Т, °С	-20...+60
для исполнения 3Т, °С	-40...+60
Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, %
исполнение 1П
в диапазоне относительной влажности от 0 до 90%	±2
в диапазоне относительной влажности от 90 до 98%*	±3
исполнение 2П
в диапазоне относительной влажности от 0 до 90%	±1
в диапазоне относительной влажности от 90 до 98%*	±2
* - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях
Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С	±0,1
Пределы допускаемой абсолютной погрешности измерения температуры, °С
в диапазоне от –40 до -20°С	±1
в диапазоне от –20 до -60°С	±0,3
Постоянная времени при скорости обдува преобразователя не менее 1м/с
по относительной влажности, мин	не более 2
по температуре, мин	не более 5
Напряжение питания преобразователя, В	6...15
Потребляемый ток без электрической нагрузки на выходе, мА	не более 2
Межповерочный интервал, мес	12

Характеристики
Внесен в госреестр СИ	Да
Документы и сертификаты
Номер в госреестре СИ	25948-11
Производитель	МИКРОФОРНПК
Страна производитель	Россия
