Датчик влажности и температуры ДВТ-03.ТЭ.3.У

Назначение и принцип: Датчик влажности и температуры ДВТ-03.ТЭ.3.У

Устройство предназначено для непрерывного контроля относительной влажности и температуры воздуха в технологических системах и помещениях, при этом снятые значения используют для регулирования и учёта параметров среды. Производит прибор Рэлсиб НПП, он рассчитан на интеграцию в промышленные и лабораторные комплексы.

Чувствительный блок сенсорным способом регистрирует изменения влажности и температуры. Затем полученные данные передаются в систему обработки и могут быть направлены в элементы группы датчики влажности и температуры.

Монтаж и ввод в эксплуатацию выполняют поэтапно: сначала осуществляют механическую установку, затем выполняют электрическое подключение и проверку работоспособности, что позволяет корректно интегрировать прибор в систему. При калибровке соблюдают требования метрологии и установленную периодичность поверок, а при эксплуатации проводят плановые проверки параметров и контроль условий окружающей среды.

Функциональные опции

• Периодическая регистрация показателей влажности и температуры с передачей результатов на внешние интерфейсы.
• Возможность установки в различных конструктивных исполнениях для адаптации к месту монтажа.
• В работе допускается проведение периодических поверок; самокалибровка и цифровые интерфейсы применимы при наличии соответствующей комплектации.

Сферы использования

• Контроль микроклимата в производственных помещениях и на складах; на практике полученные данные используют для управления системами вентиляции и осушения.
• Мониторинг условий в лабораториях и испытательных камерах; в работе прибор применяют для поддержания повторяемости условий испытаний.
• Интеграция в системы автоматизации технологических процессов и климат-контроля; при эксплуатации возможна передача показаний на верхний уровень АСУТП.

Комплект поставки датчика ДВТ-03.ТЭ.3.У:

1. Датчик влажности и температуры ДВТ-03.НЭ.3.Н2 - 1 шт.;
2. Руководство по эксплуатации.

Дополнительная комплектация ДВТ-03.ТЭ.3.У:

• Колпачок защитный (для конструктивных исполнений Н,К, У, Kl);
• Переходник для установки датчика в генератор влажности газа «Родник» (для конструктивных исполнений Н, К, Kl);
• Набор для юстировки (для конструктивных исполнений Н, К, Kl);
• Кронштейн КД1–Kl и гайка – для крепления датчика исполнения Кl1-2 на стене.

  Примечание. Поставка прибора в транспортной таре в зависимости от количества приборов и по заявке Заказчика.

Характеристика конструкции и назначение датчика ДВТ-03.ТЭ.3.У:

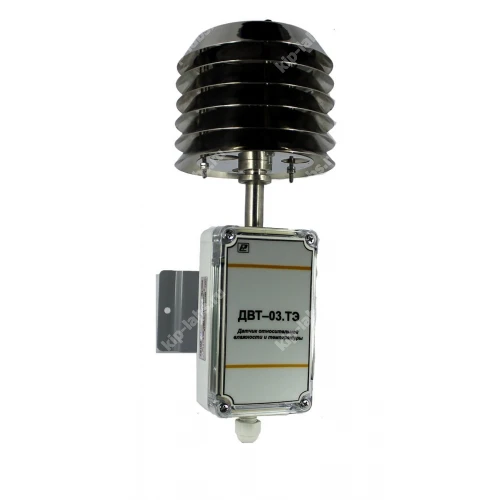

Уличный вариант датчика влажности (обозначение У) пониженной точности предназначен для измерения относительной влажности и температуры воздуха и других неагрессивных газов вне помещений, при этом для защиты от солнца и осадков применяется специальный защитный колпак.

Чувствительный элемент устройства является взаимозаменяемым, и его замена не влечёт за собой потерю точности прибора; в работе датчик демонстрирует стабильность показаний. Нейтрально: наличие опций дискретности сигналов и возможностей самокалибровки определяется конкретной комплектацией.

Идентификационные признаки и характеристики:

• 2 выхода 0...10 В;
• Низкая инерционность;
• Класс точности: 2 (нормальная точность);
• Взаимозаменяемый чувствительный элемент;
• Различные конструктивные исполнения;
• Широкий диапазон напряжения питания.

Конструктивные исполнения ДВТ-03.НЭ:

• Диапазон измерения температуры: -40…+50°С
• Диапазон температуры эксплуатации: -40…+50°С
• Степень защиты корпуса первичного преобразователя: IP53
• Степень защиты корпуса вторичного преобразователя: IP54
• Диапазон измерения отн. влажности: 0…98%
• Напряжение питания: 18…36В
• Габаритные размеры:
  первичного преобразователя: d=100 мм, l= 100 мм
  вторичного преобразователя: 115х65х40 мм

Технические характеристики датчика влажности и температуры ДВТ-03.ТЭ.3.У:
