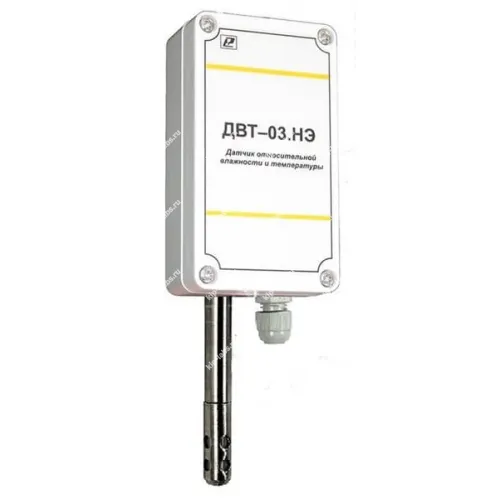

Датчик влажности и температуры ДВТ-03.НЭ.3.Н1

Назначение и принцип: Датчик влажности и температуры ДВТ-03.НЭ.3.Н1

Датчик влажности и температуры ДВТ-03.НЭ.3.Н1 применяется для непрерывного получения показаний относительной влажности и температуры воздуха; полученные данные используют при контроле технологических и климатических параметров. При этом изделие разработано и выпускается Рэлсиб НПП, что упрощает подбор совместимых компонентов.

Измерительная часть размещается непосредственно в контролируемой зоне и формирует сигнал, предназначенный для передачи в систему учёта и управления. Конструкция допускает различные варианты монтажа и применение дополнительных аксессуаров, адаптированных под конкретные условия; изделие включено в класс датчики влажности и температуры, что облегчает его интеграцию в уже используемые системы.

Функциональные опции

• Регистрация относительной влажности воздуха;
• Контроль температуры воздуха;
• Возможность выпуска в различных конструктивных исполнениях (Н, К, Kl);
• Совместимость с комплектующими для юстировки и крепления;
• По желанию допускается применение переходника для подключения к генератору влажности «Родник».

Сферы использования

При эксплуатации прибор используют для мониторинга микроклимата в помещениях и технологических установках, что позволяет отслеживать параметры среды для последующей автоматизированной обработки. В работе устройство находят применение в лабораториях, складских помещениях и вентиляционных системах.

При калибровке и интеграции обычно рассматривают дискретизацию данных и опции самокалибровки; эти вопросы решают при подключении к системе учёта и управления.

Комплект поставки датчика ДВТ-03.НЭ.3.Н1:

1. Датчик влажности и температуры ДВТ-03.НЭ.3.Н1 - 1 шт.;
2. Руководство по эксплуатации.

Дополнительная комплектация ДВТ-03.НЭ.3.Н1:

• Колпачок защитный (для конструктивных исполнений Н,К, У, Kl);
• Переходник для установки датчика в генератор влажности газа «Родник» (для конструктивных исполнений Н, К, Kl);
• Набор для юстировки (для конструктивных исполнений Н, К, Kl);
• Кронштейн КД1–Kl и гайка – для крепления датчика исполнения Кl1-2 на стене.

  Примечание. Поставка прибора в транспортной таре в зависимости от количества приборов и по заявке Заказчика.

Описание датчика влажности и температуры ДВТ-03.НЭ.3.Н1:

Настенные (накладные) датчики конструктивного исполнения Н1 с пониженной точностью предназначены для измерения относительной влажности и температуры в производственных помещениях. В частности они применяются на предприятиях электронной и лёгкой промышленности, при выращивании грибов и производстве сыров, в овощехранилищах и теплицах, в помещениях для разведения птицы и скота, а также в процессах производства бумаги и текстиля и при созревании, сушке и хранении колбас.

Чувствительный элемент выполнен взаимозаменяемым, при этом его замена не приводит к снижению точности прибора. Датчик влажности ДВТ-03.НЭ.3.Н1 демонстрирует стабильность показаний при эксплуатации.

Расшифровка датчика:

Конструктивные исполнения ДВТ-03.НЭ:

• Диапазон измерения температуры: -40…+50°С
• Диапазон температуры эксплуатации: -40…+50°С
• Степень защиты корпуса первичного преобразователя: IP53
• Степень защиты корпуса вторичного преобразователя: IP54
• Диапазон измерения отн. влажности: 0…98%
• Напряжение питания: 18…36В
• Габаритные размеры:
  первичного преобразователя: d=100 мм, l= 100 мм
  вторичного преобразователя: 115х65х40 мм

Технические характеристики датчика влажности и температуры ДВТ-03.НЭ.3.Н1:
