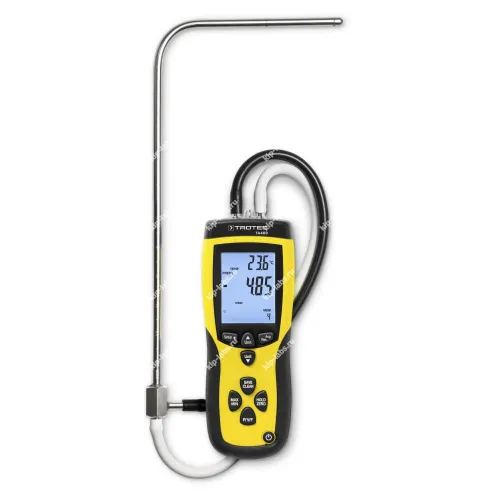

Trotec TA400 дифманометр с трубкой Пито

Назначение и принцип: Trotec TA400 дифманометр с трубкой Пито

Прибор Trotec TA400 применяют для определения перепада давления и для оценки скорости воздушных потоков, при этом его нередко используют при проверках вентиляционных систем и в аэродинамических исследованиях; производитель - Trotec - указан в спецификации товара.

Работа устройства базируется на сравнении показаний давления в двух точках измерительной цепи. Трубка Пито регистрирует динамическую составляющую, а по разнице давлений вычисляют скорость потока и получают количественные параметры воздуха, причём модель относится к категории цифровые манометры.

На практике Trotec TA400 используют монтажники, сервисные инженеры и специалистов по наладке для контроля расхода воздуха и газов. При этом встроенный микропроцессор обеспечивает обработку сигналов, что сокращает время получения результатов и повышает оперативность работ.

Прибор способен фиксировать даже большие скорости - до 80 м/с - а также оценивать температуру окружающей среды и объёмный расход воздуха; поперечное сечение воздуховодов (круглое или квадратное) можно вводить в устройство в дифференцированной форме для расчёта расхода.

При эксплуатации отмечают стойкость трубки Пито к запылённым условиям, поскольку в ней практически отсутствуют чувствительные к загрязнению механизмы, что позволяет применять прибор при высоких скоростях и в неблагоприятных средах. Кроме того, устройство сохраняет измеренные значения в памяти и поддерживает передачу данных по USB для серийной записи в режиме реального времени.

Функциональные опции

• Измерение дифференциального давления между двумя каналами и определение скорости потока с использованием трубки Пито, что расширяет возможности при обследовании воздуховодов.
• Адаптация под разные режимы работы: пригоден для мобильных полевых замеров и для контроля в стационарных точках; тем самым снижаются трудозатраты на диагностику вентиляционных систем.
• Цифровая регистрация результатов с фиксацией показаний в момент измерения, что облегчает документирование и последующий анализ.
• Конструктивно предусмотрено подключение измерительных трубок и зондов, что позволяет работать с каналами различных сечений.
• При эксплуатации часто учитывают дискретность вывода показаний; в отдельных задачах востребованы функции самокалибровки и интерфейс RS-232C для передачи данных.
• Возможность измерения скоростей воздуха до 80 м/с, а также параметров температуры и объёмного расхода воздуха.
• Ввод поперечного сечения воздуховодов (круглое или квадратное) для расчёта объёмного расхода.
• Трубка Пито не содержит чувствительных к загрязнению датчиков, поэтому пригодна для работы при запылённом воздухе и при высоких скоростях потока.
• USB-порт и программное обеспечение для записи серий измерений в реальном времени; функция Live Log при подключении к ПК.
• Большой подствечиваемый дисплей с возможностью одновременного отображения двух величин; функции Min / Max / AVG / REC и удержания данных.
• Сброс на ноль для получения точных перепадов давления относительно эталонной среды и внутренняя память до 99 измеренных значений.
• Поставляется с сертификатом калибровки, что упрощает документацию при приёмочных испытаниях.

Сферы использования

• проверка и балансировка систем вентиляции и кондиционирования;
• диагностика воздуховодов и расчёт скоростей в каналах;
• приёмочные испытания при монтажных и пусконаладочных работах;
• лабораторные исследования и эксплуатационный контроль в промышленных помещениях;
• контроль параметров в чистых помещениях и медицинских зонах.

Технические характеристики

Комплектация

Технические характеристики дифманометра с трубкой Пито:

Комплект поставки Trotec TA400:
