- Производитель: CEM Industries
- Код товара: 28182
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
-
Оптовая цена:
5 569₽
-
Розничная цена:
6 188₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 230925

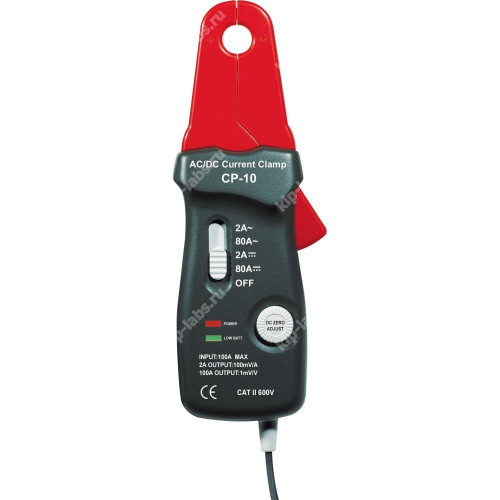

Кратко о модели: CP-10 Клещи токоизмерительные
Зажимы CP-10 представляют собой токовый преобразователь, рассчитанный на работу с переменным и постоянным током, что позволяет фиксировать значения до 80 А при частотной характеристике до 20 Гц; при этом выходной сигнал совместим с большинством мультиметров. Производителем является CEM Industries, а в сочетании с приборами из области электроизмерительные приборы устройство расширяет набор измерительных возможностей для полевых и лабораторных задач.
Преобразователь подключается к мультиметру для регистрации малых электрических и электронных токов. Диапазоны работы выбирают в зависимости от силы тока и показаний измерителя.
Информация о необходимости внешней калибровки и о поддержке специфических интерфейсов в описании отсутствует, при этом все уточнения следует запрашивать у производителя; при необходимости также уточняют наличие интерфейсов вроде RS-232C и параметры дискретности выходного сигнала.
Ключевые особенности
- Преобразование тока переменного и постоянного типов для считывания мультиметром.
- Рабочий предел измеряемого тока - до 80 А.
- Частотная характеристика ограничена 20 Гц.
- Типичное сопротивление нагрузки - 10 кОм.
- Простота интеграции с переносными измерительными приборами при выполнении измерений тока.
Где применяется
- Проверка электрических цепей и проведение сервисных работ по электрооборудованию.
- Проведение лабораторных измерений и приёмо‑сдаточных испытаний электронных изделий.
- Контроль токов при монтажных работах и в процессе эксплуатации оборудования.
Технические характеристики CP-10
Сопротивление нагрузки: 10 кОм (типичное)
Электрическая схема: при температуре 23 ± 5 °C и относительной влажности не выше 70 %.
20 А: < 2 А -используйте постоянный ток или среднеквадратичное значение переменного тока для работы мультиметра в диапазоне 200 мВ; > 2 А - используйте постоянный ток или среднеквадратичное значение переменного тока для работы мультиметра в диапазоне 2 В.
80 А: постоянный ток или среднеквадратичное значение переменного тока для работы мультиметра в диапазоне 200 мВ.
Общие характеристики CP-10
Технические характеристики
| Функции | Диапазон | Выходной сигнал | Точность |
| Переменный ток | от 10 мА до 20 А | 100 мВ/А = 1 мВ/10 мА | от 10 мА до 20 А (от 40 Гц до 2 кГц): ±(3 % ± 5 мА) |
| от 10 мАдо 20 А (от 2 кГц до 10 кГц): ±(4 % ± 30 мА) | |||
| от 10 мА до 20 А (от 10 кГц до 20 кГц): ±(6 % ± 30 мА) | |||
| от 10 мА до 20 А (от 40 Гц до 20 кГц: ±(8 % ± 30 мА) | |||
| от 100 мА до 80 А | 10 мВ/А | от 100 мА до 80 А (от 40 Гц до 1 кГц): ±(2 % ± 30 мА) | |
| от 100 мА до 80 А (от 1 кГц до 2 кГц): ±(4 % ± 30 мА) | |||
| от 100 мА до 80 А (от 3 кГц до 5 кГц): ±(6 % ± 30 мА) | |||
| от 40 А до 80 А (от 40 Гц до 5 кГц): ±(8 % ± 0,3 А) |
| Функции | Диапазон | Выходной сигнал | Точность |
| Постоянный ток | от 10 мА до 20 А | 100 мВ/А = 1 мВ/10 мА | ±(3 % ±5мА) |
| от 100 мА до 80 А | 10 мВ/А | от 100 мА до 40 А: ±(3 % ± 0,3 А) | |
| от 40 А до 80 А: ±(4 % ± 0,3 А) |
| Размер захватываемого проводника | Ø 12,5 мм максимум |
| Выходной сигнал | штекер типа «банан» |
| Тип батарейки | 9 В пост. тока, NEDA 1604, 6F22, 006P |
| Срок службы батарейки | 80 часов (типичный показатель для щелочной батарейки) |
| Индикатор низкого заряда батарейки | горит красный светодиодный индикатор |
| Рабочая температура | от 0 до 50 °C, относительная влажность 70 % |
| Температура хранения | от –20 до 70 °C, относительная влажность 80 % |
| Размеры (ВxШxГ) | 190x70x38 мм |
| Вес | 240 г (стандартный) |
| Характеристики | |
| Вес, г | 240 |
| Влажность во время хранения, % | 80 |
| Влажность при эксплуатации, % | 70 |
| Диапазон мощности переменного тока | 20А, 80А |
| Диапазоны переменного тока | 20А, 80А |
| Индикатор низкого заряда батареи | да |
| Категория перенапряжений | КАТ II 600 В |
| Модель | CP-10 |
| Размер охвата | 12.5 |
| Срок службы элементов питания | 80 ч |
| Температура при хранении, °С | -20...+70 |
| Температура эксплуатации, °C | 0...50 |
| Элемент питания | 1x9 В NEDA 1604, 6F22, 006P |
| Габаритные размеры, мм | 190x70x38 |
