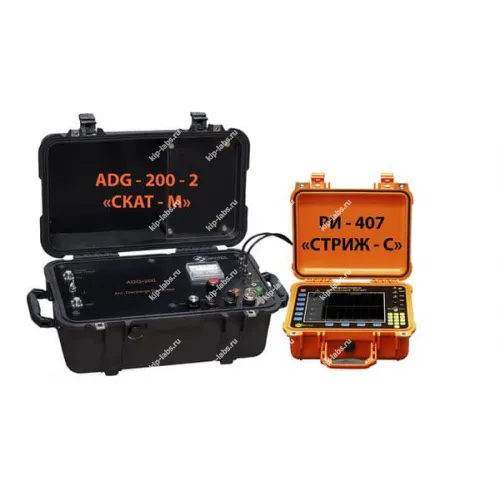

РИ-407 СТРИЖ-С + ADG-200-2 СКАТ-М - Комплект дистанционной локализации

Описание модели: РИ-407 СТРИЖ-С + ADG-200-2 СКАТ-М - Комплект дистанционной локализации

РИ-407 «СТРИЖ-С» - защищённый импульсный цифровой рефлектометр, рассчитанный на диагностику силовых кабельных линий и определение расстояния до разнообразных неоднородностей и повреждений. Производитель - ЭРСТЕД, при этом прибор классифицируется как рефлектометры.

Кроме того, в приборе применены дополнительные высоковольтные методы диагностики, что позволяет выявлять на силовых КЛ высокоомные повреждения, заплывающий пробой и аналогичные дефекты. Корпус исполнен герметично и ударопрочно; степень защиты - IP68.

В ряде задач уместна дискретность измерений и опциональная самокалибровка. При необходимости используют стандартные интерфейсы и внешние накопители для передачи данных.

Преимущества

• Применение современных методов диагностики и определения мест повреждения кабельных линий:
  • импульсный (Time Domain Reflectometry (TDR))
  • импульсно-дуговой (Arc-Reflection Method (ARM))
  • метод колебательного разряда по напряжению (Decay)
  • метод колебательного разряда по току (Impulse Current Method (ICE))
• Отображение рефлектограмм на цветном 10? TFT-дисплее с разрешением 800х600 точек
• Максимальная дальность - 256 км
• Возможность зондирования импульсом повышенной амплитуды (U2 = 86 В в режиме х/x) для работы на длинных КЛ или КЛ с большим затуханием
• Двухкурсорная измерительная система
• Высокая точность измерения - до 0,01%
• Возможность детального рассмотрения любого участка рефлектограммы - функция многократной растяжки
• Подавление асинхронных помех
• Режим «Разность» - режим поточеченого вычитания рефлектограмм, позволяющий отображать только различия
• Режим «Захват» - режим выявления непостоянных во времени неоднородностей
• Встроенная таблица коэффициентов укорочения на 500 значений, с возможностью ее пополнения
• Энергонезависимая память - не менее 1000 рефлектограмм с возможностью одновременного отображения до 3 из них для сравнения
• Возможность редактирования некоторых параметров (КУ и положение измерительных курсоров) в уже записанной в память рефлектограмме с последующей перезаписью. Позволяет быстро провести зондирование, а уточнение КУ и положения курсоров сделать позже, в «спокойной» обстановке
• Функция «Снимок экрана» позволяет мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени
• Снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов
• USB-порт для записи/чтения рефлектограмм и таблицы коэффициентов укорочения и «снимков» экрана на внешний USB-накопитель
• Легкое и безопасное обновление встроенного ПО
• Брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью

Область применения

Импульсный рефлектометр РИ-407 СТРИЖ-С применяется для контроля при производстве, складировании, прокладке и эксплуатации следующих типов кабельных линий:

• силовые кабели (АСБ, ВВГ, СИП и прочее);
• медножильные кабели связи (ТПП, МКС и прочее);
• кабели сигнализации и управления (СБПЗАВпШп и прочее);
• воздушные кабельные линии;
• компьютерные сети (СКС и прочее);
• телевизионные и радиочастотные кабельные линии (РК-75 и прочее).

Технические характеристики импульсного рефлектометра РИ-407

Комплектация рефлектометра КЛ РИ-407 СТРИЖ-С+ADG-200-2 СКАТ-М
