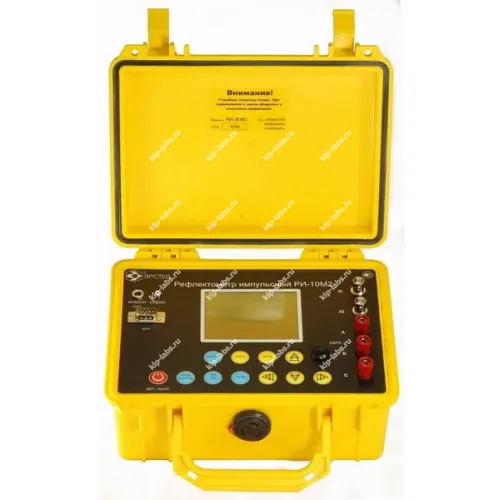

Описание защищённого импульсного рефлектометра-моста РИ-10М2 СТРИЖ
Импульсный рефлектометр-мост РИ-10М2 СТРИЖ - прибор, сочетающий в одном корпусе функции импульсного рефлектометра и кабельного моста.
РИ-10М2 СТРИЖ – это одноканальный кабельный локатор с блоком мостовых измерений, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар), а также для измерения основных параметров кабельных линий мостовым методом. Прибор выполнен в защищённом – герметичном и ударопрочном корпусе.
Импульсный рефлектометр-мост РИ-10М2 СТРИЖ применяется для контроля при производстве, складировании, прокладке и эксплуатации следующих типов кабельных линий:
- Медножильные кабели связи (ТПП, МКС и прочее);
- Кабели сигнализации и управления (СБПЗАВпШп и прочее);
- Телевизионные и радиочастотные кабельные линии (РК-75 и прочее);
- Компьютерные сети (СКС и прочее);
- Воздушные кабельные линии;
- Силовые кабели (АСБ, ВВГ, СИП и прочее);
Кабельный мост представляет собой универсальное измерительное устройство, включающее в себя комплекс схем, реализуемых на основе мостов постоянного тока и баллистического метода измерений. Используя предложенные схемы измерений, можно определить параметры кабеля (сопротивление шлейфа, сопротивление изоляции, омическую асимметрию, электрическую ?мкость), а также рассчитать расстояние до места повреждения (обрыв, пониженное сопротивление изоляции, короткое замыкание). Микропроцессорная обработка позволяет автоматизировать выполнение вычислений, а также автоматически выбирает диапазон измерений.
Отличительные особенности:
- Измерение симметричных и несемметричных кабелей;
- Высокое разрешение по дальности: 0.5 м в диапазонах 125 м – 2,5 км; 2 м - 20 м в диапазонах 5 км – 50 км;
- Возможность детального рассмотрения интересующего участка рефлектограммы в реальном масштабе времени;
- Подавление асинхронных помех;
- Цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы;
- Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
- Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
- Сравнение с рефлектограммой из памяти прибора;
- Встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения;
- Встроенная таблица характеристик кабеля (для моста);
- Возможность обмена данными с ПК;
- Все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора;
- Защищ?нное исполнение в герметично закрывающемся корпусе с повышенной механической прочностью (класс защиты IP67).
Технические характеристики импульсного рефлектометра-моста РИ-10М2 СТРИЖ
| Параметр | Значения |
|---|---|
| Блок рефлектометра | |
| Диапазон измерения расстояния (временной задержки) | от 0 до 50 000 м (от 0 до 500 мкс) |
| Поддиапазоны измерений | 0 – 125 м (0 – 1,5 мкс); 0 – 500 м (0 -5 мкс); 0 – 1 000 м (0 - 10 мкс); 0 – 2 500 м (0 - 25 мкс); 0 – 5 000 м (0 - 50 мкс); 0 – 12 500 м (0 - 125 мкс); 0 – 25 000 м (0 - 250 мкс); 0 – 50 000 м (0 - 500 мкс); |
| Инструментальная погрешность измерения расстояния | от 0.04% до 0.4% в зависимости от поддиапазона измерений от 0.5 м до 20 м при КУ=1.500 |
| Эффективная частота дискретизации | 100 МГц |
| Длительность зондирующего импульса | от 10 нс до 20 мкс |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку |
| Чувствительность приёмного тракта | не хуже 1 мВ |
| Диапазон перекрываемого затухания | не менее 80 дБ |
| Диапазон установки коэффициента укорочения | от 1.00 до 3.00, с шагом 0.01 |
| Энергонезависимая память | на 100 рефлектограмм на 200 коэффициентов укорочения |
| Блок кабельного моста | |
| Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа | в диапазоне от 1,0 Ом до 9 900 Ом ±(0,005R+0,2) Ом |
| Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции | при измерительном напряжении постоянного тока (180 ± 10) В: в диапазоне от 10 кОм до 999 кОм ± 0,01R в диапазоне от 1 МОм до 999 МОм ± 0,02R в диапазоне от 1000 МОм до 10000 МОм ± 0,1R |
| Пределы допускаемой абсолютной погрешности измерения электрической ёмкости | в диапазоне от 1 нФ до 3000 нФ ±(0,1С+1) нФ |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока | в диапазоне от 1 В до 200 В ±(0,01U+1) В |
| Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока частотой (50 ± 5) Гц | в диапазоне от 10 В до 250 В ±(0,02U+2) В |
| Энергонезависимая память | на 100 характеристик кабеля |
| Общие характеристики | |
| Дисплей | Монохромный 3,8” (320 x 240 пикселей) |
| Время непрерывной работы от аккумулятора | не менее 8 часов |
| Время непрерывной работы от блока питания | не ограничено |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Габаритные размеры | 240x200x115 мм |
| Масса | 2 кг |
Комплектация импульсного рефлектометра-моста РИ-10М2 СТРИЖ
| № | Наименование | Количество |
|---|---|---|
| 1 | Защищённый импульсный рефлектометр-мост РИ-10М2 СТРИЖ | 1 |
| 2 | Блок питания (зарядное устройство) | 1 |
| 3 | Кабель соединительный для рефлектометра 1,5 м | 2 |
| 4 | Кабель соединительный для моста 1,5 м | 3 |
| 5 | Кабель COM-to-COM | 1 |
| 6 | Руководство по эксплуатации РИ-10М2 | 1 |
| 7 | Компакт-диск с программным обеспечением | 1 |
| 8 | Сумка для аксессуаров | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Классзащиты | IP67 |
| Производитель | ЭРСТЕД |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
