testo 760-3 - Цифровой мультиметр

Назначение и принцип: testo 760-3 - Цифровой мультиметр

Мультиметр testo 760-3 производства Testo SE Co. KGaA предназначен для измерений электрических параметров на токонесущих проводниках, при этом прибор годится для проверки наличия напряжения на электродвигателях с частотным регулированием и для контроля элементов системы ионизации отопительных установок.

Устройство применяют при выявлении обрывов и при проверке отдельных компонентов электронных цепей. В работе мультиметр выполняет тестирование резисторов, индуктивных катушек и диодов, а также контроль температурных показателей оборудования; при этом практическая область применения охватывает обслуживание и диагностику электроустановок, включая изделия раздела мультиметры.

Конструкция и органы управления

Корпус testo 760-3 сконструирован для работы в агрессивных условиях: он защищён от проникновения пыли и выдерживает водяные брызги со всех направлений, что позволяет эксплуатировать прибор на стройплощадках и под дождём при использовании силиконовых зажимов.

Кнопки управления расположены в зоне досягаемости большого пальца, что упрощает удержание мультиметра одной рукой. Режимы переключаются с помощью кнопок, заменивших прежний поворотный диск, и это сделало управление более простым.

Дисплей и индикация: testo 760-1

На крупном ЖК‑экране с разрешением 6000 px одновременно показываются две измеряемые величины, полярность и статус текущего режима; при этом фоновая подсветка и высокая контрастность повышают читаемость данных в различных условиях освещения.

Подсветка отключается через 1 минуту бездействия. Питание обеспечивают три алкалиновые батарейки AAA, индикатор разряда срабатывает при падении напряжения до 3,9 В, а при отсутствии нажатий питание отключается через 15 минут.

Функциональные опции

При эксплуатации доступны инструменты для анализа сигнала и фиксации результатов, что позволяет ускорить проверку и документирование измерений.

• Измерение истинного СКЗ (True RMS)
• Автоматический режим определения диапазонов (AUTO)
• Низкочастотный фильтр для подавления помех
• Функции максимума/минимума/среднего значения и режим Hold
• Индикатор опасного напряжения и индикация разряда батареи
• Вход для измерений до 10 А и отдельный COM (земля) разъём

Сферы использования

В промышленных и сервисных условиях прибор используют для оперативной проверки электрических цепей и их компонентов, а также для оценки состояния систем питания и управляющей электроники; при этом доступны функции удержания показаний для дальнейшего анализа.

При калибровке и диагностике уместна дискретность показаний и возможность фиксировать результаты на дисплее перед их переносом в отчетность.

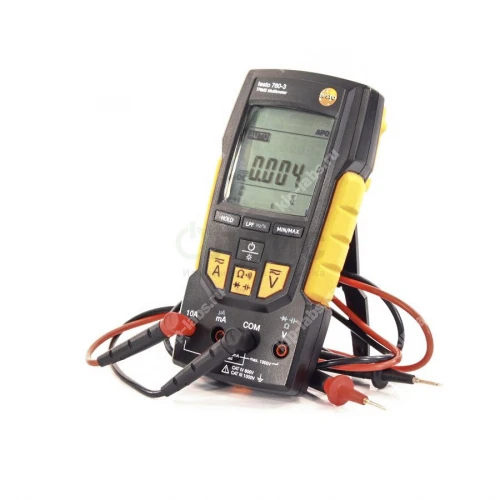

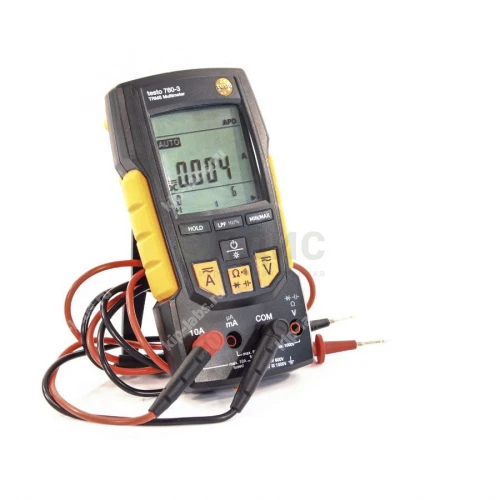

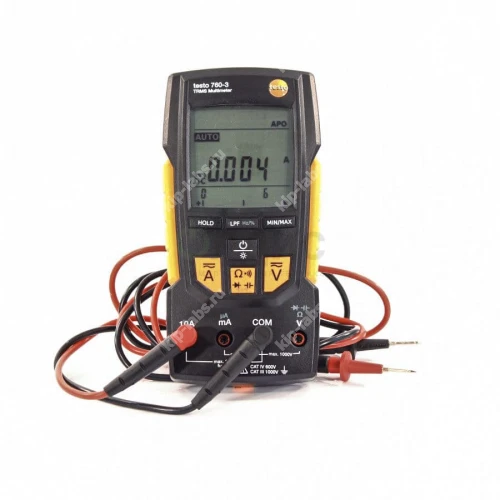

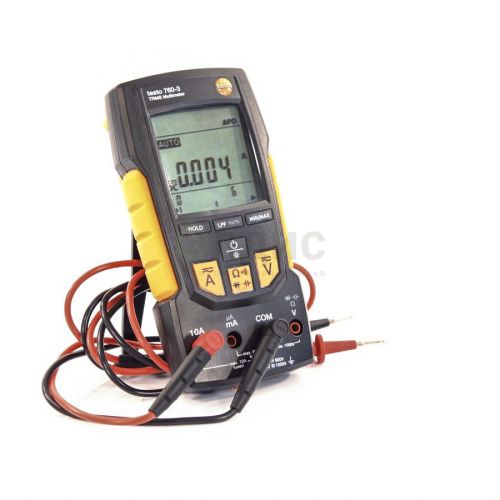

1. Клавиши управления
2. ЖК дисплей
3. Область захвата

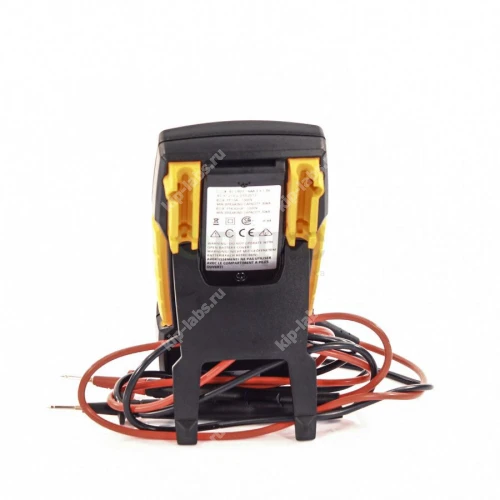

4. Задняя панель: отсек для батареи и зажим для щупов
5. Задняя панель: стойка
6. Входные гнезда: измерения напряжения, сопротивления, ёмкости, частоты, рабочего цикла и температурные измерения, проверка диодов, проверка целостности цепи.
7. Земля/COM гнездо для всех измерений
8. Входное гнездо для постоянного и переменного тока до 10 А.

1. Постоянный ток/напряжение DC
2. Переменный ток/напряжение AC
3. Проверка диодов и проверка целостности цепи
4. Низкочастотный фильтр
5. AUTO режим действует по умолчанию во всех режимах измерений
6. Опасное напряжение, AC ≥ 50В, DC ≥ 120В
7. Максимальное, минимальное, среднее значения измерений
8. Активна надпись Hold, на ЖК дисплее отображается последнее измеренное значение
9. Индикатор разряда батареи

Ознакомительное видео Testo 760-2:

В комплект поставки Testo 760-3 входит:

• Мультиметр с функцией измерения истинного СКЗ testo 760-3
• батарейки
• 1 комплект измерительных щупов.

Описание мультиметра testo 760-3 (арт: 0590 7603):

Testo 760-3 занимает старшую позицию в линейке приборов для проверки основных параметров электрических цепей; у него расширенные диапазоны по частоте и напряжению вплоть до 1 кВ, а фильтр низких частот снижает влияние помех для повышения достоверности показаний.

Прибор оснащён автоматикой распознавания измеряемого параметра: система определяет режим по тому, в какое гнездо подключён щуп, что исключает ошибочный выбор режима. Кнопка текущего параметра подсвечивается, а в цепях установлены керамические предохранители для защиты от перегрузок.

Мультиметр определит проводимость и сопротивление тестового объекта, проверит исправность p-n-переходов диодов, ёмкость конденсаторов. После подключения термопары K-типа прибор измерит температуру неровных, плоских, магнитных, тонких объектов и труб, в том числе влажных.

• Сила тока в мА и А.

• Истинное среднеквадратичное значение.

• Напряжение.

• Частоту рабочего цикла.

Фильтр низких частот повышает точность измерений при подключении через частотный преобразователь электродвигателей; функция MIN/MAX/AVG выведет на дисплей наибольшее, наименьшее и среднее арифметическое из зафиксированных значений.
