DT-107 Мультиметр цифровой

Назначение и принцип: DT-107 Мультиметр цифровой

Прибор DT-107 от CEM Industries относят к мультиметры бытовые; его используют для комплексной диагностики электрооборудования и питающих линий, при этом аппарат оснащён набором функций для проверки ключевых параметров сети.

Устройство позволяет бесконтактно обнаруживать напряжение индикатором NCV и выполнять измерения сопротивления до 20 МОм, напряжения до 600 В, а также определять значения постоянного и переменного тока. Кроме того, прибор выполняет прозвонку цепей и тест диодов.

В работе прибор удобен в эксплуатации; электроизмерительные приборы такого класса применяют для быстрой идентификации обрывов и обнаружения скрытой проводки, при этом DT-107 сигнализирует о разрыве звуковым сигналом, а о наличии напряжения - световой индикацией и вибрацией.

Понятный интерфейс и достаточная точность измерений упрощают переключение режимов при помощи центрального кругового переключателя. Наличие поддиапазонов повышает детализацию результатов и делает проверки сетей и оборудования более информативными.

Компактность и эргономичность корпуса облегчают выездные работы, при этом удобная посадка в руке обеспечивает стабильность и скорость проведения измерений; автоматическое определение диапазонов снимает необходимость ручной установки пределов.

Переключение между измерением постоянного и переменного тока реализовано кнопкой MODE, тем самым упрощается смена режимов работы. Функция MAX Hold фиксирует пиковые значения и облегчает анализ кратковременных всплесков.

Функциональные опции

• индикатор NCV для бесконтактного выявления напряжения;
• измерение сопротивления до 20 МОм;
• диапазон измерения напряжения до 600 В;
• измерения переменного и постоянного тока;
• прозвонка на целостность линии и тест диодов;
• автоматический выбор диапазонов и функция MAX Hold;
• звуковая, световая и вибрационная индикация для безопасности;
• компактные габариты для выездных работ и автоматическое отключение питания.

Сферы использования

В работе DT-107 применяют при монтажных проверках, техническом обслуживании и оперативном поиске неисправностей в электросетях. На практике прибор удобен для электриков при выездных диагностических работах и для сервисных сотрудников, выполняющих быстрые замеры.

При эксплуатации ценна дискретность показаний и удобство самокалибровки в полевых условиях; нейтрально отмечаем, что устройство совместимо с типичными методиками контроля без дополнительных интерфейсных модулей.

Технические характеристики:

EN61010-1.

Изоляция: класс 2, двойная изоляция.

Категория перенапряжений: кат. III, 600В.

Экран: ЖК-экран с 2000 отсчетов и отображением выбранного режима.

Полярность: автоматическая, знак (-) указывает на отрицательную полярность измерений.

Превышение допустимого диапазона значений: «OL».

Индикатор низкого заряда батареи: индикатор «ВАТ» указывает на низкий уровень заряда батареи прибора.

Быстродействие: 2 измерения в секунду, номинально.

Автоматическое выключение питания: прибор автоматически выключается прим. через 15 минут после последнего измерения.

Рабочие температуры: 0°C-50°C (32°F-122°F) при < 70 % относительной влажности.

Температуры при хранении: -20°C-60°C (-4°F-140°F) при < 80 % относительной влажности.

Максимальная высота над уровнем моря (при использовании в помещении): 2000 м.

Степень загрязнения: 2.

Источник питания: один элемент питания 12В.

Размеры: 108 x 53 x 32 мм (д×ш×в).

Прим. вес: 102 г.

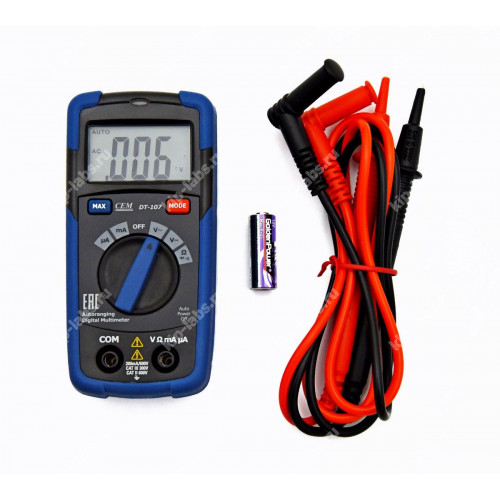

Комплект поставки: прибор, щупы, руководство пользователя, элемент питания 9 В типа Крона.

Параметры точности соответствуют температурам окружающего воздуха 18°C-28°C (65°F-83°F) и относительной влажности менее 70%.

Постоянное напряжение (автоматический выбор диапазонов)

Входное сопротивление: 10МОм.
Максимальное входное напряжение: постоянное напряжение 600В или переменное напряжение 600В (действующее значение).

Переменное напряжение (автоматический выбор диапазонов)

Входное сопротивление: 10МОм.
Частотный диапазон: 50 – 60 Гц.
Максимальное входное напряжение: постоянное напряжение 600В, переменное напряжение 600В (действующее значение).

Постоянный ток (автоматический выбор диапазонов для мкА и мА)

Защита от перегрузки: предохранитель 0,2A/250В.

Максимальный входной ток: постоянный ток или переменный ток 200мA (действующее значение) в диапазонах мкА и мА.

Переменный ток (автоматический выбор диапазонов для мкА и мА)

Защита от перегрузки: предохранитель 0,2A/250В.

Максимальный входной ток: постоянный ток или переменный ток 200мA (действующее значение) в диапазонах мкА и мА.

Сопротивление (автоматический выбор диапазонов)

Защита входа: 500В постоянное напряжение или 500В переменное напряжение (действующее значение).

Проверка целостности диодов

Напряжение разомкнутой цепи: постоянное 1,5В, стандартно.
Защита от перегрузки: постоянное напряжение 500В или переменное напряжение 500В (действующее значение).

Проверка на обрыв

Порог срабатывания: менее 100Ом тестовый ток: <0,3мA.
Защита от перегрузки: постоянное напряжение 500В или переменное напряжение 500В (действующее значение).
