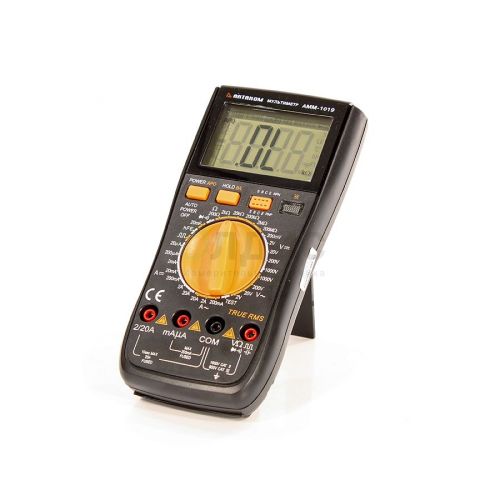

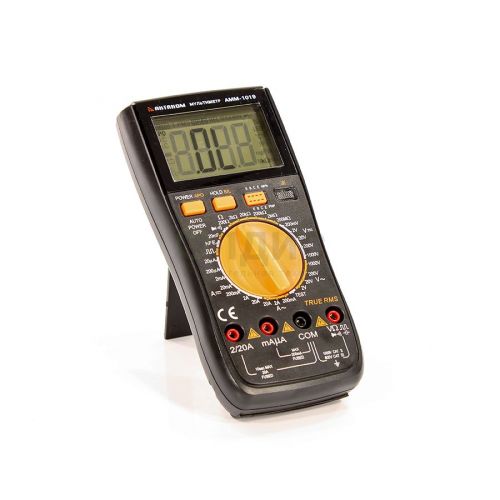

Описание мультиметра АММ-1019
Цифровой мультиметр. TrueRMS ЖКИ 3 1/2 разряда (1999), базовая погрешность 0,5%. Измерение постоянного напряжения до 1000 В ±(0,5%+3); переменного напряжения до 750 В ±(0,8%+3); постоянного тока до 20 А ±(1,2%+8); переменного тока до 20 А ±(1,5%+15); сопротивления до 200 МОм ±(0,8%+3); ёмкости до 20 мФ ±(2,5%+20). Диапазон частот при измерении переменного напряжения (40...400 Гц) и тока (40...200 Гц). Тестирование TTL логики, генератор прямоугоульных синалов (50 Гц-1 кГц), Измерение коэффициента усиления транзисторов (0…1000). Определение проводника под напряжением. Прозвонка цепи; тест диодов; автоотключение; индикатор разряда; подсветка. Питание 9 В. Габаритные размеры 190х88,5х27,5 мм, масса 320 г.
Гарантийный срок: 14 месяцев.
Мультиметр AMМ-1019 предназначен для измерения постоянного и среднеквадратического значения переменного тока и напряжения, сопротивления, ёмкости, температуры, проверки диодов и прозвонки электрических цепей.
Отличтельные особенности АММ-1019
- Широкий ЖК дисплей с подсветкой 3 ½ разряда (1999 отсчетов)
- Базовая погрешность 0,5%
- Входной импеданс 10 МОм
- Частотный диапазон при измерении напряжения 40…400 Гц
- Скорость измерений: 3 изм/с
- True RMS измерения
- Ручной выбор диапазона
- Удержание текущих значений
- Тест диодов и прозвонка цепи
- Тестирование транзисторов и TTL логики
- Генератор сигналов прямоугольной формы
- Световой и звуковой индикатор проводника под напряжением
- Индикатор разряда батарей
- Автовыключение питания (с возможностью отключения функции)
- Сменный предохранитель / Защита от высокого напряжения
Технические характеристики АММ-1019
Измерение напряжения постоянного тока
| Диапазон
| Погрешность
| Разрешение
| Входной импеданс
|
| 200 мВ
| ±(0,5% + 5 е.м.р.)
| 100 мкВ
| 10 MОм
|
| 2 В
| ±(0,5% + 3 е.м.р.)
| 1 мВ
|
| 20 В
| 10 мВ
|
| 200 В
| 100 мВ
|
| 1000 В
| ±(1,0% + 10 е.м.р.)
| 1 В
|
Измерение напряжения переменного тока (среднеквадратичное значение)
| Диапазон
| Частота
| Погрешность
| Разрешение
| Входной импеданс
|
| 2 В
| 40…400 Гц
| ±(0,8% + 5 е.м.р.)
| 1 мВ
| 10 MОм
|
| 20 В
| 10 мВ
|
| 200 В
| 100 мВ
|
| 750 В
| 40…400 Гц
| ±(1,2% + 10 е.м.р.)
| 1 В
|
Измерение силы постоянного тока
| Диапазон
| Погрешность
| Разрешение
| Защита от перегрузки
|
| 20 мкА
| ±(1,2%+8 е.м.р.)
| 10 нА
| 0,2 А / 250 В
|
| 200 мкА
| 100 нА
|
| 2 мА
| 1 мкА
|
| 20 мА
| 10 мкА
|
| 200 мА
| 100 мкА
|
| 2 А
| ±(1,5%+10 е.м.р.)
| 1 мА
| 20 А / 250 В
|
| 20 А
| ±(2,0%+5 е.м.р.)
| 10 мА
|
Максимальный входной ток: 20 А (в течение не более чем 10 секунд).
Измерение силы переменного тока (среднеквадратичное значение)
| Диапазон
| Частота
| Погрешность
| Разрешение
| Защита от перегрузки
|
| 200 мА
| 40…200 Гц
| ±(1,5% + 15 е.м.р.)
| 100 мкA
| 0,2 А / 250 В
|
| 2 А
| ±(2,0% + 5 е.м.р.)
| 1 мA
| 20 А / 250 В
|
| 20 А
| ±(3,0% + 10 е.м.р.)
| 10 мА
|
Максимальный входной ток: 20 А (в течение не более чем 10 секунд).
Измерение сопротивления
| Диапазон
| Погрешность
| Разрешение
|
| 200 Ом
| ±(0,8%+ 5 е.м.р.)
| 0,1 Ом
|
| 2 кОм
| ±(0,8%+ 3 е.м.р.)
| 1 Ом
|
| 20 кОм
| 10 Ом
|
| 200 кОм
| 100 Ом
|
| 2 МОм
| 1 кОм
|
| 200 МОм
| ±(5%+ 30 е.м.р.)
| 100 кОм
|
Напряжение разомкнутой цепи: < 3 В.
Измерение ёмкости
| Диапазон
| Погрешность
| Разрешение
|
| 6 нФ
| ±(5,0% + 40 е.м.р.)
| 1 пФ
|
| 60 нФ
| ±(2,5% + 20 е.м.р.)
| 10 пФ
|
| 600 нФ
| 100 пФ
|
| 6 мкФ
| 1 нФ
|
| 60 мкФ
| 10 нФ
|
| 600 мкФ
| ±(5,0% + 10 е.м.р.)
| 100 нФ
|
| 6 мФ
| ±(5,0% + 40 е.м.р.)
| 1 мкФ
|
| 20 мФ
| 10 мкФ
|
Проверка диодов и проверка целостности электрической цепи («прозвонка»)
| Отображаемое значение
| Условия тестирования
|
| Прямое падение напряжения на диоде (мВ)
| Прямой постоянный ток: около 0,4 мА.
Обратное напряжение: около 3,3 В.
|
| Звуковой сигнал при сопротивлении <50 Ом ± 20 Ом
| Прямой постоянный ток: около 0,4 мА
|
Тестирование транзисторов
| Отображаемый диапазон
| Условия тестирования
|
| 0…1000
| Ток на базовом электроде: около 10 мкА; а напряжение Vce – около 3 В
|
Определение проводника под напряжением
| Отображение
| Сигнал
|
| 000 или 1
| Звуковой, световой
|
Генератор прямоугольных импульсов
| Выходной сигнал
| Частота
| Коэффициент заполнения
|
| Вывод прямоугольных импульсов постоянного тока
| 50 Гц-10 кГц
| около 50 %
|

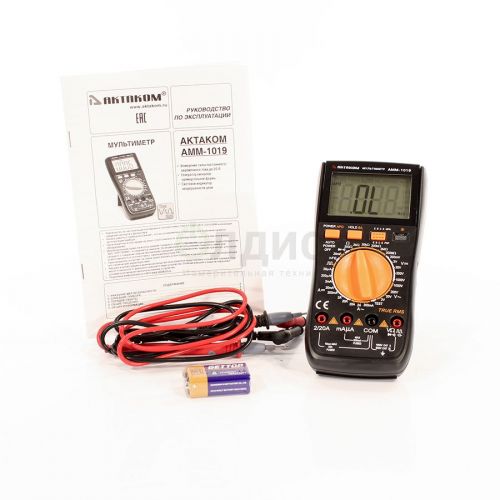

Комплект поставки АММ-1019
| №
| Наименование
| Количество
|
| 1
| Мультиметр АММ-1019
| 1
|
| 2
| Тестовые щупы
| 2
|
| 3
| Руководство по эксплуатации
| 1
|
