- Производитель: Актаком
- Код товара: 15590
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АМ-1109

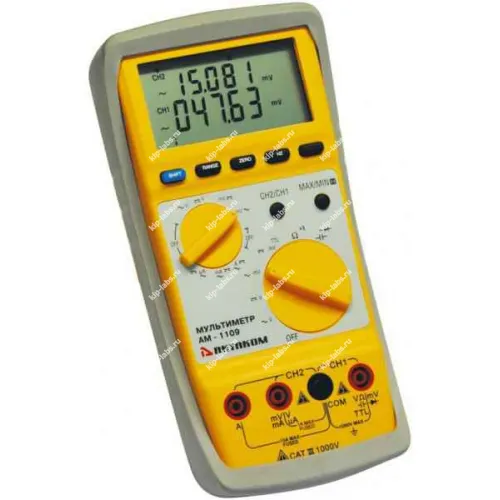

Назначение и принцип: АМ-1109 Мультиметр
АМ-1109 - переносной цифровой мультиметр для контроля основных электрических величин, при этом прибор выпускает Актаком и входит в линейку мультиметры.
Для выполнения измерений оператор поочерёдно устанавливает необходимый режим и подключает щупы. При эксплуатации результаты можно передавать через кабель преобразователь RS-232-USB, что упрощает их последующую обработку.
Функциональные опции
Элементы управления и рабочие режимы охватывают базовый набор функций, что позволяет выполнять типовые проверки электрических цепей.
- Замер напряжения
- Замер тока
- Измерение сопротивления
- Проверка целостности цепи и тест диодов
- Интерфейс передачи данных через кабель преобразователь RS-232-USB
При эксплуатации уместна дискретность показаний и использование интерфейса RS-232C.
Сферы использования
На практике прибор используют при ремонте радиоэлектронной аппаратуры и при обслуживании электрических систем. При калибровке рекомендуется сверять показания со стандартным эталоном для подтверждения точности измерений.
Мультиметр оснащён двумя входами (двумя каналами), что позволяет параллельно измерять две величины, что применяют, например, при диагностике мобильных телефонов для контроля процессов зарядки и разрядки аккумулятора. В работе прибор также используют для проверки материнских плат компьютеров, тем самым исключая необходимость поочерёдного измерения каждой величины или применения двух приборов одновременно.
Стандартная комплектация:
- мультиметр
- кабель преобразователь RS-232-USB
- руководство по эксплуатации
- Программное обеспечение
Дополнительная комплектация:
- Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
- Зажим-насадка типа «крокодил» 1000 В / 20 А АСА-2106 (цвет синий)
- Зажим-насадка типа «крокодил» 1000 В / 12 А PTL909-5 (цвета: красный / черный)
- АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
- Магнитный адаптер Актаком АСА-2207
- Минищуп с острой подпружиненной тонкой контактной иглой Актаком АСА-2364
- Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
- Переходник-шунт PTL-2172
- Универсальный набор аксессуаров АСА-2907
Описание мультиметра АМ-1109:
Мультиметр TRUE RMS: измерение в частотном диапазоне 20 Гц...200 кГц: постоянного напряжения 1 мкВ...1000 В, переменного напряжения 1 мкВ...1000 В, постоянного тока 10 нА...10 А, переменного тока 10 нА...10 А (в частотном диапазоне 45 Гц...20 кГц), сопротивления 0,01 Ом...40 МОм, емкости 10 пФ...1000 мкФ, частоты 1 Гц...200 кГц (TTL-уровень 1 Гц...2 МГц), скважности; бысродействующая графическая шкала: 30 сегментов; тестирование p-n перехода; дополнительные функции: ЖКИ двустрочный, удержание показаний, фиксация минимального и максимального и среднего значений; питание 9 В; габаритные размеры 207х101х47 мм; масса 430 г
Технические характеристики мультиметра АМ-1109:
| Измеряемая величина | Диапазон | Разрешение | Погрешность |
|---|---|---|---|
| Постоянное напряжение | 1 мкВ ... 1000 В | 1 мкВ | 0,06% |
| Переменное напряжение (20 Гц ... 200 кГц) | 1 мкВ ... 1000 В | 1 мкВ | 0,1% |
| Постоянный ток | 10 нА ... 10 А | 10 нА | 0,1% |
| Переменный ток (45 Гц ... 20 кГц) | 10 нА ... 10 А | 10 нА | 0,3% |
| Сопротивление | 0,01 Ом ... 40 МОм | 0,01 Ом | 0,09% |
| Емкость | 10 пФ ... 1000 мкФ | 10 пФ | 0,8% |
| Тестирование p-n перехода | 0 ... 3 В | 0,1 мВ | 2% |
| Частота (TTL уровень) | 1 Гц ... 2 МГц | 0,0001 Гц | 0,005% |
| Частота (синусоидальный сигнал) | 1 Гц ... 200 кГц | 0,0001 Гц | 0,02% |
| Скважность | 0,001% ... 100% | 0,001% | - |
| Параметр | Значение | ||
| Общие характеристики | |||
| Дисплей | 60000 единиц (4 5/6 разряда) | ||
| Графическая шкала | 30 сегментов | ||
| Измерение истинных среднеквадратических значений напряжения/тока (TRUE RMS) | Есть | ||
| Звуковая прозвонка цепи | Есть | ||
| Тестирование p-n перехода | Есть | ||
| Количество каналов измерения | 2 | ||
| Дополнительные функции | Запись минимальных и максимальных значений, фиксация показаний (HOLD), ручной/автоматический выбор пределов измерения | ||
| Интерфейс | USB с гальванической развязкой | ||
| Питание | 9 В батарея 6LR61, MN1604 (Крона) | ||
| Потребление | 6 мА | ||
| Габаритные размеры | 207х101х47 мм | ||
| Масса | 430 г | ||
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 36640-07 |
| Производитель | Актаком |
| Гарантия (мес.) | 12 |
