СА6543 - Измеритель сопротивления изоляции (до 1 кВ)

Назначение и принцип: СА6543 - Измеритель сопротивления изоляции (до 1 кВ)

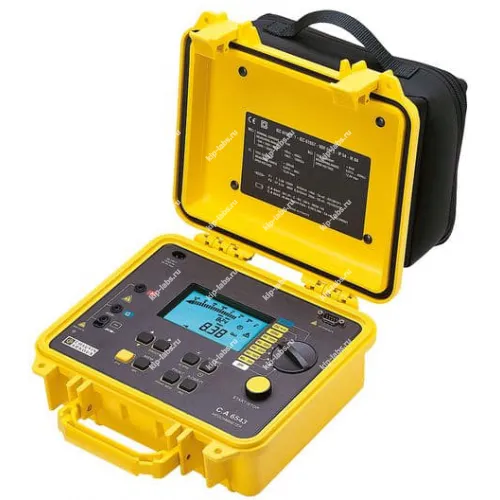

Прибор C.A 6543 выполнен с микропроцессорным управлением и рассчитан на расширенный набор измерений; при этом конструкция предусматривает работу с ключевыми параметрами электроизмерений. Chauvin Arnoux - производитель этой модели, и её функционал охватывает задачи, характерные для современных полевых приборов.

Устройство измеряет сопротивление изоляции до 4 ТОм, фиксирует напряжения AC/DC до 1000 В, проверяет целостность цепи на 40 Ом и 20 Ом при токе 200 мА, а также выполняет измерения сопротивления до 400 КОм и ёмкости до 5 мкФ. Модель выполнена в прочном корпусе и предназначена для эксплуатации в полевых условиях; модель входит в ассортимент мегаомметры, что подчёркивает её профильное назначение.

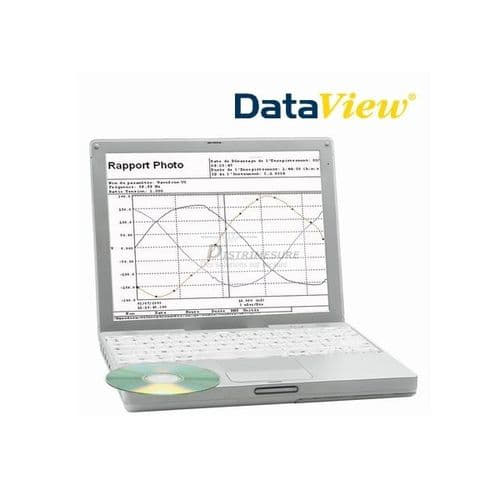

Прибор оснащён аккумуляторной батареей со встроенным зарядным устройством и модулем памяти объёмом 128 килобайт. Наличие разъёма RS-232 обеспечивает управление с персонального компьютера и передачу данных в специализированное программное обеспечение, при этом ПО может отображать кривые изменения сопротивления изоляции и прочие результаты. На практике интерфейс RS-232 и достаточный объём памяти упрощают документирование и последующую обработку данных.

Функциональные опции

• Автоматическое вычисление коэффициентов PI (индекса поляризации) и DAR (коэффициента диэлектрического поглощения);
• Программирование продолжительности тестирования;
• R(t) построение кривых;
• Блокирование доступа к напряжению, использующемуся для проверки изоляции, что позволяет доверять проведение измерений менее квалифицированному персоналу;
• Программирование сигнализации;
• Сглаживание результатов измерений при выводе данных на дисплей;
• Полное управление мегаомметром через персональный компьютер;
• Удаленное управление срабатыванием триггера от сигнала управления полученного с пробника.

Сферы использования

Устройство применяется при контроле состояния изоляции электрических систем и компонентов, что включает приёмо-сдаточные испытания и профилактические осмотры. В работе мегаомметр удобен для полевых проверок электрооборудования и для инструментальной диагностики, тем самым сокращая время на сбор результатов и их последующую обработку.

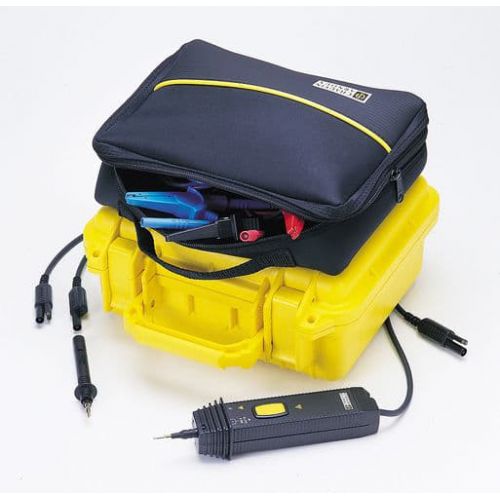

Комплект поставки мегаомметра C.A 6543:

• Мегаомметр C.A 6543
• Сумка для переноски
• Провод, длина 1,5 м
• Провод с усиленной изоляцией, длина 1,5 м
• Зажим типа «крокодил»
• Щуп
• Комплект батарей или шнур питания

Технические характеристики Chauvin Arnoux 6543:
