Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: SEW
- Код товара: 15132
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
33 990₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 4101 IN
Свидетельство СИ (1151 IN, 1152MF, 4101 IN, 4102 MF, 4103 IN, 4104 IN).pdf
Описание типа (1151 IN, 1152MF, 4101 IN, 4102 MF, 4103 IN, 4104 IN).pdf
Методики поверки (1151 IN, 1152MF, 4101 IN, 4102 MF, 4103 IN, 4104 IN).pdf

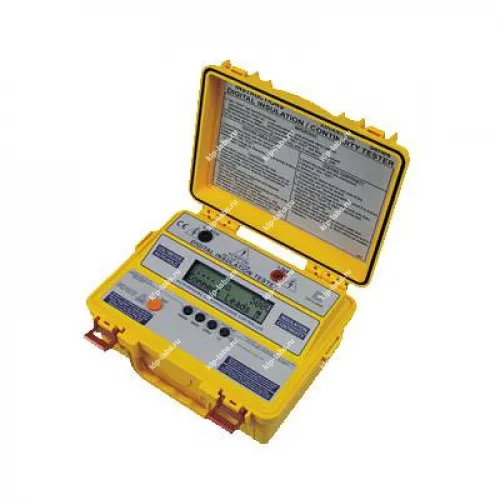

Описание модели: Мегаомметр SEW 4101 IN
Мегаомметр SEW 4101 IN предназначен для измерения сопротивления изоляции в полевых условиях и в лабораториях; при этом конструкция прибора выполнена с акцентом на удобный доступ к органам управления и простоту эксплуатации.
Устройство рассчитано на работу в нескольких диапазонах измерений и включено в группу мегаомметры, что упрощает сравнение с аналогичными приборами; кроме того, это облегчает подбор оборудования для задач контроля.
При необходимости учитывают варианты интеграции с внешними системами передачи данных. Это позволяет планировать централизованный сбор и последующую обработку результатов измерений.
Преимущества
- подходит для использования как в полевых, так и в лабораторных условиях
- эргономичное расположение органов управления обеспечивает удобство работы
- оперативная смена режимов измерений
- комплект поставки ориентирован на выездные проверки
Область применения
Прибор применяют для диагностики изоляции в электроустановках и на трансформаторных подстанциях. Также его используют при обслуживании кабельных линий как в плановом, так и во внеплановом режимах проверки.
Комплектация мегаомметра SEW 4101 IN:
- Мегаомметр SEW 4101 IN
- измерительные провода (2 шт.)
- зажимы "крокодил" (2 шт.)
- источник питания (8 шт.)
- плечевой ремень
- руководство по эксплуатации.
Краткое описание мегаомметра SEW 4101 IN:
Простой в применении, Мегаомметры SEW 4101 IN обеспечивает быстрые измерения напряжения и сопротивления изоляционного слоя. Он пригоден для тестирования узлов молниезащиты, варисторов и отдельных компонентов газоразрядных приборов, а также для прозвонки электрических цепей с целью обнаружения разрывов.
Прибор измеряет сопротивление в пределах от 0,01 до 1999 Ом, при этом расхождение показаний и фактических значений составляет 1% и поэтому не искажает результаты проверки; погрешность также указана как 1%. Модель фиксирует напряжения до 950В и имеет установленные проверочные напряжения 1000В, 500В, 250В.
Мегаомметр SEW 4101 IN оснащён встроенной компенсацией начального сопротивления, что позволяет автоматически устанавливать нулевой отсчет при проведении измерений; кроме того, прибор автоматически вычисляет коэффициенты поляризации и абсорбции.
Результаты измерений отображаются на читаемом дисплее прибора. Благодаря функции автоудержания показания сохраняются на экране на некоторое время, и на дисплее присутствуют ключевые индикаторы, в том числе индикатор заряда батарей.
Питание мегаомметра реализовано от 8 батарей АА; функция автоотключения снижает расход заряда батареек. Производитель поставляет прибор вместе с зажимами типа "крокодил", плечевым ремнём, батарейками, измерительными кабелями и влагозащитным чехлом.
При выборе прибора уместно учитывать дискретность измерений и наличие функций самоконтроля и самокалибровки.
Технические характеристики мегаомметра SEW 4101 IN:
| Параметр | Значение |
|---|---|
| Сопротивление изоляции | |
| Испытательное напряжение | 250 В; 500 В, 1000 В (постоянное) |
| Погрешность установки | ± 10 % |
| Пределы измерений | 2 кОм … 2 ГОм (250 В); 4 кОм … 4 ГОм (500 В); |
| 8 кОм … 8 ГОм (1000 В) | |
| Погрешность измерения | ± 3 % (> 1 МОм); ± 5 % (30 кОм … 1 МОм); ± 20 % (до 30 кОм) |
| Тестовый ток | ± 1,2 мА |
| Расчет коэффициентов PI, DAR | |
| Разрешение | 0,1 |
| Погрешность | ± 1 % |
| Сопротивление цепи | |
| Пределы измерений | 0,01 … 1999 Ом |
| Макс. разрешение | 0,01 |
| Погрешность измерения | ± 1,0 % (0,01 … 100 Ом); ± 1,5 % (100 … 300 Ом); |
| ± 2,0 % (300 Ом … 1999 Ом) | |
| Напряжение ХХ (пост.) | Минимум 5 В (на "открытых" концах) |
| Тестовый ток | Минимум 220 мА |
| Компенсация начального R | До 5 Ом (автоустановка нуля показаний) |
| Прозвон цепи | при сопротивлении < 3 Ом включается прерывистый зуммер |
| Напряжение | |
| Пределы измерений | 700 В (переменное); 950 В (постоянное) |
| Погрешность измерения | ± 1,5 % |
| Разрешение | 1 В |
| Тест MOV защиты (варисторов) | |
| Испытательное напряжение | 5 …1020 В (постоянное) |
| Погрешность | ± 3 % |
| Разрешение | ± 2 ед. сч. |
| Тест газоразрядников | |
| Испытательное напряжение | 5 …1020 В (постоянное) |
| Погрешность | ± 3 % |
| Разрешение | ± 2 ед. сч. |
| Общие данные | |
| Напряжение питания | 1,5 В/ 1,2 В х 8 (тип АА) |
| Автовыключение питания | 5 мин (возможно принудительное выключение) |
| Дисплей | 2-х строчный ЖК-индикатор (2 х 16 зн) |
| Длительность теста | 10 с (быстро); 60 с (DAR тест); 10 мин (PI, DAR) |
| Защита от перегрузки | 700 В ; класс III – 700В относительно земли |
| Габаритные размеры | 250 х 190 х 110 мм |
| Масса | 1,4 кг |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Испытательноенапряжение(max),В | 1000 |
| Номер в госреестре СИ | 21593-07 |
| Производитель | SEW |
| Страна производитель | Германия |
