Мегаомметр Радио-Сервис ПСИ-2500

Описание модели: Мегаомметр Радио-Сервис ПСИ-2500

Мегаомметр ПСИ-2500 - это прибор эконом-класса, производимый АО «НПФ «Радио-сервис» (Радио-Сервис), рассчитанный на испытательное напряжение до 2500В, при этом он предлагает сбалансированный набор функций относительно стоимости.

Подробная информация об интерфейсах и режимах работы содержится в сопроводительной документации. Кроме того, устройство входит в группу мегаомметры.

Преимущества

Прибор оснащён защитой от неправильного включения и от подключения к необесточенной цепи, что уменьшает вероятность повреждений и ошибок при измерениях. Кроме того, реализована автоматическая смена диапазонов измерений, что упрощает подготовку к проверке; также предусмотрена автоматическая фиксация результата последнего теста в памяти.

В конструкции заложен расчёт коэффициента абсорбции изоляции после 60 секунд измерения, что даёт дополнительную диагностическую информацию. Дополнительно устройство автоматически отключается при отсутствии активности через 2.5 мин, что экономит энергию.

Область применения

ПСИ-2500 применяют для контроля сопротивления изоляции в электрических цепях, кабельных линиях и электрооборудовании; тем самым прибор подходит для эксплуатационных и периодических проверок. Также он может использоваться в рабочих условиях, где допустим температурный диапазон от -10 до +55oC.

Особенности конструкции и эксплуатации

Прибор выполнен в пыле- и влагозащищённом корпусе; степень защиты соответствует IP54 по ГОСТ 14254, что обеспечивает устойчивость к обычным условиям эксплуатации. Количество значений испытательного напряжения - 4: 250, 500, 1000 и 2500В; имеется встроенная память для отображения результата последнего измерения после включения.

Питание мегаомметра осуществляется от сменных элементов типа АА, в количестве 5 шт. При необходимости элементы питания защищены сдвижной крышкой управления, что предотвращает случайные нажатия при хранении и транспортировке.

Также в ПСИ-2500 реализованы следующие функции:

• Защита от неправильного включения и подключения к необесточенной цепи.
• Выбор диапазона проведения измерений в автоматическом режиме.
• Расчет коэффициента абсорбции изоляции цепи, в которой производятся измерения. Расчет производится после 60 секунд измерения.
• Автоматическое отключение при бездействии в течение 2.5 мин.

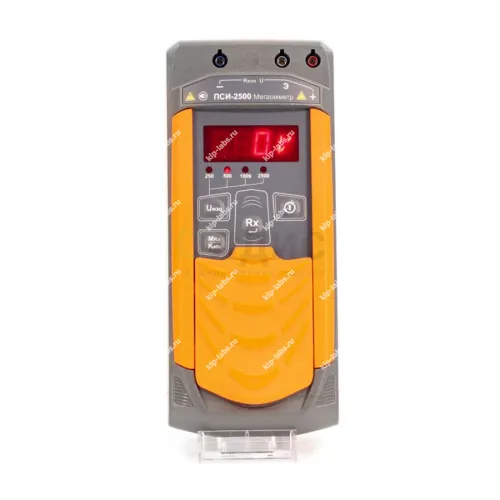

Расположение органов управления на передней панели

1…3 – гнезда для подключения кабелей;
4 - сегментный индикатор измеренного значения и единиц измерения («V» -
Вольт, «M» - МОм, «G» - ГОм);
5 - кнопка - включение и выключение мегаомметра;
6 - кнопка - начало или прекращение измерений;
7 - кнопка - вывод на индикацию результатов последнего измерения из
памяти мегаомметра и коэффициента абсорбции;
8 - кнопка - установка испытательного напряжения;
9 - индикаторы испытательных напряжений, в вольтах ( слева направо,
соответственно, - «250», «500», «1000» и «2500») .

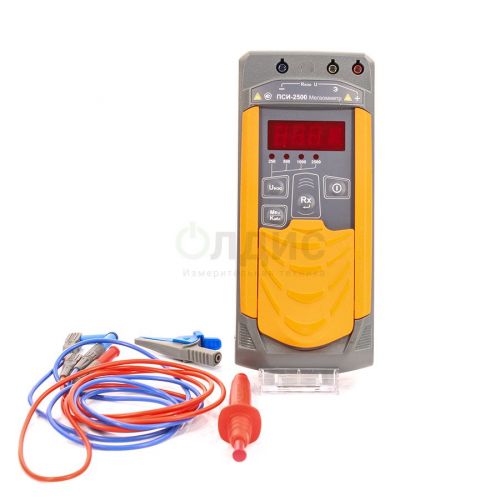

Прибор поставляется в комплекте с измерительными проводами и зажимом типа «крокодил».

Технические характеристики ПСИ-2500:

Комплект поставки мегаомметра ПСИ-2500:
