Назначение и принцип: Мегаомметр Fluke 1503
Прибор Мегаомметр Fluke 1503 используют для контрольных замеров сопротивления изоляции как кабельных линий, так и электротехнических устройств, при этом он помогает своевременно обнаруживать нарушения целостности изоляционного слоя.
Измерения выполняются под постоянным испытательным напряжением для определения величины сопротивления; показания фиксируются и выводятся на индикатор, что упрощает проведение регламентных проверок и способствует интеграции с Fluke, а также с системами из раздела мегаомметры.
Функциональные опции
- Встроенный выбор режимов тестирования позволяет адаптировать процедуру под конкретную задачу, при этом оператор может быстро переключаться между режимами.
- Наличие функции удержания показаний упрощает считывание результатов в труднодоступных точках, что повышает удобство полевых проверок.
- Средства защиты от перегрузки и обратного напряжения предотвращают повреждение прибора при ошибочных подключениях, при этом продлевается срок службы устройства.
- Автоматическое отключение питания уменьшает расход батарей при длительном простое, что делает эксплуатацию более экономичной.
- Компактный корпус и удобная рукоятка облегчают переноску и работу на объекте, при этом обеспечивая надежность механической защиты.
Сферы использования
На практике Fluke 1503 применяют при планово-предупредительном обслуживании электроустановок и при приемо-сдаточных испытаниях; при эксплуатации прибор может использоваться как в полевых условиях, так и в цеховых помещениях для быстрого контроля состояния изоляции.
В работе устройство широко используется для проверки кабельных линий, электрических двигателей и трансформаторов. При калибровке рекомендуется сопоставлять показания с эталонными приборами для поддержания корректности измерений.
При калибровке уместно контролировать стабильность результатов, что позволяет сохранять сопоставимость показаний; в ряде случаев допускается дискретное отображение результатов без существенной потери информативности.

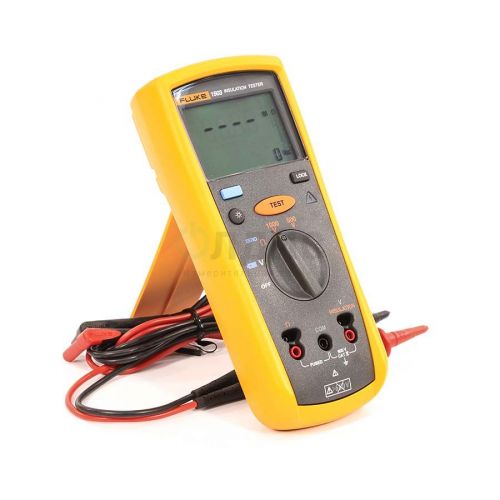

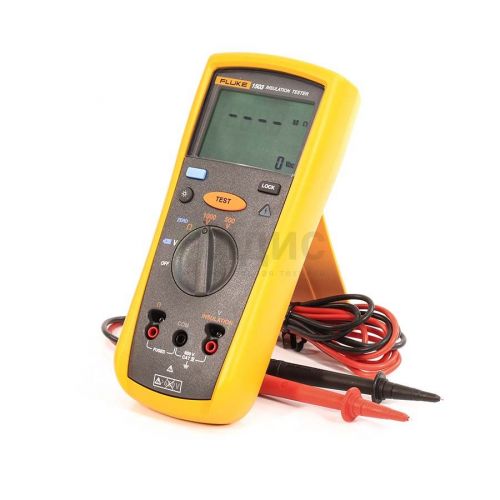

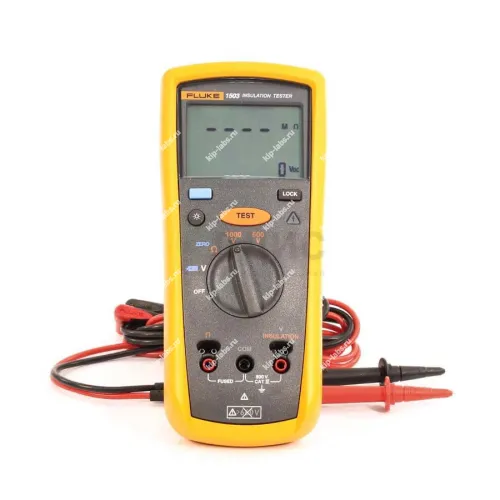

Описание мегаомметра Fluke 1503
Мегаомметр Fluke 1503 представляет собой портативный тестер для проверки изоляции, разработанный американским брендом с производственными подразделениями в Европе и Азии. Устройство ориентировано преимущественно на эксплуатационные и сервисные задачи в промышленной среде.
Прибор предназначен для обслуживания и подготовки электрооборудования к эксплуатации; он обеспечивает безопасную работу оператора. Мегаомметр оценивает диэлектрические свойства изоляционных материалов в диапазоне 100 кОм – 2 ГОм при испытательном напряжении 500 В либо 1 кВ, а также может выступать в роли вольтметра с пиковой нагрузкой 600 В в сетях постоянного и переменного тока.
Питание обеспечивает комплект из четырёх соединённых параллельно алкалиновых батарей, которого хватает на 1000+ измерений. При длительном простое устройство переходит в режим ожидания, что экономит заряд батарей; функциональность не нарушается при падении с высоты до 1 м на деревянный пол.
Отличительные особенности:
- Экран с подсветкой.
- Дистанционное измерение с помощью сенсора TP165x.
- Цена позволяет купить мегаомметр Fluke 1503 небольшой организации.
- Подавление синфазного сигнала.
- Работа с двойной изоляцией.
- Установка и подвешивание прибора освободит руки рабочего.
- Функция автоотключения при неактивности устройства экономит заряд батареи.
- Широкий диапазон сопротивлений.
Безопасность, удобство эксплуатации
При работе Fluke 1503 в сетях с напряжением свыше 30 В устройство автоматически блокируется для обеспечения безопасности оператора. Функция саморазряда ёмкостных напряжений после окончания замеров повышает электробезопасность рабочего; прибор также выдерживает кратковременные скачки напряжения до 8 кВт.
Профессиональный цифровой мегаомметр комплектуется щупом для дистанционного определения импеданса одной рукой, что удобно при доступе к труднодоступным точкам, при этом для работы в условиях слабой освещённости предусмотрена подсветка дисплея; непрерывная проверка при токе 0,2 А позволяет моментально контролировать электрические цепи.

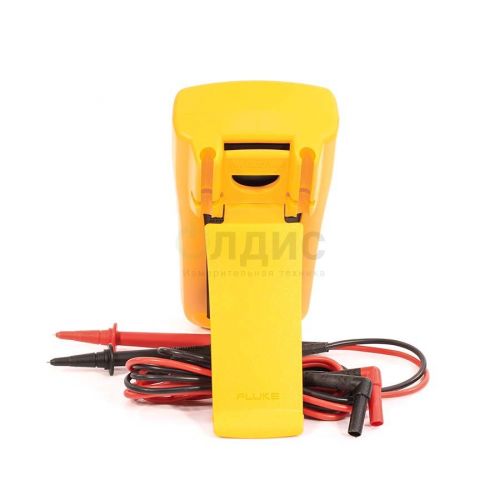

Диапазоны измерения переключаются вращающейся рукояткой. Кнопка Lock фиксирует на дисплее последнее полученное значение. Благодаря магнитному ремешку Fluke TPAK прибор можно подвесить, а подставка позволяет установить его на горизонтальную поверхность и освободить руки оператора.
Сферы применения
Омметр Fluke 1503 используют для контактной и бесконтактной оценки состояния изоляции проводников; на практике он применяется при проведении технического обслуживания, испытаний приборов и проверок промышленных установок.
При эксплуатации мегаомметр облегчает тестирование заземления и поиск неисправностей, вызванных короткими замыканиями или разрывами цепи. В работе возможна дискретная индикация результатов, что уместно при полевых проверках и не снижает информативность замеров.
Технические характеристики мегаомметра Fluke 1503:
| Параметр | Значение |
|---|---|
| Измерение постоянного и переменного напряжения | |
| Диапазон | 600,0 В |
| Разрешение | 0,1 В |
| Точность от 50 Гц до 400 Гц ± (% от показаний прибора + число знаков) | ± (2% + 3) |
| Полное входное сопротивление | 3 МОм (номинальное), < 100 пФ |
| Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм): | > 60 дБ при постоянном напряжении 50 или 60 Гц |
| Защита от перегрузки | 600 В, среднеквадратичное или постоянное напряжение |
| Измерение сопротивления заземления | |
| Диапазон/разрешение | |
| 20,00 Ом | 0,01 Ом |
| 200,0 Ом | 0,1 Ом |
| 2000 Ом | 1,0 Ом |
| 20,00 кОм | 0,01 кОм |
| Точность | ± (1,5% + 3) |
| Защита от перегрузки | 2 В, среднеквадратичное или постоянное напряжение |
| Напряжение испытания на обрыв цепи | > 4 В, < 8 В |
| Ток короткого замыкания | > 200 мА |
| Характеристики изоляции | |
| Диапазон измерений | от 0,01 МОм до 2000 МОм |
| Испытательные напряжения | 500 В, 1000 В |
| Погрешность испытательных напряжений | + 20%, - 0% |
| Ток короткого замыкания | 1 мА, номинальный |
| Саморазряд | Время разряда < 0,5 секунд для C = 1 мкФ или менее |
| Индикатор напряжения в цепи | Запрещает измерение, если напряжение на зажимах > 30 В |
| Максимальная емкостная нагрузка | Работает с нагрузкой до 1 мкФ |
| Точность измерений: | |
| 50 В: | ±(3% + 5) |
| 100 В: | ±(3% + 5) |
| 250 В: | ±(1,5% + 5) |
| 500 В: | ±(1,5% + 5) |
| 1000 В: | ±(1,5% + 5) до 2000 МОм, ±(10% + 3) свыше 2000 МОм |
| Общие характеристики | |
| Максимальное напряжение на одном из контактов: | 600 В, переменное среднеквадратичное или постоянное напряжение |
| Температура хранения | от -40° C до 60° C |
| Рабочая температура | от -20° C до 55° C |
| Температурный коэффициент | 0,05 x (указанная погрешность)/1° C для температур < 18° C или > 28° C (< 64° F или > 82° F) |
| Относительная влажность | от 0% до 95% при температуре от 10° C до 30° C (от 50° F до 86° F) |
| от 0% до 75% при температуре от 30° C до 40° C (от 86° F до 104° F) | |
| от 0% до 40% при температуре от 40° C до 55° C (от 104° F до 131° F) | |
| Вибрация | Случайная, 2 г, 5-500 Гц в соответствии с MIL-PRF-28800F для приборов класса 2 |
| Удары | Падение с высоты одного метра в соответствии с IEC 61010-1 2-е издание (падение с высоты 1 метр на каждую из сторон на дубовый пол) |
| Электромагнитная совместимость. | В ВЧ-поле с напряженностью 3 В/м погрешность равна указанной погрешности (EN 61326-1:1997) |
| Безопасность | Соответствует ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 и IEC/EN 61010-1 2-му изданию для категории измерений IV 600 В (CAT IV) |
| Сертификация: | CSA для стандарта CSA/CAN C22.2 №. 61010.1-04; TUV для стандарта IEC/EN 61010-1 2-е издание |
| Батареи | Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6) |
| Время работы батареи | |
| При проверке изоляции: | Прибор может выполнить не менее 1000 измерений изоляции с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 МОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы. |
| При измерении сопротивления: | Прибор может выполнять до 2500 измерений сопротивления заземления с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 Ом, состоящее из 5 секунд приложения напряжения и 25 секундной паузы. |
| Размер | 5,0 см В x 10,0 см Ш x 20,3 см Д |
| Вес | 550 г |
| Степень защиты | IP40 |
Комплектация мегаомметра Fluke 1503:
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель сопротивления изоляции Fluke 1503 | 1 |
| 2 | Пробник для дистанционных измерений TP165X | 1 |
| 3 | Набор силиконовых тестовых проводов TL224 | 1 |
| 4 | Набор зажимов типа "крокодил" | 1 |
| 5 | Набор пробников с подпружененным щупом | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP40 |
| Номер в госреестре СИ | 42447-09 |
| Производитель | Fluke |
| Страна производитель | США |
