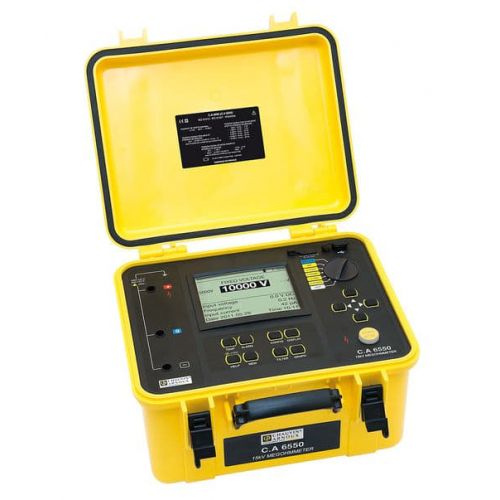

CA6550 - Измеритель сопротивления изоляции

Кратко о модели: CA6550 - Измеритель сопротивления изоляции

Мегаомметр C.A 6550 от Chauvin Arnoux предназначен для контроля сопротивления изоляции и относится к группе мегаомметры, что делает его пригодным для проверок электрических сетей и кабельных линий. При этом прибор рассчитан на испытания напряжением 10 кВ, что позволяет проводить высоковольтные проверки в полевых и стационарных условиях.

Устройство оборудовано большим графическим ЖК-дисплеем с подсветкой, на котором доступны цифровая и аналоговая индикации; предусмотрено прямое построение зависимости сопротивления изоляции от времени. Функционал включает автоматический анализ параметров изоляции и встроенные средства для работы в условиях помех.

Дискретность показаний и наличие интерфейсов для передачи данных делают прибор удобным при плановых диагностических и документированных проверках. Наличие оптически изолированного USB-интерфейса облегчает обмен данными с ПК и совместимость с программой DATAVIEW.

Ключевые особенности

• Испытательное напряжение - 10 кВ; значение может быть фиксированным или задаваемым пользователем.
• Диапазон измерений 10 кОм…30 Том при любом тестирующем напряжении.
• Максимальный ток зарядки составляет 5мА; за счёт этого возможна быстрая зарядка ёмкостных нагрузок и эффективное испытание кабелей.
• Крупный графический ЖК-дисплей с подсветкой обеспечивает цифровое и аналоговое отображение; предусмотрено построение графика IR(t).
• Автоматизированный анализ качества изоляции с вычислением IR, PI, DAR, SV, DD и BURN и визуализацией результатов.
• Три встроенных фильтра помех повышают устойчивость прибора при работе в условиях сильных и высоковольтных помех.
• Функция пересчёта сопротивления изоляции на эталонную температуру.
• Встроенная память 1,6Мб и внутренний часовой таймер с часами.
• Оптически изолированный USB-интерфейс для подключения к компьютеру и поддержка программы DATAVIEW.

Где применяется

Прибор используют для проверки состояния изоляции кабельных трасс, трансформаторов, электрических машин и распределительных устройств; при этом он пригоден как для сервисных выездов, так и для периодических обследований на площадках производства. Таким образом, C.A 6550 подходит для испытаний в энергетике, промышленности и при техническом обслуживании оборудования.

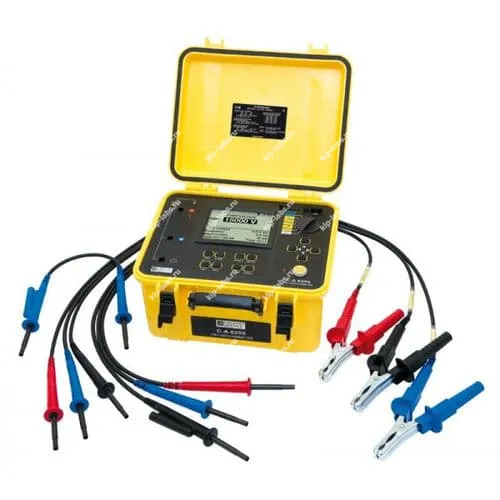

Комплектация мегаомметра Chauvin Arnoux 6550:

• Измеритель изоляции C.A 6550
• Высоковольтный провод, длиной 3м, с крокодилами
• 1кВ провод для измерения напряжения
• Шнур питания и зарядки аккумуляторов, длиной 2м
• Оптический / USB компьютерный кабель
• Инструкция по эксплуатации
• Сумка для переноски

Дополнительно к мегаомметру C.A 6550 поставляются:

• C.A 846 Измеритель температуры и влажности
• C.A 861 Контактный термометр
• Высоковольтный провод, длиной 15м, с крокодилом
• Высоковольтный провод, длиной 8м , с крокодилом
• Дополнительный аккумулятор
• Программное обеспечение DataView® software

Технические характеристики мегаомметра C.A 6550:
