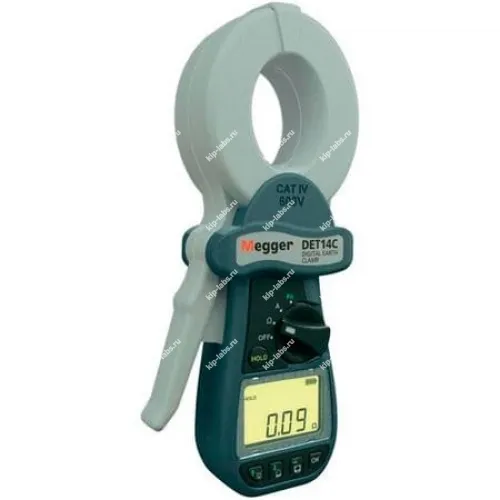

DET14C - клещи измеритель сопротивления заземления

Назначение и принцип: DET14C - клещи измеритель сопротивления заземления

DET14C предназначены для оперативной проверки сопротивления контуров и заземляющих устройств; при этом замеры выполняются без разъединения проводников, а производителем данной модели является Megger.

Клещи надевают парой губок на проверяемый проводник и фиксируют сигнал измерения. Устройство регистрирует параметры и обрабатывает полученные сигналы, что позволяет определить величину сопротивления заземления; для документирования результатов удобно обращаться к разделу измерители сопротивления заземления.

При калибровке рекомендуется выполнять проверку нулевой точки, а при эксплуатации уделять внимание требуемой дискретности индикации; эти нейтральные замечания помогают оценить пригодность прибора для задач контроля.

Функциональные опции

Прибор осуществляет снятие показаний в режиме беспрерывного зажима, что позволяет замерять сопротивление без вмешательства в цепь заземления.

• бесконтактный режим измерения (клещи)
• индикация значения на цифровом дисплее
• функция удержания показаний
• встроенная проверка нуля перед измерением

Сферы использования

DET14C применяют для контроля заземляющих контуров на подстанциях, в распределительных пунктах и на промышленных площадках. В работе прибор удобен при обследовании электрических шкафов и магистральных шин, поскольку позволяет быстро оценить сопротивление без демонтажа соединений.

Конструкция и идея DET14C

Прибор DET14C представляет собой модернизированный тестер заземления с акцентом на доступность, удобство эксплуатации и безопасность, что повышает его применимость в полевых условиях.

Устройство имеет обновлённый дизайн, разработанное подразделением Megger в ВБ, Дувр. По сравнению с предыдущими моделями, где применялись клещи с зубчатой насечкой, новая конструкция с гладкими губами снижает загрязнение контактов, повышает точность показаний и надёжность.

Ключевые отличия

Универсальные возможности:

• Возможность использования для решения разных задач
• Лучший доступ
• Эллиптический зажим

Надёжность:

• Длительная работа от батареи
• Высокая прочность и стойкость
• Плоская поверхность клещей

Меры безопасности:

• Категория изоляции CATIV 600V
• Функция автоматического измерения тока

Простота в использовании

• Расширенное управление данными измерения
• Интуитивно-понятное управление

Области применения DET14C:

• Полевое тестирование заземления
• Техническое обслуживание/измерение параметров электродов
• Сервис–панель
• Прокладка заземления трансформатора
• Опоры ЛЭП
• Опоры телефонных линий
• Телефонные будки
• Молниеотводы и защитные электроды

Тестирование необходимо для:

• Проверка приемлемого уровня сопротивления системы заземления для предотвращения или уменьшения:
• Перенапряжения, вызванного коротким замыканием, разрядом, ударом молнии и т,п.

Внутреннее устройство DET14C:

Соответствие категории CAT IV:

1. Самый высокий из доступных уровень безопасности
2. Категория CATIV подразумевает возможность использования прибора перед распределительными щитами
3. Допустимое напряжение тестируемой системы между землей и фазой 600В

Эллиптическая форма клещей

1. Возможность тестирования круглых кабелей диаметром до 37 мм
2. Возможность измерения шин заземления / плоских проводников до 50 мм в ширину
3. Больший угол обхвата круглого проводника прощает доступ
4. Тонкий профиль для большего доступа

Губы клещей с плоской контактной поверхностью

1. Гладкая поверхность контактов
2. Легкая очистка
3. Нет защелкивающихся зубцов, которые можно повредить
4. ЗАМЕЧАНИЕ – Губы клещей имеют защелкивающиеся зубцы на одном полюсе и плоские контакты на другом

Эргономичный дизайн рукоятки

1. Простота и удобство при работе
2. Меньшая вероятность случайного защелкивания губ клещей

Выбор основных функций при помощи переключателя

1. Простота и удобство работы – управление прибором одним пальцем
2. Возможность работы в защитных перчатках

Новые расширенные функции управления и хранения результатов измерения

1. Сохранение результатов измерений с привязкой к метке даты и времени
2. Результаты измерений сохраняются как в режиме измерения сопротивления (), так и в режиме измерения тока (А). Для сохранения достаточно нажать кнопку сохранения ().
3. Результаты измерения могут быть просмотрены прямо на дисплее прибора вместе с меткой даты и времени, когда отни были произведены.
4. Простота навигации по результатам измерений при помощи кнопок-стрелок

Большой дисплей

1. Четкое символьное обозначение операции
2. Функция подс

Технические характеристики клещей DET14C:

Комплект поставки DET14C:
