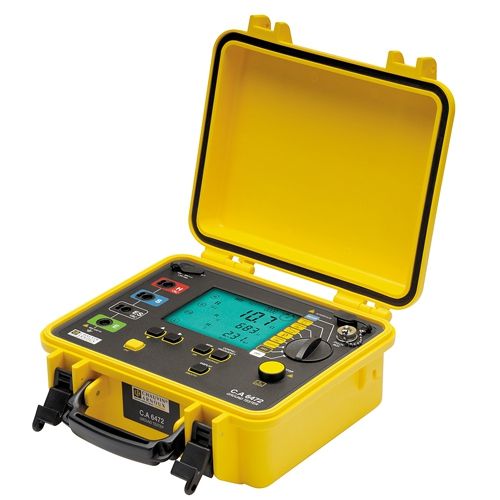

CA6472 с блоком CA6474 - Измеритель сопротивления заземления

Назначение и принцип: CA6472 с блоком CA6474 - Измеритель сопротивления заземления

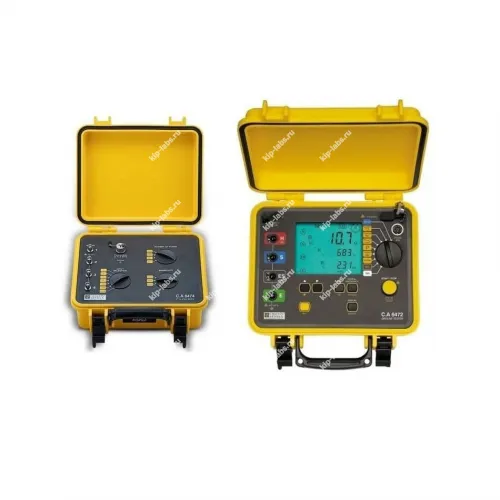

Блок Chauvin Arnoux CA 6474 предназначен для бесконтактной проверки сопротивления заземления на высоковольтных линиях и применяется совместно с прибором CA 6472, при этом модуль входит в стандартный комплект поставки.

Измеритель CA 6472 служит для оперативной и всесторонней проверки всех типов заземляющих систем; в одном корпусе он объединяет набор функций для тестирования заземления, что позволяет ускорить полевые работы. Для удобства поиска информации о приборе доступна ссылка на измерители сопротивления заземления.

В приборе реализован выбор частоты измерения в диапазоне от 41 Гц до 5078 Гц, что даёт возможность оценивать поведение системы заземления в различных внешних условиях при этом учитываются помехи, возникающие, например, при ударах молнии.

Устройство предлагает два рабочего режима для получения результатов быстро и с минимальными действиями со стороны оператора. В автоматическом режиме последовательность проста: выбор функции, запуск по клавише и сохранение измерений.

Экспертный режим:

В этом режиме оператор вручную задаёт параметры измерения - фиксирует частоту сигнала, просматривает её текущее значение, устанавливает измерительное напряжение между H и S и т.д.; при этом прибор предоставляет дополнительные результаты для более детальной интерпретации. Также реализовано автоматическое распознавание входных разъёмов с отображением на дисплее сообщений о некорректном подключении или отсутствии контакта.

Методика измерений включает классический трёхэлектродный способ для определения сопротивления заземления RE; пользователю доступно измерение вспомогательных электродов RS и RH, причём частоту тестового сигнала можно выбрать вручную в пределах от 41 Гц до 5 кГц, либо доверить этот выбор прибору, если требуется автоматическая оптимизация.

При измерении сопротивления грунта рекомендуется определять положение электрода с минимальным удельным сопротивлением, что позволит сократить затраты на устройство заземления. При эксплуатации прибор автоматически рассчитывает удельное сопротивление по методам Веннера (Wenner) или Шлумбергера (Schlumberger) сразу после ввода расстояния между электродами; прибор также способен вычислять RE, RES, RS и RH и поддерживает выбор частоты тестового сигнала.

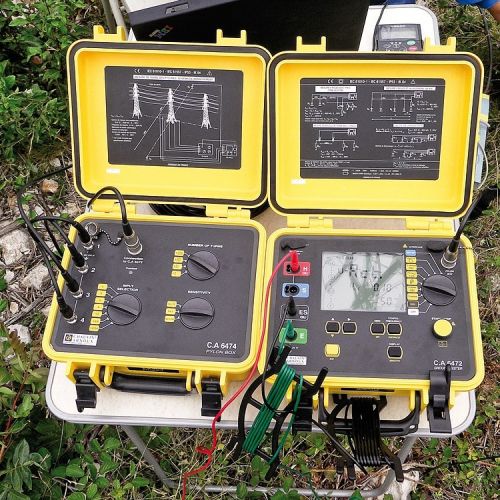

Измерение заземления опор линий передачи, оборудованных заземляющим проводом, выполняется с применением блока CA6474; на практике кабель молниезащиты объединяет все опоры параллельно и это мешает применению традиционного трёхэлектродного метода, что делает отключение заземляющего провода опасным и трудоёмким. Используя модуль C.A 6474, C.A 6472 способен оценивать заземления отдельных опор без необходимости отключения кабеля, при этом четыре гибких датчика тока Ampflex, обладающие возможностью охвата основания опор и работающие на частотах до 5 кГц, позволяют измерять импеданс каждой опоры отдельно и общее сопротивление системы. Гибкие сенсоры также упрощают работу с опорами любой геометрии.

На практике уместна дискретность выбора частоты тестового сигнала для минимизации влияния помех; при калибровке и настройке возможна автоматическая подстройка параметров.

Функциональные опции

При эксплуатации прибор сочетает несколько режимов измерения заземления и обеспечивает выбор частоты и напряжения, что позволяет адаптировать тест к условиям на объекте. В работе реализованы автоматическая запись результатов и функции, предназначенные для углублённого анализа при необходимости.

Сферы использования

На практике прибор применяется для оперативной оценки состояния систем заземления, проверки контуров молниезащиты опор ЛЭП и полевых исследований удельного сопротивления грунта; при эксплуатации он удобен для регулярного обслуживания и диагностики электроустановок.

• Диапазон измерения сопротивления: от 0,01 Ом до 100 кОм;
• Выбор измерительного напряжения: 16 или 32 В эфф.;
• Выбор частоты измерительного сигнала: от 41 Гц до 5 кГц;
• Измерение RS и RH: от 0,01 Ом до 100 кОм;
• Постороннее напряжение: макс. 60 В пик.

  ПРИМЕЧАНИЕ: Прибор имеет специальную утилиту для выбора частоты тестового сигнала. Это позволяет пользователю или автоматически выбрать частоту тестового сигнала, на которой влияние напряжения помехи минимально.

Отличительные особенности:

• Все типы измерения заземления и измерение заземления на опорах линий электропередачи (модуль C.A 6474);
• Удельное сопротивление (методы Венера и Шлумбергера);
• Соединение заземлителей;
• Сопротивление грунта;
• Проводимость / Сопротивление.
• Высокая эффективность тестера CA6472.
• Широкий диапазон измерения, выбор оптимального разрешения;
• Выбора частоты измерения от 41 Гц до 5 кГц;
• Автоматический расчет коэффициента соединения заземлителей и удельного сопротивления грунта;
• Защита от посторонних напряжений до 60 В максимум;
• Измерение и анализ заземления опор линий электропередачи;
• Запись результатов.
