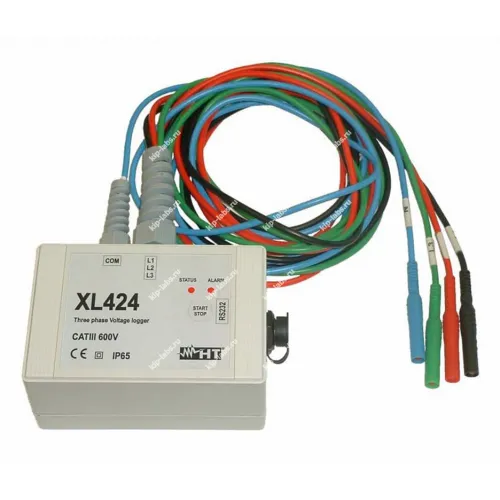

XL424 - Измеритель параметров электрических сетей HT Italia

Описание модели: XL424 - Измеритель параметров электрических сетей HT Italia

Прибор представляет собой трёхфазный регистратор напряжения - даталоггер, предназначенный для записи и последующего анализа параметров сети. Модель производится компанией HT-Italia, что подтверждает её назначение для промышленных и полевых замеров.

Устройство выполняет измерения переменного напряжения по принципу TrueRMS в диапазоне 0...600 В с разрешением 0,1 В, погрешность составляет ±(1,0 % ИВ + 1 е.м.р.) при температуре (23 ± 5) ?С и относительной влажности не более 60 %, что позволяет получать корректные усреднённые значения при типичных условиях эксплуатации. Также прибор поддерживает несколько интервалов съёма данных: 1 с, 6 с, 30 с, 1 мин и 5 мин.

Память объёмом 1 МБ обеспечивает хранение зарегистрированных величин, при этом связь с ПК осуществляется через интерфейс RS-232; питание организовано от двух батарей по 1.5 В. Условия эксплуатации охватывают диапазон от -20 до 60°С при относительной влажности 0–100 % и степени защиты IP65, а габариты составляют 120×80×43 мм при массе 0,5 кг.

Устройство рассчитано на дискретную регистрацию событий; при необходимости данные могут быть выгружены по RS-232 для дальнейшей обработки на компьютере. Также допускается использование ПО для просмотра и анализа записей.

Преимущества

• Трёхфазная запись напряжения в режиме TrueRMS для корректного учёта нелинейных форм сигналов.
• Несколько фиксированных интервалов съёма данных, обеспечивающих гибкость при конфигурировании съёмки.
• Встроенная память 1 МБ и интерфейс RS-232 для передачи данных на ПК.
• Рабочие условия до 60°С и корпус с герметичностью IP65 для эксплуатации в разнообразных средах.
• Двойная изоляция до 600 В категории IV, повышающая безопасность при измерениях.

Область применения

Применяют прибор для полевых замеров напряжения и мониторинга параметров трёхфазных сетей, при этом он удобен для сервисных проверок и оперативной диагностики электроустановок. Дополнительно устройство используют при обследовании электросетей в производственных и эксплуатационных службах, а также для архивирования результатов проверок и последующего анализа.

Технические данные

Регистратор напряжения трехфазный (даталоггер). Измерение напряжения переменного тока в среднеквадратических значениях (TrueRMS) 0...600 В, разрешение 0,1 В, погрешность измерений ±(1,0 % ИВ + 1 е.м.р.) при температуре (23 ± 5) ?С и отн. влаж. воздуха не более 60 %. Интервал измерений: 1 с, 6 с, 30 с, 1 мин, 5 мин. Память 1 МБ. Интерфейс RS-232. Питание 2 батареи×1.5 В. Условия эксплуатации: от -20 до 60°С, отн. влаж. воздуха от 0 до 100 % (IP65). Размеры 120×80×43 мм, 0,5 кг. В комплекте тестовые провода с зажимами (черный и голубой, 4 шт.), ПО TOPVIEW2004, RS-232 соединительный кабель, сумка. Двойная изоляция до 600 В кат IV.

Технические характеристики регистратора тока однофазного (даталоггер) XL424:
