Система контроля токов утечки и параметров безопасности электрических приборов PAT-815

Name: Система контроля токов утечки и параметров безопасности электрических приборов PAT-815
Brand: Sonel S.A.
Price: 780900.00 RUB
Availability: InStock

0 отзывов | Написать отзыв

Хит

Производитель: Sonel S.A.
Код товара: 14592
Доступность: В наличии (Срок отгрузки: 20-30 дней)

Оптовая цена: по запросу
Розничная цена:
780 900₽
С учетом НДС
Цена может отличаться, уточняйте у менеджеров

Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата

Артикул: WMRUPAT815

Купить в 1 клик

Whatsapp Чат

Руководство по эксплуатации (PAT-815 PAT-820).pdf

Описание модели: Система контроля токов утечки и параметров безопасности электрических приборов PAT-815

Прибор больше не выпускается. Модель более недоступна для заказа.

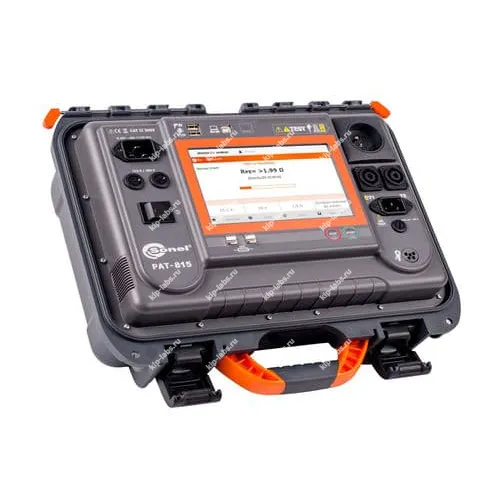

PAT-815 - цифровой измеритель, предназначенный для контроля параметров безопасности электрического оборудования. Производитель: Sonel S.A., прибор относится к классу измерители параметров электрических сетей.

Устройство анализирует сопротивление защитного провода и изоляции, величину тока утечки и непрерывность соединений, что позволяет автоматически измерять показатели выключателей УЗО.

Преимущества

Комплексная проверка ключевых параметров безопасности электроприборов.
Поддержка автоматизированного тестирования выключателей УЗО.
Цифровая обработка измерений и возможность документирования результатов.

Область применения

Прибор применяют при испытаниях и приёмке электрического оборудования, что позволяет проверять состояние защитных проводников, изоляции и работу устройств защитного отключения.

Кроме того, такие измерители уместны при периодическом обслуживании систем электроснабжения и проверках соответствия техническим требованиям.

Комплект поставки PAT-815:

Кабель питания - 1 шт;
Измерительный провод 1,8 м - 1 шт;
Разъем SP-4, оранжевый - 1 шт;
Предохранитель 0314 015.VPX 15А 250ВАС 6,3 x 32 мм - 2 шт;
Кабель USB - 1 шт;
DVD-диск с программным обеспечением - 1 шт.

Технические характеристики системы контроля PAT-815:

Параметры
Измерение сопротивления провода заземления I = 200 А
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 999 мОм	1 мОм	±(4% и.в. + 2 е.м.р.)
1,00 ... 19,99 Ом	1 мОм	±(4% и.в. + 3 е.м.р.)
Примечание: измерительный ток 200 мА для R 0,2 ... 1,99 Ом
Измерение сопротивления провода заземления I = 10 А
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 999 мОм	1 мОм	±(3% и.в. + 4 е.м.р)
1,00 ... 1,99 Ом	0,01 Ом	±(3% и.в. + 4 е.м.р)
Примечание: измерительный ток 10 А для R 0,5 Ом технический метод измерения обеспечивает высокую точность результатов
Измерение сопротивления провода заземления I = 25 А
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 999 мОм	1 Ом	±(3% и.в. + 4 е.м.р)
1,00 ... 1,99 Ом	0,01 Ом	±(3% и.в. + 4 е.м.р)
Примечание: измерительный ток 25 А для R 0,2 Ом технический метод измерения обеспечивает высокую точность результатов
Измерение сопротивления изоляции
Un	Диапазон отображения	Разрешение	Основная погрешность
100 В	0 ... 1999 кОм	1 кОм	±(5% и.в. + 8 е.м.р.)
	2,0 ... 19,99 МОм	0,01 МОм
	20,0 ... 99,9 МОм	0,1 МОм
250 В	0 ... 1999 кОм	1 кОм
	2,0 ... 19,99 МОм	0,01 МОм
	20,0 ... 199,9 МОм	0,1 МОм
500 В	0 ... 1999 кОм	1 кОм
	2,0 ... 19,99 МОм	0,01 МОм
	20,0 ... 599,9 МОм	0,1 МОм
Примечание: автоматический разряд емкости объекта по завершении измерений защита от попытки измерения объекта под напряжением макс. выходной ток 1,4 мА
Измерение тока утечки PE и дифференциального тока утечки
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 3,99 мА	0,01 мА	±(5% и.в. + 2 е.м.р)
4,00 ...19,9 мА	0,1 мА	±(5% и.в. + 2 е.м.р)
Примечание: диапазон предела измерения: 0,01 ... 9,9 мА с разрешением 0,01 мА/0,1 мА регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с, в середине времени измерения прибор автоматически меняет полярность в сетевой измерительной розетке и отображает большее значение
Измерение замещенного тока утечки
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 3,99 мА	0,01 мА	±(5% и.в. + 2 е.м.р)
4,00 ...19,9 мА	0,1 мА	±(5% и.в. + 2 е.м.р)
Примечание: диапазон предела измерения: 0,01 ... 9,99 мА с разрешением 0,01 мА / 0,1 мА регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с Напряжение холостого хода 25 ... 50 В
Измерение тока утечки прикосновения
Диапазон отображения	Разрешение	Основная погрешность
0,000 ... 4,999 мА	0,001 мА	±(5% и.в. + 3 е.м.р)
Тест срабатывания УЗО и измерение времени срабатывания
Тип УЗО	Множитель	Диапазон	Разрешение
Общего типа	0,5 * I n	0 ... 300 мс	1 мс; погрешность: ±(2% и.в. + 2 е.м.р.)*
	1 * I n	0 ... 300 мс
	2 * I n	0 ... 150 мс
	5 * I n	0 ... 40 мс
Примечание: для УЗО I n = 10 мА и кратности тока 0,5 * I n погрешность ±(2% и.в. + 3 е.м.р.)
Измерение тока срабатывания УЗО (синусоидальный дифференциальный ток)
Номинал тока	Диапазон	Разрешение, погрешность	Ток измерения
0,00 ... 3,99 мА	0,01 мА	0,1 мА; погрешность: ±5% I n	0,3 x I n ... 1,0 x I n
4,00 ...19,9 мА	0,1 мА
0,00 ... 3,99 мА	0,01 мА
4,00 ...19,9 мА	0,1 мА
Измерение мощности S
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 999 Вт	1 Вт	±(5% и.в. + 3 е.м.р)
1 ...3.99 кВт	0,1 кВт	±(5% и.в. + 3 е.м.р)
Примечание: регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с
Коэффициент мощности PF
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 1,00	0,01	±(10% и.в. + 3 е.м.р.)
Измерение тока потребления при измерении мощности
Диапазон отображения	Разрешение	Основная погрешность
0,00 ... 15,99 А	0,01 А	±(2% и.в. + 3 е.м.р)
Измерение тока потребления при измерении мощности с клещами
Диапазон отображения	Разрешение	Основная погрешность
100 мА ... 999 мА	1 мА	±(5% и.в. + 5 е.м.р.)
1,00 А ... 9,99 А	0,01 А
10,0 ... 24,9 А	0,1 А
Примечание: основная погрешность в таблице приведена без учета погрешности клещей
Остальные технические характеристики
Питание измерителя		195...265 В, 50 Гц
Ток нагрузки		макс. 16 A (230 В)
Дисплей		ЖКИ TFT 7'’ 800x480
Передача данных в компьютер		по USB 2.0
Габариты		330 x 235 x 120 мм
Вес		6,2 кг
Номинальные условия эксплуатации
Рабочая температура		-10°C...+50°C
Температура хранения		-20°C...+70°C
Влажность		20...80%

Характеристики
Внесен в госреестр СИ	Нет
Документы и сертификаты
Классзащиты	IP40
Производитель	SonelS.A.
Страна производитель	Польша
Гарантия (мес.)	36
