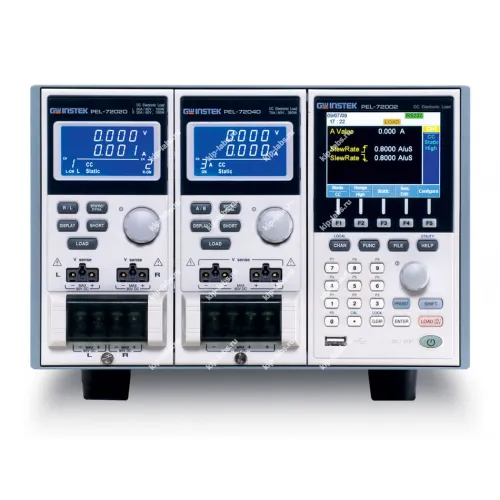

PEL-72002 - Модульная система электронных нагрузок

Кратко о модели: PEL-72002 - Модульная система электронных нагрузок

PEL-72002 представляет собой модульную платформу электронных нагрузок для комплексной проверки блоков питания и источников тока; за счёт расширенных режимов работы и высоких технических показателей прибор способен моделировать динамические сценарии с быстрой реакцией и точной установкой параметров, что позволяет получать воспроизводимые результаты. Дополнительные сведения публикует производитель - GW Instek.

Серия выполнена по модульному принципу. Это упрощает масштабирование испытаний от маломощных узлов до крупных конфигураций и расширяет возможности при исследовании многоканальных систем. Оборудование поддерживает стандартные интерфейсы для автоматизации - USB и RS-232 (опционально GPIB). Уместность дискретности настроек и опциональной поддержки GPIB рекомендуется учитывать при планировании интеграции. Также изделие применяют совместно с измерители параметров электрических сетей.

Ключевые особенности

Система предлагает несколько режимов нагрузки и инструменты для задания ограничений по напряжению, току и мощности; за счёт этого достигается гибкое управление сценариями нагружения и возможное наращивание общей мощности путём объединения модулей, при этом встроенная память профилей упрощает повторяемость испытаний.

Где применяется

PEL-72002 используется при проверке и доводке источников питания, преобразователей и других электронных устройств, где требуется воспроизвести реальные динамические условия. Благодаря модульности её применяют в лабораторных испытаниях и при предсерийной верификации многоканальных систем; таким образом устройство удобно интегрировать в тестовые комплексы и встраиваемые контуры контроля.

• 4 варианта модулей электронных нагрузок: с макс. мощностью до 100 Вт/ 250 Вт/ 350 Вт; макс. ток до 70 А (PEL-72040); макс. напряжение до 500 В (PEL-72041)
• 2 типа шасси для электронных нагрузок: на 4 модуля (72004) и на 2 модуля (72002); внутренняя память - 10 ячеек (профиль настройки)
• Режимы работы нагрузки: постоянный ток; постоянное напряжение и постоянное сопротивление
• Высокая точность и разрешение, динамический режим работы
• Регулируемая скорость нарастания нагрузки
• Мультиканальный режим (до 8 каналов)
• Параллельное соединение модулей для увеличения нагрузки
• Функция контроля (управления параметрами нагрузки) - внешним сигналом
• Режим симуляции нагрузки (задание последовательности функций)
• Установка ограничения по мощности, току, напряжению, температуре
• 4-х проводная схема подключения нагрузки
• Интерфейсы USB / RS-232 (опция – GPIB)
