Измеритель параметров цепей электропитания зданий MZC-304

Назначение и принцип: Измеритель параметров цепей электропитания зданий MZC-304

Прибор Sonel MZC-304 предназначен для оценки параметров питающей цепи здания с целью расчёта тока короткого замыкания; Sonel S.A. разработала его для использования в типичных энергетических установках. На практике устройство определяет величину короткозамыкательного тока косвенным методом, измеряя сопротивление исследуемого участка, что позволяет оператору получить данные для выбора защитных аппаратов.

MZC-304 представляет собой переносной инструмент для анализа ряда параметров электрической цепи в жилых и промышленных зданиях; он рассчитан на эксплуатацию в сетях с номинальными значениями 220 – 415 В и отдельно поддерживает работу при 220, 380, 415 В. При этом следует избегать подключения к сетям с напряжением свыше 500 В, так как это способно вывести электронику из строя; дополнительную информацию о приборах такого класса можно найти среди измерителей параметров электрических сетей.

Устройство хранит данные в наборах памяти - до десяти «банок» с суммарной ёмкостью до 10 000 измерений, что позволяет группировать результаты по объектам или этапам работ и просматривать записи на экране прибора или передавать их на ПК. Передача возможна через фирменное ПО SONEL Reader с использованием беспроводного интерфейса OR-1 (USB 2.0) либо через внешний Bluetooth 2.0 модуль, что облегчает интеграцию в оперативный рабочий процесс.

При разработке уделено внимание безопасности оператора и надёжности изделия: корпус защищён от пыли, выдерживает кратковременное воздействие воды, а силовые цепи оснащены двойной изоляцией в соответствии с требованиями ГОСТа, при этом прибор сохранит работоспособность при рабочем напряжении до 500 В. На практике уместна дискретность регистраций для типовых задач метрологии.

Функциональные опции

• Портативная конструкция, позволяющая выполнять измерения на выезде и на монтажных площадках;
• Косвенный метод оценки тока короткого замыкания на базе измерения сопротивления участка цепи, что позволяет избежать непосредственного пропуска больших токов через прибор;
• Автоматическое сохранение результатов и группировка по «банкам» для систематизации замеров;
• Возможность передачи данных на ПК через SONEL Reader по OR-1 (USB 2.0) или по Bluetooth 2.0;
• Устойчивый к внешним воздействиям корпус и двойная изоляция силовых элементов согласно ГОСТу.

Сферы использования

В работе MZC-304 применяется для оценки параметров питающих цепей в сооружениях - жилых и промышленных зданиях, а также в электроустановках; прибор учитывает реактивную составляющую сопротивления, тем самым обеспечивая корректировку расчётов тока КЗ. При эксплуатации полученные величины используют для подбора автоматических устройств защитного отключения и других аппаратов защиты на каждом участке сети.

Прибор способен проверить наличие и качество защитного заземления, определить состояние соединений заземлителей и величину переменного напряжения, а также выполнить замеры ряда параметров, связанных с цепями короткого замыкания и сопротивлением заземления. В работе MZC-304 справляется с измерениями в низковольтных цепях, включая переходные и активные сопротивления.

Устройство рассчитывает ток короткого замыкания на основе полного импеданса цепи, что применяется при подборе параметров защитных устройств типа УЗО; на практике это упрощает подготовку рекомендаций по средствам защиты для конкретных участков сети.

Индикация и управление

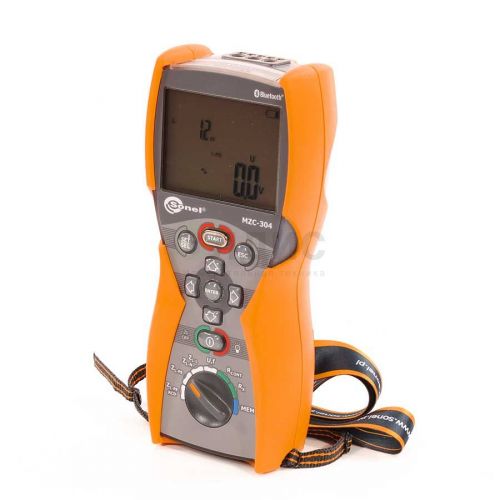

Информация выводится на сегментный ЖК-дисплей, который одновременно отображает до четырёх параметров; опциональная подсветка с регулировкой яркости повышает удобство работы при недостаточном освещении. При этом на экране видны коды ошибок и индикатор заряда источника питания - прибор работает от четырёх батареек типа AA (алкалиновые или никель-кадмиевые), тип которых указывается в настройках.

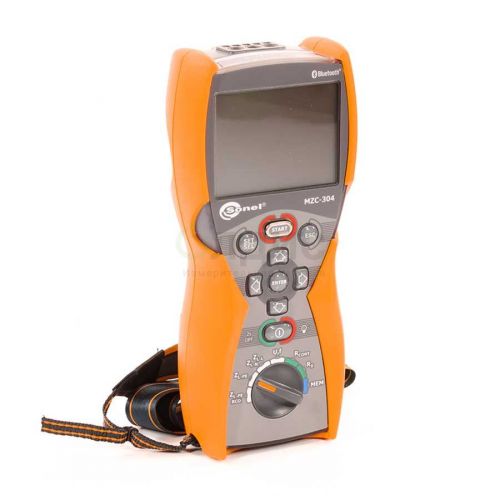

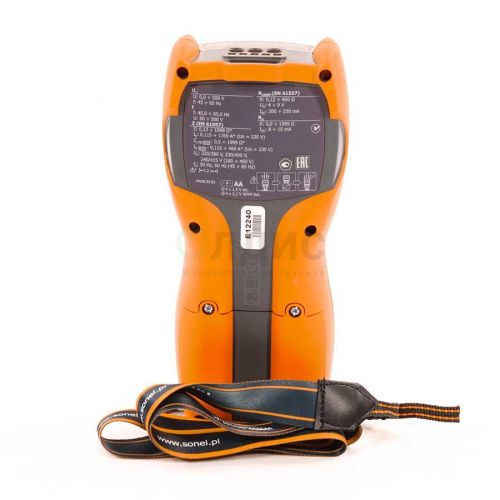

Управление реализовано через поворотный переключатель с ручкой для выбора режимов, клавишу включения и восемь функциональных кнопок; все органы управления размещены так, чтобы ими можно было оперировать одной рукой. При эксплуатации в комплект входят измерительные провода, зонды и ремень для переноски, что упрощает проведение замеров в полевых условиях.

Комплект поставки измерителя MZC-304:

1. MZC-304 - измеритель параметров цепей электропитания зданий - 1 шт
2. Адаптер WS-05 с сетевой вилкой UNI-SCHUKO - 1 шт
3. Беспроводной интерфейс OR-1 v2 (USB) - 1 шт
4. Зажим «Крокодил» изолированный жёлтый K02 - 1 шт
5. Зонд острый с разъемом «банан» голубой - 1 шт
6. Зонд острый с разъемом «банан» красный - 1 шт
7. Крепеж «Свободные руки» - 1 шт
8. Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт
9. Провод измерительный 1,2 м с разъемами «банан» желтый - 1 шт
10. Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт
11. Ремень для переноски прибора M1 - 1 шт
12. Футляр М6 - 1 шт
13. Элемент питания алкалиновый 1,5V AA LR6 - 4 шт.

Технические характеристики измерителя MZC-304:
