Fluke Networks MFTK-MM850-SM1310, набор для тестирования ВОЛС с разъемами MPO (PM и LS 850 и 1310 нм

Описание модели: Fluke Networks MFTK-MM850-SM1310, набор для тестирования ВОЛС с разъемами MPO (PM и LS 850 и 1310 нм

Набор Fluke Networks MFTK-MM850-SM1310 предназначен для оперативной проверки оптоволоконных линий с разъемами MPO и включает тестовые шнуры, адаптеры MPO и прочный переносной кейс. В описании модели упоминается Fluke Networks, поставщик приборов для промышленных и полевых работ; кроме того, изделие логично рассматривать в контексте Измерителей параметров электрических сетей, так как приборы этого класса используются при приёме и диагностике инфраструктуры передачи данных.

Этот комплект включает MultiFiber Pro - переносной измеритель и источник света, специально адаптированный для тестирования волокон в разъёмах MPO; устройство избавляет от необходимости применять разветвительные шнуры, что сокращает количество шагов при проверке. При этом MultiFiber Pro упрощает контроль полярности и даёт возможность удобной проверки кассет прямо на объекте.

• Автоматизированный цикл сканирования и тестирования каждого волокна в разъёмах MPO
• Гарантирует корректность соединения концов оптических магистралей MPO и содержит встроенную функцию контроля полярности
• Интегрированный MPO-разъём исключает применение разветвительных шнуров при проведении замеров
• Интерфейс отображает результаты проверки всех 12 волокон одновременно, что облегчает анализ
• Позволяет локализовать неисправности в разъёмах MPO с возможностью перехода к отдельному волокну для детальной проверки
• Закрывающий MPO-разъём исключает необходимость постоянного использования пылезащитных колпачков

Описание работы и преимущества MultiFiber Pro

MultiFiber Pro - это оптический тестер, созданный для измерения магистралей MPO без применения дорогостоящих и неудобных разветвительных шнуров, что значительно упрощает процедуру. Он учитывает современные требования центров обработки данных: поддержка систем с пропускной способностью 10 Гбит/с и готовность к переходу на 40/100 Гбит/с делает прибор актуальным для текущих и перспективных задач.

Традиционный метод проверки оптоволокна в ЦОД часто связан с ручной и трудоёмкой процедурой, что увеличивает вероятность ошибок; MultiFiber Pro ускоряет процесс примерно на 90 %, поскольку одновременно измеряет потери и проверяет полярность по 12 волокнам одного разъёма, тем самым сокращая сроки тестирования с недель до дней.

Функция «Сканировать все»

Режим «Сканировать все» у прибора MultiFiber Pro позволяет выполнить полный набор измерений потерь и мощности по всем 12 волокнам в разъёме MPO за примерно 6 с, что автоматизирует процедуру и устраняет ручной перебор шнуров при использовании разветвительных кабелей. При необходимости эта опция значительно снижает временные затраты на объёмные проверки.

Проверка полярности на аппаратном уровне

Контроль полярности необходим для корректного сопряжения передатчика и приёмника в канале связи; стандарт TIA-568-C.0 описывает три схемы достижения этого - способы А, В и С. Ошибки в развёртывании часто возникают из-за необходимости комбинирования кабелей с разными типами полярности, и встроенный тест полярности в MultiFiber Pro даёт возможность проверять правильность соединений как отдельных шнуров, так и постоянных линий и каналов.

Интегрированный разъём MPO

Наличие MPO-соединителя непосредственно в измерителе мощности и источнике света нивелирует нужду в использовании сложных и дорогих разветвительных патчкордов, что упрощает логистику и снижает количество аксессуаров, необходимых на объекте. Дополнительно, встроенный разъём уменьшает вероятность ошибок при подключении.

Понятный интерфейс и анализ результатов

Панель управления и визуализация результата разработаны так, чтобы одновременно показывать полярность, уровень мощности и потери для всех 12 волокон - такая компоновка интерфейса позволяет быстро выявлять измерения, не соответствующие заданным пределам, и детализировать причины отклонений. При этом каждый отдельный показатель можно отследить и сравнить в едином окне, что упрощает подготовку отчётов.

Детализация до уровня отдельного волокна

Ключевой задачей при диагностике в ЦОД является возможность перейти от общего теста магистрали к проверке отдельного волокна; MultiFiber Pro поддерживает поиск и диагностику на уровне одного волокна в MPO-магистрали, что повышает точность выявления неполадок и даёт более подробные данные для отчётности.

Защитный закрывающий разъём MPO

Открытые контакты и свободные концы подвергают оборудование риску загрязнения, что отражается на рабочем показателе линий; наличие закрывающего MPO-разъёма у прибора уменьшает вероятность попадания пыли и частиц и таким образом повышает надёжность измерений. Это особенно важно при полевых проверках и частой смене подключений.

Текст носит технический характер и ориентирован на специалистов по тестированию оптоволоконных систем. При необходимости доступны дополнительные консультации по применению и эксплуатации устройства.

Преимущества

• Автоматизация тестирования всех 12 волокон MPO, сокращающая время на проверку
• Встроенная проверка полярности и интегрированный MPO-разъём, устраняющие необходимость разветвительных шнуров
• Одновременное отображение результатов для всех волокон и возможность детализации до отдельного волокна
• Защищённый закрывающий разъём для снижения риска загрязнений

Область применения

• Проверка и ввод в эксплуатацию оптических магистралей MPO в центрах обработки данных
• Диагностика и локализация неисправностей в многоволоконных кассетах и полевых соединениях
• Контроль соответствия полярности и измерение потерь при приёмке линий передачи данных

1. Для 850 нм, 0 – -50 дБм. Для 1300, 1310, 1550 нм, от -5 дБм до -50 дБм
2. Для оптического сигнала непрерывной волны.
3. Измеряемый уровень мощности ≤0 дБм. Включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
4. 23°C, после 10 минут прогрева
5. 23°C, после 15 минут прогрева
6. Автоматическое определение длины волны, полное сканирование и включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.

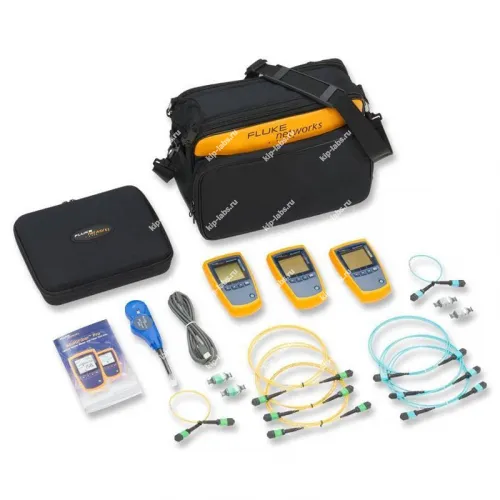

Комплектация Fluke Networks MFTK-MM850-SM1310

• Измеритель мощности MultiFiber Pro
• Источник излучения MultiFiber Pro 850 нм
• Источник излучения MultiFiber Pro 1310 нм
• Тестовые шнуры
• Адаптеры MPO
• Чехол

Технические характеристики Fluke Networks MFTK-MM850-SM1310, набора для тестирования ВОЛС с разъемами MPO (PM и LS 850 и 1310 нм)
