Измеритель универсальный напряженности и потенциала электростатического поля СТ-01

Назначение и принцип: Измеритель универсальный напряженности и потенциала электростатического поля СТ-01

На практике прибор СТ-01 применяют для оперативных измерений биологически опасных уровней электростатических полей в жилых и рабочих помещениях. Источниками таких полей являются электроустановки, средства отображения информации (дисплеи компьютеров, телевизоры, игровые автоматы) и отделочные строительные материалы.

Измеритель СТ-01 зарегистрирован в Госреестре СИ РФ под № 17400-98, при этом производитель - НТМ Защита и устройство относится к ряду измерители электромагнитного фона. Комплект поставки включает преобразователь напряженности электростатического поля, блок управления и индикации и сетевой блок питания.

Принцип действия основан на том, что преобразователь под воздействием измеряемого электростатического поля возбуждает переменное напряжение, пропорциональное напряженности поля. Это напряжение затем фиксируется и анализируется.

В составе блока преобразования ключевую роль играет модулятор - металлическая пластина (лепесток модулятора), асимметрично закрепленная на оси вращения микроэлектро-двигателя и электрически изолированная от оси, при этом при вращении лепестка формируются соответствующие переменные потенциалы.

При вращении лепестка в однородном поле его потенциал относительно земли изменяется по синусоидальному закону с частотой, равной частоте вращения, а амплитуда этих колебаний пропорциональна проекции напряженности поля на плоскость вращения. Через скользящий контакт, предусилитель и фильтр переменный потенциал поступает на вход аналого-цифрового преобразователя, после чего сигнал обрабатывает микропроцессор.

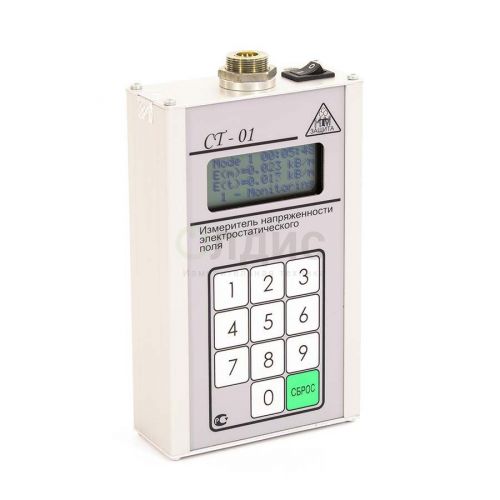

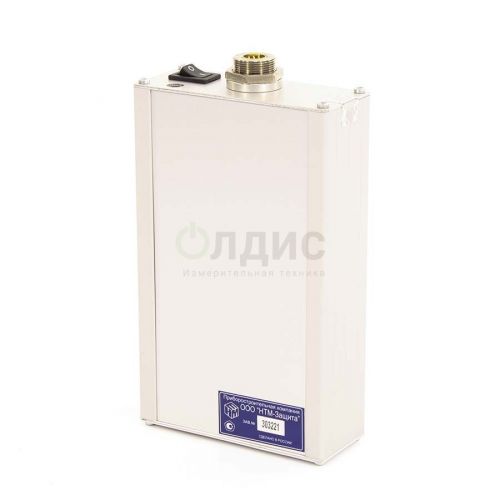

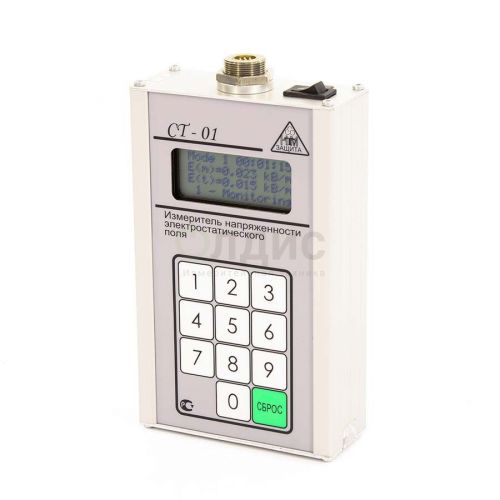

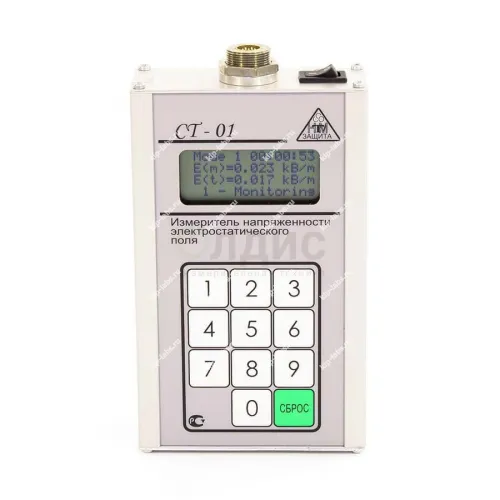

Конструктивно прибор выполнен в виде малогабаритного переносного устройства с автономным питанием - аккумуляторная батарея 6В; при эксплуатации компактный корпус облегчает переноску и организацию замеров. Разумная дискретность показаний помогает интерпретировать результаты измерений в полевых условиях.

Функциональные опции

• Выполнен на современной элементной базе с матричным дисплеем и микропроцессорным управлением, позволяющим проводить обработку полученных данных;
• С помощью приставки позволяет оценить эффект электризуемости или антистатической обработки текстильных и обувных полимерных материалов и изделий из них, как в лабораторных условиях, так и в условиях реального использования одежды и обуви;
• Рекомендован Госсанэпиднадзором для использования в целях санитарного надзора по контролю напряженности электростатического поля на рабочих местах операторов ПЭВМ, электростатического потенциала на экране видеодисплейных терминалов (ВДТ) а также в других сферах производства, регламентированных ГОСТ 12.1.045-84 и СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях».

Сферы использования

В работе прибор рекомендуется для санитарного надзора за напряженностью электростатического поля на рабочих местах операторов ПЭВМ и для контроля электростатического потенциала на экранах видеодисплейных терминалов (ВДТ). Также его применяют в других производственных областях, регламентированных ГОСТ 12.1.045-84 и СанПиН 2.2.4.1191-03, что позволяет соблюдать нормативные требования.

При калибровке и поверке учитывают регистрационный номер в Госреестре и методики, указанные в паспорте и руководстве по эксплуатации; данные документы поставляются в комплекте и служат основанием для поверочных работ.

Комплект поставки:

• Преобразователь напряженности магнитного поля МТМ-01 - 1 шт;
• Блок управления и индикации - 1 шт
• Блок питания - 1 шт;
• Аккумулятор - 1 шт;
• Комплект укладки - 1 шт;
• Паспорт - 1 экз;
• Руководство по эксплуатации (с методикой поверки) - 1 экз.

Дополнительная комплектация:

• Измерительная пластина;
• Стенд для измерения электризуемости тканей.

Технические характеристики:
