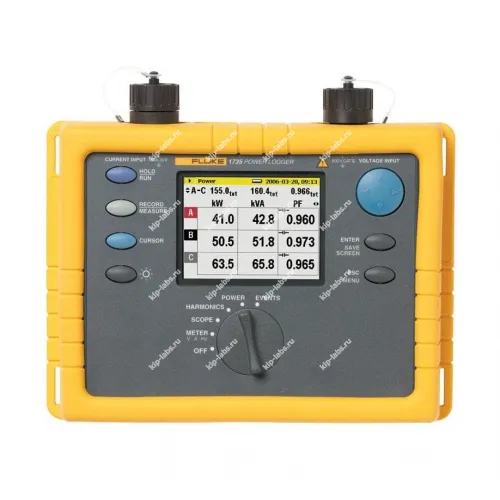

Fluke VL1735/45 — трехфазный регистратор энергии

Назначение и принцип: Fluke VL1735/45 - трехфазный регистратор энергии

Fluke VL1735/45 предназначен для постоянного фиксирования характеристик трёхфазной электроэнергии. При обследовании сетей прибор используют для последующего анализа и обнаружения отклонений; производитель: Fluke, категория: анализаторы электроэнергии.

При подключении регистратор крепят к контрольным точкам сети и подбирают требуемые каналы съёма, после чего активируют режим записи, что позволяет сохранять журнал для последующей выгрузки и обработки.

Функциональные опции

При эксплуатации прибор располагает набором функций, которые применяют поэтапно при диагностике электрических систем; продуманные алгоритмы съёма тем самым облегчают последующую обработку полученных данных.

При эксплуатации целесообразно задать адекватную дискретность съёма и обеспечить точную синхронизацию времени, что повышает сопоставимость результатов; при калибровке рекомендуется проверять корректность измерительных каналов.

Сферы использования

На практике устройство используют для поэтапной проверки электроснабжения на промышленных и коммунальных объектах. Это позволяет документировать потребление и выявлять неисправности.

При эксплуатации уместно оценивать допустимую дискретность съёма и наличие средств синхронизации времени; в ряде случаев полезно предусмотреть возможность интеграции с системами учёта.

Функции прибора Fluke VL1735/45:

• Запись параметров энергии и других связанных параметров в течение периода вплоть до 45 дней;
• Контроль максимума потребления энергии для периодов усреднения, определяемых пользователем;
• Повышение эффективности деятельности благодаря контролю потребления энергии;
• Измерение гармонических искажений, вносимых различными нагрузками;
• Повышение надежности систем путем определения провалов и выбросов напряжения из-за коммутации нагрузки;
• Простота проверки настройки инструмента благодаря отображению осциллограмм и временных зависимостей на цветном дисплее;
• Измерения всех трех фаз и нейтрала с помощью четырех гибких токоизмерительных датчиков, входящих в комплект поставки;
• Программное обеспечение Power Log для построения графиков и составления отчетов;
• Компактная, прочная конструкция в корпусе со степенью защиты IP65, категории III для напряжений до 600 В.

• Регистрация параметров трёхфазной сети (напряжение, ток, энергия, баланс фаз).
• Хранение накопленной информации с возможностью последующей выгрузки в программное обеспечение.
• Поддержка синхронизации временных меток для сопоставления событий.
• Интерфейс для передачи данных и интеграции с внешними системами учёта.
• Встроенные режимы по обнаружению и фиксации переходных процессов.

• энергоучёт и аудит потребления в промышленных предприятиях;
• проверка работы трансформаторных подстанций и распределительных щитов;
• диагностика качества электроэнергии в коммерческих зданиях;
• плановые и аварийные исследования в сетях предприятий ЖКХ.

Описание трехфазного регистратора энергии Fluke VL1735/45:

Трехфазный регистратор энергии Fluke VL1735/45 выполняет регистрацию качества энергии, изучение электрической нагрузки и измерение потребления энергии.

Регистратор энергии Fluke VL1735/45 Power является идеальным инструментом для электриков и технического персонала для изучения параметров электроэнергии и регистрации показателей качества энергии.

Подготовка регистратора энергии к работе занимает всего несколько секунд, благодаря гибким токовым зажимам в комплекте поставки и цветному дисплею. Измеритель качества электроэнергии позволяет измерить большую часть электрических параметров, гармоник, а также изменений напряжения.

Области применения прибора Fluke VL1735/45:

• Изучение нагрузок - проверка возможностей системы электроснабжения перед включением дополнительных нагрузок;
• Оценка энергии - количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств энергосбережения;
• Измерение гармоник - обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры;
• Регистрация изменений напряжения - контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному срабатыванию автоматических выключателей.

Функции прибора Fluke VL1735/45:

• Запись параметров энергии и других связанных параметров в течение периода вплоть до 45 дней;
• Контроль максимума потребления энергии для периодов усреднения, определяемых пользователем;
• Повышение эффективности деятельности благодаря контролю потребления энергии;
• Измерение гармонических искажений, вносимых различными нагрузками;
• Повышение надежности систем путем определения провалов и выбросов напряжения из-за коммутации нагрузки;
• Простота проверки настройки инструмента благодаря отображению осциллограмм и временных зависимостей на цветном дисплее;
• Измерения всех трех фаз и нейтрала с помощью четырех гибких токоизмерительных датчиков, входящих в комплект поставки;
• Программное обеспечение Power Log для построения графиков и составления отчетов;

Технические характеристики прибора Fluke 1735:

Комплект поставки Fluke 1735:
