Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Fluke
- Код товара: 14061
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
2 837 450₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 3108699

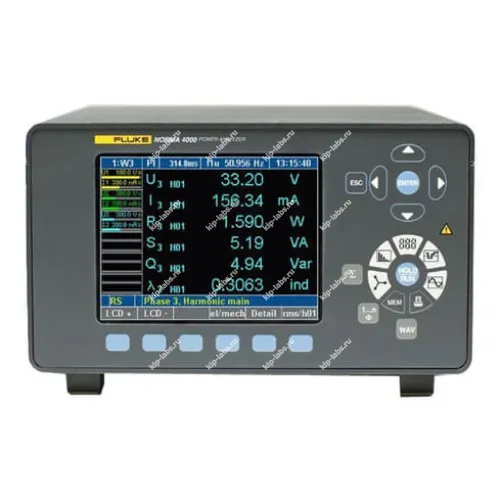

Назначение и принцип: Fluke N5K 3PP64I - высокоточный анализатор электроснабжения
Fluke N5K 3PP64I используют для детального наблюдения за параметрами электросети и оценки её состояния; при этом устройство производится компанией Fluke и применяется в задачах, относящихся к анализаторы электроэнергии.
Прибор выполняет измерение напряжений, токов, фазовых сдвигов и спектрального состава гармоник. На практике он осуществляет непрерывную регистрацию событий и сохраняет измеренные данные для дальнейшего анализа.
Функциональные опции
Аппарат объединяет множество режимов измерения и анализа, что позволяет пошагово контролировать сеть и исследовать аномальные состояния. В работе доступны синхронная выборка, архивирование и экспорт данных для последующей обработки на ПК.
- Трехфазная регистрация параметров сети
- Анализ гармоник и искажений
- Синхронная выборка сигналов
- Архивация событий и аварийных режимов
- Экспорт данных для последующей обработки на ПК
Дискретность сигналов и возможности автоматической подстройки/самокалибровки следует оценивать в контексте выбранной конфигурации и интерфейсных опций.
Сферы использования
При эксплуатации прибор применяют для наладки, диагностики и постоянного мониторинга распределительных систем. Это позволяет оперативно фиксировать отклонения и документировать результаты измерений.
- Пусконаладочные работы в энергосетях
- Энергоаудиты и проверка качества питания
- Мониторинг трансформаторных подстанций и распределительных щитов
- Поиск и анализ перегрузок и искажений синусоидального сигнала
Комплект поставки Fluke N5K 3PP64I:
- Fluke Norma 5000
- Кабель электропитания
- Цветной дисплей 144 мм
- Встроенный принтер
- Интерфейс RS232/USB
- Свободное место для шести подключаемых фазовых модулей и дополнительных опций
- Программное обеспечение для ПК Fluke NormaView
- Руководство пользователя
- Сертификат испытаний
- Значения, полученные при калибровке
Описание и состав Fluke N5K 3PP64I:
Fluke-Norma 5000 представляет собой трехфазную систему, в которую устанавливаются фазовые входные модули 3xPP54. Система оснащена интерфейсами IEEE488 / Ethernet и имеет как аналоговые, так и цифровые выходные каналы.
Фазовые модули и конфигурации
В составе анализатора Fluke Norma 5000 предусмотрено место для установки до шести фазовых модулей, что позволяет пользователю подбирать модуль, оптимально соответствующий поставленной задаче. Характеристики конкретной конфигурации зависят от выбранной модели фазового модуля.
Каждый подключаемый фазовый модуль включает каналы для измерения напряжения и тока; при этом каждый измерительный канал доступен для всех базовых блоков, но в пределах одного блока допускается использование только одного типа каналов (например, блок с четырьмя фазами может содержать 4 x PP40 или 4 x PP64). Ознакомьтесь со стандартными конфигурациями.
Технические характеристики анализатора Fluke Norma 5000:
| Параметр | Значения |
|---|---|
| Количество фаз | 3, 4, 6 |
| Вес | Прибл. 7 кг |
| Размер | 150 мм x 447 мм x 315 мм |
| Встроенный принтер | Да (опционально) |
| Дисплей | Цветной, 144 мм - 320 x 240 пикселей. Яркость подсветки и контрастность настраиваются пользователем. |
| Диапазон | От нуля до 3 МГц или от нуля до 10 МГц в зависимости от используемого входного модуля |
| Основная погрешность | 0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля |
| Частота дискретизации | 0,33 МГц или 1 МГц в зависимости от используемого входного модуля |
| Диапазон входного напряжения | От 0,3 В до 1000 В |
| Диапазон входного тока (напрямую без использования шунта) | От 0,03 мА до 20 А в зависимости от используемого входного модуля |
| Память для хранения конфигураций | 4 МБ |
| Память для хранения настроек | 0,5 МБ |
| Быстрое преобразование Фурье | До 40-й гармоники |
| RS-232 / USB-интерфейс | Стандартно |
| Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа) | опционально |
| Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с) | опционально |
| Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов) | стандартно |
| Быстрое преобразование Фурье | Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм. Измеряемые величины: U, I, P в каждой фазе Порядок гармоник: От 1-й до 40-й гармоники, максимум до половины частоты дискретизации |
| Цифровой осциллограф | Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений. |
| Функция интегрирования (энергия) | Одновременное отображение до шести числовых значений (по выбору). Возможность задания условий запуска/остановки и положительного/отрицательного направления. |
| Векторная диаграмма | Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала. |
| Регистратор данных | Обеспечивает просмотр усредненных во времени данных для определения трендов. |
| Оперативная память для данных | Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки. Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений. |
| Конфигурация | Анализатор можно настроить на измерение и отображение данных в требуемом формате. |
| Условия окружающей среды | |
| Диапазон рабочих температур | От 5 °C до 35 °C |
| Диапазон температур хранения | От -20 °C до 50 °C |
| Материал корпуса | Анализаторы электроснабжения Fluke Norma предельно компактны и имеют цельный металлический корпус в соответствии с самыми строгими требованиями электромагнитной совместимости (EMC). |
| Климатический класс | KYG в соответствии с DIN 40040, максимум 85 % относительной влажности, без конденсации. |
| Блок питания | От 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы. |
| Измерительные входы | Безопасные розетки 4 мм, 2 - для каждого входа. Разъем BNC для подключения внешнего шунта. |
| Управление | Мембранная клавиатура для управления курсором – функциональные клавиши и функции прямого доступа. |
| Разъемы | Задняя панель 3-фазного анализатора |
| Измеряемые величины | |
| Вычисление без пропусков средних значений величин для каждой фазы. В трехфазных системах дополнительно вычисляется полная мощность и выполняется усреднение значений V и I по трем фазам. Для этих значений также вычисляется основная гармоника H01 в синхронном режиме. Uэфф. действующее значение, Uвс выпрямленное среднее, Uср. среднее значение Up-, Up+, Upp пиковые значения Ucf коэффициент амплитуды Ucf, Uff коэффициент формы Ufc доля основной гармоники Uthd коэффициент искажения DIN, IEC Iэфф действующее значение, Iвс выпрямленное среднее, Iср среднее значение Ip-, Ip+, Ipp пиковые значения Icf коэффициент амплитуды Icf, Iff коэффициент формы Ifc доля основной гармоники Ithd коэффициент искажения DIN, IEC P активная мощность [Вт] Q реактивная мощность [Вар] S кажущаяся мощность [ВА] φ, cos. сдвиг фазы Функция интегрирования для активной мощности P, реактивной мощности Q, кажущейся мощности S, напряжения (Um) и тока (Im), Число разрядов 4 или 5 в зависимости от измеряемой величины. |
|
| Частота и синхронизация | |
| Диапазон | От постоянного тока и 0,2 Гц до частоты дискретизации |
| Точность | ±0,01 % измеряемой величины (показания) |
| Каналы, которые можно выбирать: все U/I или внешний вход. Для обработки сигнала можно включить один из трех фильтров низких частот с разными частотами отсечки. Значение частоты постоянно отображается в верхней части экрана. Разъем синхронизации BNC на задней панели прибора можно использовать в качестве как входа, так и выхода. Можно измерить входные сигналы с частотой до частоты дискретизации используемого фазового модуля. Уровень входного сигнала не должен превышать 50 В. Выходной сигнал представляет собой импульсный TTL-сигнал амплитудой 5 В (частота зависит от частоты измеряемого сигнала синхронизации). |
|
| Память для конфигураций | |
| В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора. | |
| Интерфейс | |
| Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь. | |
| Возможные варианты | IEEE 488.2 / 1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с |
Общий обзор фазовых модулей:
| Параметр | Значения |
|---|---|
| PP42 | Погрешность: 0,2% (0,1% показаний + 0,1 % шкалы) Диапазон тока: 20 А Частота дискретизации: 341 кГц Полоса пропускания: 3 МГц |
| PP50 | Погрешность: 0,1% (0,05% показаний + 0,05 % шкалы) Диапазон тока: 10 A Частота дискретизации: 1 МГц Полоса пропускания: 10 МГц |
| PP54 | Погрешность: 0,1% (0,05% показаний + 0,05 % шкалы) Диапазон тока: 10 A Частота дискретизации: 341 кГц Полоса пропускания: 3 МГц |
| PP64 | Погрешность: 0,03% (0,02% показаний + 0,01 % шкалы) Диапазон тока:10 A Частота дискретизации: 341 кГц Полоса пропускания: 3 МГц |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 57767-14 |
| Производитель | Fluke |
| Страна производитель | США |
| Гарантия (мес.) | 12 |
