Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Fluke
- Код товара: 14141
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
532 799₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 5272757
Руководство по эксплуатации анализатора качества электроэнергии Fluke-1777BASIC.pdf
Приборы Fluke для анализа качества электроэнергии и энергопотреблении.pdf

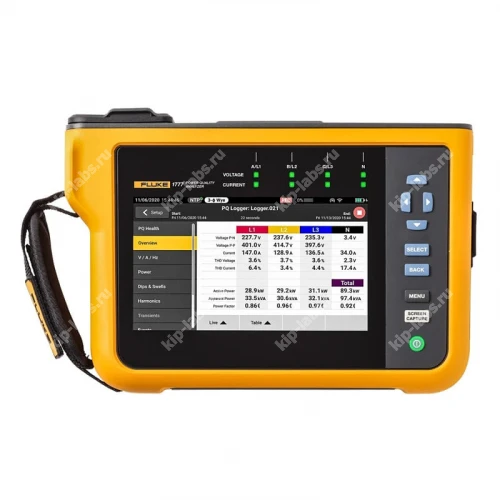

Назначение и принцип: Fluke-1773/BASIC анализаторы качества электроэнергии
Устройство предназначено для контроля параметров качества электроэнергии в трёхфазных сетях, при этом оно выполняет запись ключевых характеристик питания и сохраняет данные для последующего детального анализа.
Прибор разработан компанией Fluke. Он нацелен на обнаружение искажений, перекосов и коротких отклонений, что упрощает быструю локализацию источников нарушений; кроме того, устройство естественным образом интегрируется в инструментарий для анализаторы электроэнергии.
При калибровке следует учитывать дискретность показаний, при этом в работе полезно контролировать стабильность интерфейсных соединений и точность временных меток чтобы избежать ошибок интерпретации.
Функциональные опции
- Регистрация и долговременное хранение параметров сети: напряжение, ток, частота и мощность;
- Выявление гармоник и спектральных искажений при переменной нагрузке с возможностью углублённой диагностики помех;
- Синхронизация временных меток и экспорт измерений для последующей подробной постобработки;
- Поддержка беспроводной передачи данных через модуль Wi‑Fi/BLE (FLUKE-177X-4204) для удалённого мониторинга.
- Автоматическое выполнение серий измерений с минимальным участием оператора;
- Повышенная стабильность и воспроизводимость результатов измерений;
- Функция «PQ Meter» обеспечивает оперативный доступ к полевым данным для быстрых проверок;
- Комплектное программное обеспечение для анализа данных с инструментами формирования отчётов;
- Инструментарий Energy Analyze Plus упрощает процессы загрузки, анализа, отслеживания и составления отчётов по качеству электроэнергии и потреблению;
- Настройка и передача данных как в лабораторных условиях, так и на объекте с помощью ПО для ПК;
- Соответствие международным нормативам и требованиям;
- Возможность эксплуатации в полевых условиях с гибкими вариантами подключения;
- Удобная передача данных на ПК через USB-C, USB-A, Ethernet, Wi‑Fi и при поддержке сотовой связи;
- Встроенные алгоритмы расчёта предельных уровней гармоник тока.
Сферы использования

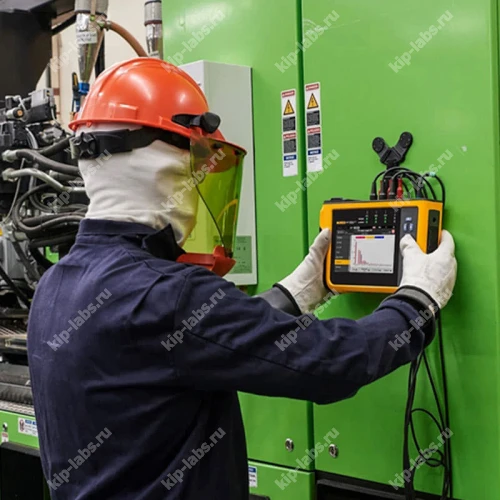

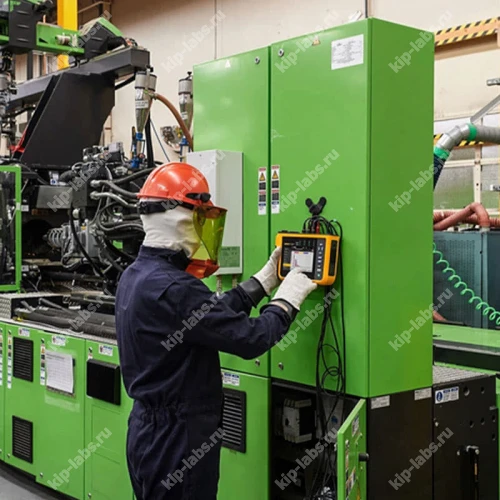

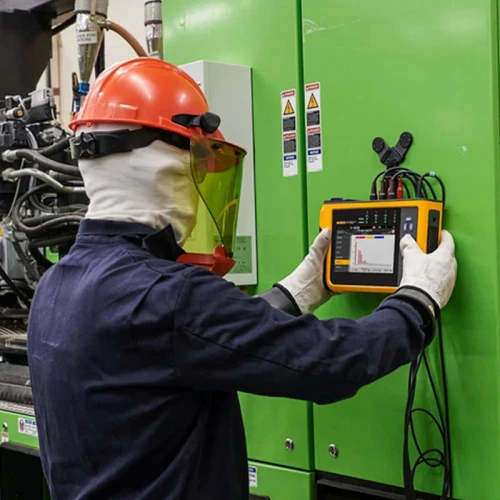

В работе прибор находят применение на промышленных площадках и в распределительных сетях. При эксплуатации его используют для оценки воздействия нелинейных потребителей и для поиска причин перегрузок, что позволяет выстроить последовательность диагностических действий и план корректирующих мер.
Обратите внимание: дискретность сведений и возможности самокалибровки могут влиять на интерпретацию результатов, поэтому при анализе стоит учитывать эти факторы как общую рамку проверки.
Краткое описание Fluke-1773/BASIC анализатора качества электроэнергии:
Анализаторы серии Fluke 1770 предназначены для упрощения процедур регистрации параметров качества электроэнергии и для выполнения диагностических исследований в трёхфазных системах; при этом они обеспечивают структурированную фиксацию данных для последующего анализа.
При разработке серии Fluke 1770 сделан упор на автоматизацию измерительных циклов и на удобство взаимодействия с пользователем. Устройства оснащены автоматическими алгоритмами съёма данных и интуитивным интерфейсом, что снижает трудозатраты на подготовку и получение результатов.
Кроме того, прибор может получать питание непосредственно от контролируемой цепи, что устраняет необходимость поиска отдельной сетевой розетки или применения длинных удлинителей.
Комплект поставки анализатора качества электроэнергии Fluke-1773/BASIC:
- Анализатор качества электроэнергии для трехфазной сети Fluke 1773;
- FLUKE-17XX, плоский кабель, измерительный провод напряжения, 3-фазный+N;
- AC285 черный зажим типа «крокодил» - 4шт.;
- AC285 зеленый зажим типа «крокодил»;
- Черный кабель USB-C, 1 м;
- Сетевые шнуры (США, ЕС, Великобритания, Австралия, Бразилия);
- FLK-17XX Комплект измерительных проводов, 0,18 м;
- FLUKE-177X-4204, модуль Wi-Fi/BLE;
- Комплект кабельных маркеров (для напряжения и тока);
- Переходник для настенной розетки FLUKE-174X-MA-C8;
Технические характеристики анализатора качества:
| Параметр | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Входные напряжения | |||||||
| Количество входов | 4входа, 3фазы и нейтраль, подключенная к защитному заземлению (5разъемов) | ||||||
| Категория измерения | 1000В CAT III/600В CAT IV | ||||||
| Максимальное входное напряжение | 1000В (среднеквадратичное значение)/1000В пост. тока (1700В пик.) | ||||||
| Номинальный диапазон напряжений | Соединение по схеме «Звезда» и однофазная сеть: переменное напряжение (50–1000В) Схема «Треугольник»: Переменное напряжение (100–1000В) Соответствие МЭК61000-4-30, КлассA для номинального напряжения (VDIN) 100–690В |
||||||
| Входной импеданс | 10МОм между P-P и P-N, 5МОм между P-PE и N-PE | ||||||
| Полоса пропускания | От постоянного тока до 30кГц для измерений качества электроэнергии, за исключением переходных процессов | ||||||
| Разрешение | 24-битная синхронная выборка | ||||||
| Частота получения данных | 80квыб/с при 50/60Гц | ||||||
| Масштаб | 1:1, переменный при использовании трансформаторов напряжения | ||||||
| Переходные процессы напряжения | |||||||
| Диапазон измерений | ±8кВ | ||||||
| Частота дискретизации | Fluke 1775 | 1Мвыб/с | |||||
| Fluke 1777 | 1Мвыб/с, 20Мвыб/с | ||||||
| Полоса пропускания | От пост. тока до 1МГц | ||||||
| Запуск | Регулируемый уровень запуска. Запуск на высокочастотных компонентах с частотой >1,5кГц | ||||||
| Разрешение | 14-битная синхронная выборка | ||||||
| Токовые входы | |||||||
| Количество входов | 4входа, 3фазы инейтраль, автоматический выбор диапазона для подключенного датчика | ||||||
| Диапазон | Переменный ток | от 1А до 1500А с i17XX-FLEX1500 12; от 1А до 1500А с i17XX-FLEX1500 24; от 3А до 3000А с i17XX-FLEX3000 24; от 6А до 6000А с i17XX-FLEX6000 36; от 40мА до 40А с зажимом i40s-EL; от 4А до 400А с зажимом i400s-EL |
|||||
| Постоянный ток | 20–2000А с зажимом 80i-2010-EL | ||||||
| Полоса пропускания | От постоянного тока до 30кГц | ||||||
| Разрешение | 24-битная синхронная выборка | ||||||
| Частота получения данных | 80квыб/с при 50/60Гц | ||||||
| Масштаб | 1:1, переменный | ||||||
| Входное напряжение | Зажим: 50мВ / 500мВ (среднеквадратичное значение); CF 2,8 пояс Роговского 15 / 150мВ (среднеквадратичное значение) при 50Гц, 18 / 180мВ (среднеквадратичное значение) при 60Гц; CF 4 все при номинальном диапазоне датчика |
||||||
| Входной импеданс | 11кОм | ||||||
| Вспомогательные входы | |||||||
| Проводное соединение | с адаптером 17XX-AUX | ||||||
| Число входов | 2 | ||||||
| Диапазон входного сигнала | Прямое соединение: от 0В постоянного тока до ±10В постоянного тока от 0В до 1000В постоянного тока | ||||||
| Входной импеданс | Прямое соединение: 2,92МОм | ||||||
| Коэффициент усиления | Формат: mx + b (усиление исмещение), задается пользователем | ||||||
| Отображаемые единицы | Настраиваемые пользователем (до 8символов, например °C, фунты/кв.дюймы или м/с) | ||||||
| Интервал между калибровками | 2года | ||||||
| Размер | 28,0×19,0×6,2см (11,0×7,5×2,4дюйма) | ||||||
| Масса | 2,1кг (4,6фунта) | ||||||
| Защита от кражи | Гнездо для крепления Кенсингтонского замка | ||||||
| Характеристики условий окружающей среды | |||||||
| Диапазон рабочих температур | От −10°C до 50°C | ||||||
| Диапазон температур при хранении | От −20°C до 60°C | ||||||
| Рабочая влажность | МЭК60721-3-3: 3K5, измененный: от −10°C до 30°C: ≤95 %, без конденсата или льда 35°C: 70% 40°C: 55 % 50°C: 35 % |
||||||
| Степень защиты | Согласно ГОСТ 14254-96 (МЭК60529): IP50 | ||||||
| Вибрация | МЭК60721-3-3/3M2 | ||||||
| Истоник питания | |||||||
| Диапазон напряжения | 100–600В −15 % / +10 % (85–660В) | ||||||
| Потребляемая мощность | Макс. 40В·А | ||||||
| Частота напряжения сети | 50/60Гц (42,5–69Гц) | ||||||
| ИБП | Литий-ионная батарея BP1770 с расширенным температурным диапазоном, заменяется пользователем; Время работы отбатареи: 1,5часа |
||||||
| Безопасность | |||||||
| Общая | МЭК61010-1: поГОСТ 12.2.091-2012 (МЭК61010-1:2001) | ||||||
| Источник питания | Категория перенапряжения IV 600В С сетевым адаптером MA-C8: Категория перенапряжения II 300В |
||||||
| Измерение | МЭК 61010-2-030: CAT IV 600В, CAT III 1000В | ||||||
| Высота над уровнем моря: от 2000 до 4000м | Снижение до: Источник питания: Категория IV 300В; С адаптером MA-C8: Категория II 150В; Измерение: CAT IV 300В, CAT III 600В, CAT II 1000В |
||||||
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Fluke |
| Страна производитель | США |
| Гарантия (мес.) | 36 |
