- Производитель: Chauvin Arnoux
- Код товара: 14127
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
964 590₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: CA8336
Назначение и принцип: CA8336 - Анализатор качества электроэнергии, трехфазный (4 канала по току и напряжению)

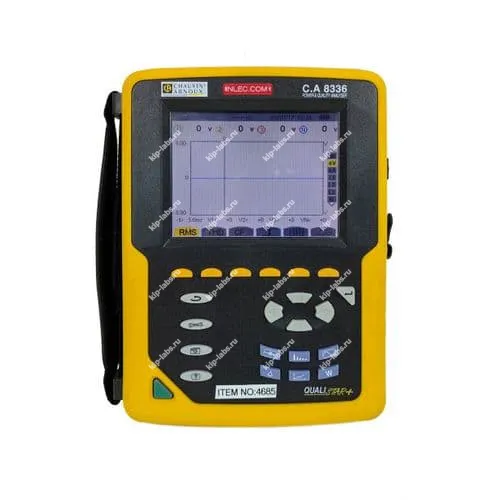

Прибор C.A 8336 QUALISTAR PLUS применяется для оперативной проверки параметров электросети. Он упрощает сбор и последующую обработку измеренных данных; устройство выпускает Chauvin Arnoux.
Это графический трехфазный анализатор, рассчитанный на измерения постоянного и переменного тока, который реализует преобразование по истинному среднеквадратичному значению мгновенных отсчётов тока и напряжения, что позволяет получать корректные показатели при искажениях формы сигнала. В работе прибор даёт визуализацию ключевых параметров сети и входит в класс анализаторы электроэнергии.
На практике C.A 8336 применяют для быстрой оценки рабочих характеристик сети и длительного мониторинга изменений параметров, при этом устройство поддерживает работу с разными токовыми клещами и трансформаторами тока. При эксплуатации часто востребована дискретность записи и возможность автономного питания.
Функциональные опции
- Эргономичная конструкция, рассчитанная на экономию рабочего времени.
- Широкий цветной дисплей с диагональю 148 мм для наглядного представления данных.
- Структурированное меню, упрощающее навигацию по функциям.
- Удобный доступ к основным режимам измерений и настройкам.
- Поддержка как ручного, так и стационарного режимов работы.
- Поддерживает более 27 языков, включая русский.
- Компактная масса - всего 1,9 кг, облегчая переноску и монтаж на объекте.
Сферы использования
При эксплуатации прибор используют для локальной проверки качества электрической сети и для долговременных наблюдений в распределительных щитах и линиях питания, при этом возможна как полевого, так и лабораторного применения. При калибровке и настройке устройства рекомендуется учитывать параметры подключаемых датчиков и интерфейсные особенности системы записи.
Комплектация анализатора качества электроэнергии C.A 8336:
- Карта памяти SD
- Набор 12 цветных маркировочных резинок для датчиков и входов, идентификации фаз и т.п
- Анализатор C.A 8336
- Программное обеспечение Power Analyser Transfer (PAT)
- Специальная батарея с 8 элементами
- Специальный сетевой источник электропитания
- Сумка с плечевым ремнем для прибора №22
- Токовые датчики AmpFLEX 450
- Черные зажимы типа "крокодил"
- Шнур USB тип A-B
Технические характеристики анализатора C.A 8336:
| Параметр | Значение |
|---|---|
| Количество каналов | 4U / 4I |
| Количество входов | 5В / 4I |
| Напряжение (ИСКЗ AC+DC) | от 2 В до 1000 В |
| Коэфициент напряжения | до 500 кВ |
| Ток (ИСКЗ AC+DC), клещи MN | MN93: от 2 до 200 А перем. ток, МN93А: от 0,005 А перемен. тока до 100 А перем. ток |
| Ток (ИСКЗ AC+DC), клещи C 193 | от 1 А до 1000 А перем. ток |
| Клещи AmpFLEX или MA | от 100 мА до 10 000 А перем. ток |
| Клещи РАС 93 | от 1 А до 1000 А перем. тока + пост. ток |
| Клещи Е3N | от 50 мА до 10 А перем. ток / пост. ток - от 100 мА до 100 А перем. ток / пост. ток |
| Коэфициент тока | до 60 кА |
| Частота | от 40Гц до 69 Гц |
| Измерение мощности | Вт, ВА, вар, ВАи., коэфициент мощности, смещенный коэфициент мощности, cos φ, tan φ |
| Измерение энергии | Вт-ч, вар-ч, ВА-ч, ВАи-ч |
| Гармоники | Да |
| Общее искажение высшими гармониками ( THD ) | Да, от 0 до 50 порядка, фаза |
| Режим Expert | Да |
| Переходные процессы | 210 |
| Фликер ( кратковременная доза Pst и длинная доза Pts) | Да |
| Режим броска электроэенргии | Да > 10 минут |
| Дисбаланс | Да |
| Запись мин. / макс. значение | Да |
| Запись всех параметров по максимальной выборке | от 2 недель до нескольких лет |
| Сигнализация | 10 000 из 40 типов отличий |
| Пиковые значения | Да |
| Векторное отбражение | Да |
| Дисплей | Цветной 1/4 TFT+экран с видеоадаптером 320*240, диагональ 148 мм |
| Захват экранов и кривых | 50 |
| Электробезопасность | МЭК 61000-4-30, 1000 В КАТ. III / 600 В КАТ. IV с програмным обеспечением DataView ® |
| Степень защиты | IP 53 / IK08 |
| Языки меню | более 27 |
| Автономная работа | до 13 часов |
| Интерфейс связи | USB |
| Размеры | 240*180*55 мм |
| Вес | 1,9 кг. |
| Гарнтия | 3 года |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP53 |
| Номер в госреестре СИ | 62232-15 |
| Производитель | ChauvinArnoux |
| Страна производитель | Франция |
