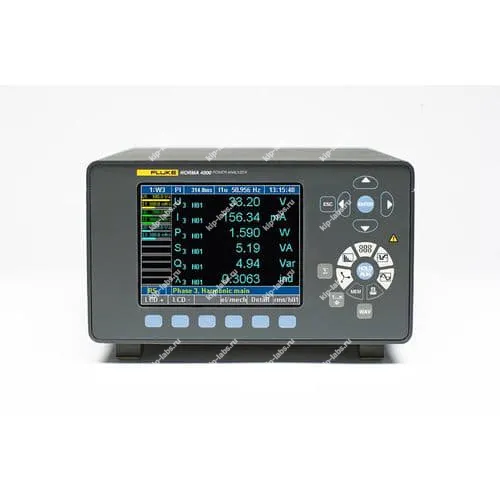

Назначение и принцип: Анализатор электроснабжения Fluke Norma 4000
Анализатор электроснабжения Fluke Norma 4000 применяется для контроля параметров сети и выявления отклонений от заданных норм; при этом прибор непрерывно снимает временные ряды ключевых электрических величин и хранит их для последующего анализа. В работе устройство обеспечивает документирование пережитых событий и аномалий, что позволяет проводить детальную постфактум-диагностику.
Аппарат производителя Fluke подключают к вычислительной инфраструктуре по интерфейсам RS232/USB, что даёт возможность организовать передачу данных в автоматизированные системы учёта и анализа, а также интеграцию с внешним ПО; при необходимости данные экспортируются в типовые форматы для дальнейшей обработки и архивации. Кроме того, прибор может легко взаимодействовать с решениями из раздела анализаторы электроэнергии, что упрощает обмен измерениями между подразделениями.
Корпус выполнен модульно: в нём предусмотрены посадочные места для трёх фазовых измерительных модулей и дополнительных опций, при этом увеличение набора функций не требует замены базового блока, что облегчает поэтапное расширение возможностей прибора в процессе эксплуатации. Такая конструкция упрощает модернизацию системы по мере роста требований.
При калибровке рекомендуется проверять дискретность и соответствие используемых протоколов, поскольку такие проверки подтверждают корректность получаемых значений; при эксплуатации допускается прямая передача сервисной информации по интерфейсу RS-232C для задач технического обслуживания. Наличие опций по дискретности и каналам передачи данных представляет собой удобный инструмент при обслуживании.
Функциональные опции
- Регистрация и долговременное хранение временных рядов измеряемых электрических параметров
- Расчёт и анализ гармонической составляющей сигналов с оценкой их спектрального состава
- Мониторинг значимых событий сети с автоматической фиксацией аварийных режимов
- Коммуникационные интерфейсы RS232/USB для обмена с ПСК и ПК и интеграции в информационные системы
- Расширение функциональности за счёт установки дополнительных модулей без демонтажа базового блока
- Экспорт собранных данных в распространённые форматы для последующей обработки в стороннем программном обеспечении
Сферы использования
- На практике прибор применяют в службах эксплуатации энергетического оборудования для постоянного мониторинга состояния сети
- В работе промышленных и энергетических предприятий устройство используют при диагностике нарушений и поиске причин деградации качества электроэнергии
- При эксплуатации в лабораториях и метрологических подразделениях анализатор используют для поверок, исследований и постановки экспериментов
- При калибровке и проведении сервисных работ прибор используют для подтверждения соответствия параметров нормативам и техническим требованиям
Комплектация анализатора электроснабжения Fluke Norma 4000:
- Анализатор электроснабжения Fluke Norma 4000
- Кабель электропитания
- Цветной дисплей 144 мм
- Интерфейс RS232/USB
- Свободное место для трех подключаемых фазовых модулей и дополнительных опций
- Программное обеспечение для ПК Fluke NormaView
- Руководство пользователя
- Сертификат испытаний
- Значения
- Полученные при калибровке.
Краткое описание анализатора электроснабжения Fluke Norma 4000:
Анализатор электроснабжения Fluke Norma 4000 представляет собой многоканальное средство измерений, позволяющее фиксировать широкий набор параметров электрической сети; при этом устройство одновременно регистрирует значения тока и напряжения, отслеживает частоту с учётом всех гармоник и выполняет их спектральный анализ. Кроме того, прибор даёт возможность визуального контроля формы сигналов и построения векторных диаграмм, что облегчает интерпретацию результатов.
Модульная архитектура Fluke Norma 4000 допускает подключение различных измерительных блоков и внешних датчиков для каждой фазы, что обеспечивает гибкую конфигурацию под конкретные задачи; фазовые модули способны одновременно фиксировать перечисленные параметры и вычислять производные характеристики, повышая объём информативности измерений. Такая стратегия позволяет подбирать комплектацию исходя из требований к точности и диапазону измерений.
Фазные модули различаются по точности, диапазону измерения тока, частоте дискретизации и полосе пропускания, поэтому выбор комплекта зависит от типа оборудования и числа контролируемых фаз; при необходимости для измерения больших токов анализатор Fluke Norma 4000 может комплектоваться соответствующими шунтами. Это позволяет адаптировать прибор под разнообразные тестовые схемы и лабораторные стенды.
Измерительные каналы реализованы полностью независимо и выполнены с гальванической развязкой, что устраняет взаимное влияние при одновременных измерениях; при этом реализована конструктивная защита, препятствующая возникновению повреждений прибора при возможном коротком замыкании в одном из модулей. Такая изоляция повышает надёжность как измерений, так и эксплуатационной безопасности.

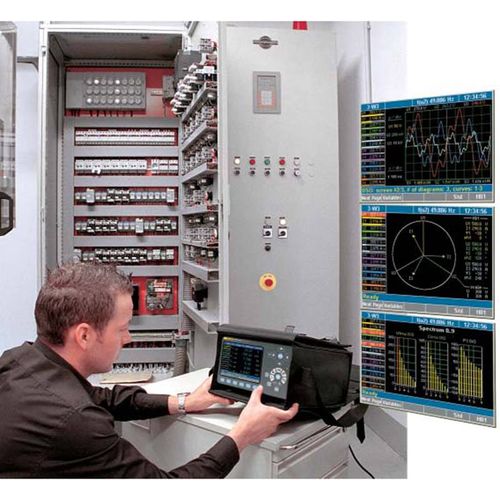

Результаты могут отображаться на крупном цветном дисплее в цифровом и графическом виде, что обеспечивает оперативное восприятие состояния сети и диагностику проблем; полученные данные сохраняются во встроенной памяти с последующим экспортом на ПК и обработкой при помощи поставляемого ПО Fluke NormaView. Уместность дискретности измерений и опций передачи данных следует оценивать в контексте конкретных задач.
- Каналы, которые можно выбирать: все U/I или внешний вход.
- Для обработки сигнала можно включить один из трех фильтров низких частот с разными частотами отсечки.
- Значение частоты постоянно отображается в верхней части экрана.
- Разъем синхронизации BNC на задней панели прибора можно использовать в качестве как входа, так и выхода.
- Можно измерить входные сигналы с частотой до частоты дискретизации используемого фазового модуля. Уровень входного сигнала не должен превышать 50 В.
- Выходной сигнал представляет собой импульсный TTL-сигнал амплитудой 5 В (частота зависит от частоты измеряемого сигнала синхронизации).
| Память для конфигураций | В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора. |
| Интерфейс | Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь. |
| Возможные варианты | IEEE 488.2 / 1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с |
| Стандарты и безопасность | |
|---|---|
| Электрическая безопасность | EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III) |
| Степень загрязнения 2, класс безопасности I | |
| EN 61558 для трансформатора | |
| EN 61010-2-031/032 для принадлежностей | |
| Максимальные значения на входе | |
| Для входов напряжения | Диапазон измерений 1000 Вдейств., 2 КВпик |
| Для входов тока | Диапазон измерений 10 Адейств., 20 Апик |
| Испытательные напряжения | |
| Вход сетевого питания - корпус (заземление) | 1,5 КВ переменного тока |
| Вход сетевого питания -измерительный вход | 5,4 КВ переменного тока |
| Измерительные входыкорпус | 3,3 КВ переменного тока |
| Измерительный входвход | 5,4 КВ |
Технические характеристики анализатора электроснабжения Fluke Norma 4000:
| Параметр | Значение |
|---|---|
| Количество фаз | от 1 до 3 |
| Вес | Прибл. 5 кг |
| Размер | 150 мм x 237 мм x 315 мм |
| Встроенный принтер | Нет |
| Дисплей | Цветной, 144 мм - 320 x 240 пикселей. Яркость подсветки и контрастность настраиваются пользователем. |
| Диапазон | От нуля до 3 МГц или от нуля до 10 МГц в зависимости от используемого входного модуля |
| Основная погрешность | 0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля |
| Частота дискретизации | 0,33 МГц или 1 МГц в зависимости от используемого входного модуля |
| Диапазон входного напряжения | От 0,3 В до 1000 В |
| Диапазон входного тока (напрямую без использования шунта) | От 0,03 мА до 20 А в зависимости от используемого входного модуля |
| Память для хранения конфигураций | 4 МБ |
| Память для настроек | 0,5 МБ |
| Быстрое преобразование Фурье (FFT) | До 40-й гармоники |
| RS232/USB-интерфейс | Стандартно |
| Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа) | Опционально |
| Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с) | Опционально |
| Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов). | Стандартно |
| Основные функции | |
| Быстрое преобразование Фурье (FFT) | Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм. Измеряемые величины: U, I, P в каждой фазе Порядок гармоник - От 1-й до 40-й гармоники, максимум до половины частоты дискретизации |
| Цифровой осциллограф (DSO) | Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений. |
| Функция интегрирования (энергия) | Одновременное отображение до шести числовых значений (по выбору). Возможность задания условий запуска/остановки и положительного/отрицательного направления. |
| Векторная диаграмма | Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала. |
| Регистратор данных | Обеспечивает просмотр усредненных во времени данных для определения трендов. |
| Оперативная память для данных | Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки. Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений. |
| Конфигурация | Анализатор можно настроить на измерение и отображение данных в требуемом формате. |
| Измеряемые величины | |
| Вычисление без пропусков средних значений величин для каждой фазы. В трехфазных системах дополнительно вычисляется полная мощность и выполняется усреднение значений V и I по трем фазам. Для этих значений также вычисляется основная гармоника H01 в синхронном режиме. | |
| Uэфф. действующее значение, Uвс выпрямленное среднее, Uср. среднее значение | |
| Up-, Up+, Upp пиковые значения | |
| Ucf коэффициент амплитуды Ucf, Uff коэффициент формы | |
| Ufc доля основной гармоники | |
| Uthd коэффициент искажения DIN, IEC | |
| Iэфф действующее значение, Iвс выпрямленное среднее, Iср среднее значение | |
| Ip-, Ip+, Ipp пиковые значения | |
| Icf коэффициент амплитуды Icf, Iff коэффициент формы | |
| Ifc доля основной гармоники | |
| Ithd коэффициент искажения DIN, IEC | |
| P активная мощность [Вт] | |
| Q реактивная мощность [Вар] | |
| S кажущаяся мощность [ВА] | |
| φ, cos. сдвиг фазы | |
| Функция интегрирования для активной мощности P, реактивной мощности Q, кажущейся мощности S, напряжения (Um) и тока (Im), | |
| Число разрядов 4 или 5 в зависимости от измеряемой величины. | |
| Частота и синхронизация | |
| Диапазон | От постоянного тока и 0,2 Гц до частоты дискретизации |
| Точность | ±0,01 % измеряемой величины (показания) |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 57767-14 |
| Производитель | Fluke |
| Страна производитель | США |
| Гарантия (мес.) | 12 |
