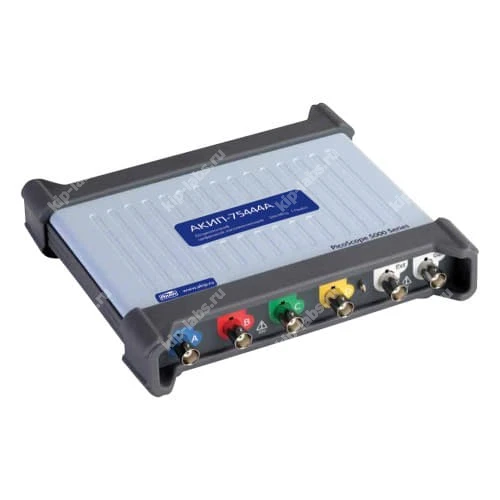

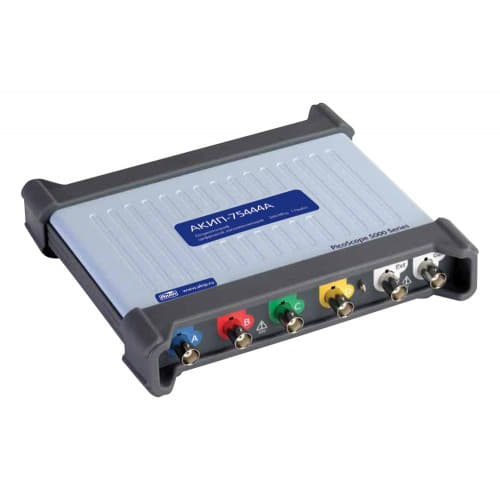

Кратко о модели: АКИП-75243B - USB-осциллограф цифровой запоминающий
Прибор АКИП-75243B представляет собой USB-осциллограф цифровой запоминающий, выпуск которого прекращён, при этом производителем выступала компания АКИП.
Устройство относилось к классу осциллографов, применяемых для регистрации и последующего анализа электрических сигналов; благодаря этому прибор использовали для контроля и диагностики электронной аппаратуры.
Ключевые особенности
Наличие USB-интерфейса обеспечивает работу осциллографа в связке с персональным компьютером. Цифровая память при этом даёт возможность сохранять захваченные сигналы для дальнейшего анализа.
- USB-интерфейс для подключения к персональному компьютеру
- Цифровое запоминающее устройство сигналов
- Предназначен для измерения и анализа электрических сигналов
Где применяется
Прибор находил применение в лабораторных исследованиях и при сервисной диагностике электронного оборудования, В итоге он также использовался в учебных практиках для демонстрации динамики сигналов.
- Научно-исследовательские лабораторные работы
- Сервисное обслуживание и диагностика электронных устройств
- Учебные и практические занятия по электронике
В ряде задач уместна дискретность выборки и возможность самокалибровки; при необходимости интерфейсы типа RS-232C и USB используются для интеграции прибора в измерительную сеть.
Техническое описание USB-осциллографа АКИП-75243B:
Осциллографы АКИП-75243B с цифровой регистрацией предназначены для исследования формы сигналов, а также для измерения амплитудных и временных характеристик электрических сигналов.
Линейка компактных USB-осциллографов для портативного применения включена в серию АКИП-75000, при этом добавлена возможность выбора аппаратного разрешения аналого-цифровых преобразователей (АЦП): 8 бит, 12 бит, 14 бит, 15 бит, 16 бит, а также предусмотрен программный режим повышения разрешения (ERes) до 20 бит.
Серия охватывает 12 моделей USB-осциллографов с полосами пропускания 60 МГц, 100 МГц и 200 МГц; приборы различаются количеством входных каналов (2/4) и набором рабочих режимов. Модификации с индексом «В» имеют встроенный функциональный генератор и возможность создания сигналов произвольной формы (СПФ).
АЦП в данной серии выполнены в виде единой мультиплексорной платы сбора данных и при этом имеют многоядерную структуру, что позволяет распределять задачи дискретизации. Для 4-канальных моделей число ядер дискретизации составляет -8, для 2-канальных моделей – 4, что позволило реализовать технологию последовательного или параллельного объединения ядер АЦП с целью увеличения частоты дискретизации либо реального вертикального разрешения.

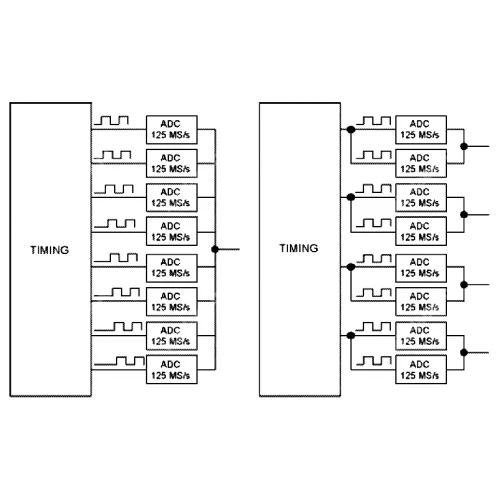

Для снижения ошибок квантования и повышения вертикальной дискретности применяется параллельное объединение ядер АЦП. В этом режиме разрешение каждого активного канала повышается до 14 бит при дискретизации 125 МГц. При работе двумя каналами вертикальное разрешение достигает 15 бит, а в одноканальном режиме разрядность АЦП составляет 16 бит при максимальной частоте дискретизации 62,5 МГц (режим объединения всех входов).
Отличительные особенности АКИП-75243B:
- «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
- Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит
- Осциллограф: 2/4 канала
- Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
- Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
- Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ
- Максимальный объем памяти до 512 МБ (в зависимости от модели)
- Автоизмерения (26 параметров); курсорные измерения (U; T)
- Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
- Формирование сигналов СПФ: ЦАП 14 бит, частота дискретизации 200 МГц, память до 48 кБ (модели с индексом B)
- Допусковый контроль (тест по маске)
- Декодирование сигналов CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
Технические характеристики USB-осциллографа АКИП-75243B:
| Параметр | Значение | ||
|---|---|---|---|
| Канал вертикального отклонения | |||
| Число входных каналов | 2 | ||
| Полоса пропускания (-3 дБ) | АЦП 8…15 бит: 0…100 МГц | ||
| АЦП 16 бит: 60 МГц | |||
| Ограничение полосы пропускания | 20 МГц | ||
| Коэф. отклонения (Коткл.) | 20 мВ/дел…4 В/дел | ||
| Вид входа | открытый, закрытый | ||
| Погрешность установки Коткл. | ±50 мВ … ±20 В | ≥ 12 бит: ± 1 % от полной шкалы; 8 бит: ± 3 % от полной шкалы | |
| ±10 мВ … ±20 мВ | Все режимы: ± 5 % от полной шкалы | ||
| Время нарастания | АЦП 8…15 бит: 3,5 нс | ||
| АЦП 16 бит: 5,8 нс | |||
| Входной импеданс | 1 МОм±1% / 13 пФ±1 пФ | ||
| Входное напряжение | ± 10 мВ … ± 20 В (11 диапазонов) | ||
| Постоянное смещение | ±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ) | ||
| ±2,5 В (диапазоны: 500 мВ, 1, 2 В) | |||
| ±20 В (диапазоны: 5, 10, 20 В) | |||
| Защита от перенапряжения | ± 100 В (DC + ACпик) | ||
| Канал горизонтального отклонения | |||
| Коэф. развертки (Кразв.) | 1 нс…1000 с/дел | ||
| Погрешность установки Кразв. | ± 2 ppm (± 0,0002 %) | ||
| Режимы работы | Основной, ZOOM окна, X-Y | ||
| Джиттер синхронизации, скз | ≤ 3 пс | ||
| Синхронизация | |||
| Источники синхросигнала | Любой из 4-х каналов, внешняя синхронизация | ||
| Условия запуска развертки | Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый | ||
| Режим запуска | Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память) | ||
| Вход внеш. синхронизации | 100 МГц, 1 МОм±1% / 13 пФ±1 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик) | ||
| Аналого-цифровое преобразование | |||
| Разрешение по вертикали | 8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо | ||
| Частота дискретизации на канал (однокр. сигнал) | 12 бит | 14 бит | |
| 1 канал | 500 МГц | 125 МГц | |
| 2 канала | 250 МГц | 125 МГц | |
| 3 канала | 125 МГц | 125 МГц | |
| 4 канала | 125 МГц | 125 МГц | |
| Эквивалентная частота дискретизации | 5 ГГц | ||
| Длина памяти (при объедении) | 8 бит: 64 МБ | ||
| ≥ 12 бит: 32 МБ | |||
| Сегментированная память | 10000 сегментов | ||
| Интерполяция | Линейная, Sin X / X | ||
| Режимы сбора данных | Выборка, послесвеч., цифровой самописец (100 МБ) | ||
| Курсорные измерения | |||
| Функции | ΔU; ΔT; 1/ΔT | ||
| Автоматические измерения | |||
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе | ||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка | ||
| Статистика | Минимум, максимум, СКО | ||
| Анализатор спектра | |||
| Диапазон входных частот | 0…100 МГц | ||
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение | ||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса | ||
| Глубина БПФ | 128…1048576 точек | ||
| Функциональный генератор | |||
| Формы выходных сигналов | Синус, меандр, треугольник, постоянное напряжение (DC) | ||
| Диапазон частот | 0,03 Гц … 20 МГц | ||
| Погрешн. установки частоты | ± 2 ppm (± 0,0002 %) | ||
| Выходной уровень | ±2 В; погрешность 1%, на нагрузке 50 Ом | ||
| ГКЧ | Прямой/обратный ход | ||
| Генератор сигналов произвольной формы | |||
| Частота дискретизации | 200 МГц | ||
| Длина памяти СПФ | 32 кБ | ||
| Стандартные выходные сигналы | Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, бел. шум, постоянное напряжение, ПСП (PRBS) | ||
| Разрешение ЦАП | 14 бит | ||
| Время нарастания/спада | < 10 нс | ||
| Калибратор | |||
| Выход калибратора пробников | Меандр 1 кГц, 3 Впик-пик, 600 Ом | ||
| Декодирование | |||
| Формат последов. данных | CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI | ||
| Допусковой контроль | |||
| Статистика (Годен/Не годен) | В допуске, не в допуске, общее кол-во тестов | ||
| Общие данные | |||
| Источник питания | 2 USB разъема или адаптер напряжения AC/DC (1,5 А, 5 В) | ||
| Интерфейс | USB 2.0 | ||
| Рабочие условия | Температура: 0°…50°C; Влажность: 5…80% | ||
| Габаритные размеры | 190 × 170 × 40 мм | ||
| Масса | 0,5 кг | ||
Комплект поставки АКИП-75243B:
| Наименование | Количество |
|---|---|
| Цифровой запоминающий USB-осциллограф АКИП-75243B | 1 |
| Кабель Y-USB | 1 |
| ПО на CD-диске | 1 |
| Руководство по эксплуатации на CD-диске | 1 |
| Пробник | 2 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63649-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
