- Производитель: АКИП
- Код товара: 12373
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
79 904₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: PQ008

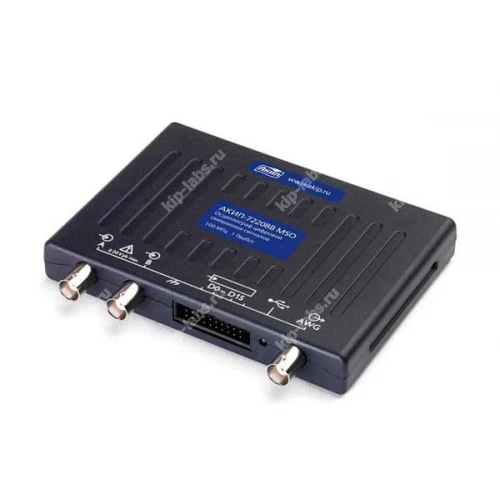

Назначение и принцип: АКИП-72205A MSO - Осциллограф запоминающий
Осциллограф АКИП-72205A MSO служит для захвата временных характеристик электрических сигналов и последующего их анализа, при этом прибор поддерживает параллельную работу с аналоговыми и цифровыми входами.
Аппарат разработан АКИП и входит в линейку производителя; это упрощает применение проверенных процедур поверки и интеграции. Отнесение к классу осциллографы помогает подобрать совместимые аксессуары и дополнительные инструменты.
При эксплуатации прибор используют для наладки электронных схем и обнаружения аномалий в сигнале, при этом для выделения интересующих участков записи обычно применяют маркеры и разнообразные триггерные режимы.
Функциональные опции
При выполнении измерений аппарат предоставляет набор средств для захвата и детального анализа сигналов. Интерфейс управления при этом облегчает точную настройку триггеров и масштабирования по времени и амплитуде.
- Регистрация аналоговых и цифровых входов с последующей визуализацией и измерением ключевых параметров.
- Гибкая система триггеров, позволяющая отсекать события по уровню, по фронту и по логическим сочетаниям сигналов.
- Математические операции над сигналами для построения спектров, выполнения усреднения и получения амплитудно-временных характеристик.
- Режимы сохранения и просмотра записанных фрагментов для пошагового анализа и восстановления событий.
- Инструменты удобного масштабирования по времени и по амплитуде, что ускоряет проверку исследуемых параметров сигналов.
Сферы использования
При эксплуатации прибор применяют в лабораторных условиях, сервисных центрах и на производственных площадках; на практике осциллограф задействуют при отладке устройств, диагностике неисправностей и контроле технологических процессов.
- Отладка и тестирование печатных плат и электронных модулей.
- Диагностика комплексных цифровых и аналоговых систем.
- Контроль параметров сигналов на стендах во время производственного тестирования.
- Обучение и исследовательская деятельность, требующие наглядной демонстрации временных форм сигналов.
Поддержка дискретных режимов упрощает архивирование и последующую обработку данных, при этом реализована возможность самокалибровки, что снижает частоту внешних регулировок. В ряде сценариев уместно использование стандартных интерфейсов для интеграции в существующие тестовые комплексы.
Описание запоминающего USB-осциллографа АКИП-72205A MSO:
Осциллограф цифровой запоминающий АКИП-72205A MSO предназначен для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Осциллографы являются многофункциональными средствами измерений параметров сигналов. Принцип действия основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране внешнего персонального компьютера (ПК).
Управление осциллографами осуществляется по интерфейсу USB от внешнего ПК. Питание осциллографов осуществляется через разъем USB.
Осциллографы серии АКИП-72000A являются идеальным решением для инженеров, проводящих измерения в полевых условиях, а также специалистов по диагностике оборудования выполняющих тестирование в режиме частых поездок на объекты.
Отличительные особенности:
- Многофункциональность: осциллограф, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG), анализатор последовательных данных в одном компактном корпусе.
- Осциллограф: 2/4/ 2 + 16 каналов, полосы пропускания 10/25/50/70/100 МГц, макс. дискретизация 1 Гвыб/с, макс. память до 128 МБ.
- Продвинутое меню синхронизации и интеллектуального запуска.
- Автоматические (15 параметров) и курсорные измерения (U; T; 1/T).
- Создание математических каналов вычислений (30 функций) и пользовательских настроек пробников.
- Цифровая растяжка до x50.000.
- Допусковый контроль (тест по маске).
- Многооконный режим представления входных данных на едином экране при измерениях и анализе.
- Анализатор спектра в полной полосе пропускания, интервал анализа от 128 до 1М точек.
- 8 типов окон отображения спектрограмм на дисплее и 3 режима обработки (ампл., усред., пик. значение)
- Генератор сигналов произвольной формы до 1 МГц/20 Mвыб/с / ЦАП 12бит /память до 32 кБ.
- Декодирование: 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, IC, IS, LIN, PS/2, SPI, SENT, UART/RS-232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа).
Технические характеристики запоминающего USB-осциллографа АКИП-72205А MSO:
| Параметр | Значение | |||||
|---|---|---|---|---|---|---|
| Канал вертиального отклонения(Аналоговые каналы) | ||||||
| Число входных каналов | 2 канала | |||||
| Полоса пропускания ( - 3 дБ) | 0... 25 МГц | |||||
| Время нарастания | ≤ 14 нс | |||||
| Коэффициент отклонения (Коткл.) | 10 мВ/дел ... 4 В/дел | |||||
| Вид входа | Открытый, закрытый | |||||
| Погрешность установки Коткл. | ± 3 % от полной шкалы | |||||
| Диапазоны входящего напряжения | ± 50 мВ ... ± 20 В | |||||
| Диапазон установки смещения | - | |||||
| Входное сопротивление | 1 МОм ± 1% / 14 пФ ± 2 пФ | |||||
| Защита от перенапряжения | ± 100 В (DC + AC пик) | |||||
| Канал вертиального отклонени | ||||||
| Число каналов | 16 (2 порта по 8 каналов каждый) | |||||
| Входной разъем | 2,54 мм 2х10 контактны разъем | |||||
| Максимальная частота | 100 МГц (200 Мбит/с) | |||||
| Минимальный временной интервал | 5 нс | |||||
| Входной импеданс | 200 кОм ( ± 2%) / (8 ± 2) пФ | |||||
| Пороговый уровень | TTL, CMOS, ECL, PECL, заданный (- 5...+5 В) | |||||
| Погрешность установки порога | ± 350 мВ (с учетом гистерезиса) | |||||
| Входное напряжение | ± 20 В (защита от перенапряжения ± 50 В) | |||||
| Задержка между каналами | 2 нс | |||||
| Канал горизонтального отклонения | ||||||
| Минимальный коэффициент развертки (Кразв.) | 5 нс | |||||
| Максимальный коэффициент развертки (Кразв.) | 5000 с/дел | |||||
| Погрешность установки Кразв. | ± 100 ppm ( ± 0,01 %) | |||||
| Режимы работы | Основной, ZOOM окно, X-Y | |||||
| Синхронизация | ||||||
| Источники синхросигнала | Любой из аналоговых каналов, цифровые каналы | |||||
| Условия запуска развертки | Фронт, по длительности, окно, по длит. в окне, отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.) | |||||
| Режим запуска | Однократный, ждущий, автоколебательный, без синхронизации, эквивалентный | |||||
| Аналого-цифровое преобразование | ||||||
| Разрешение по вертикали | 8 бит (12 бит в режиме ERES) | |||||
| Интерполяция | Линейная, Sin (X)/х | |||||
| Частота дискретизации | 500 МГц (1 кан. или 1 цифр. порт*), 250 МГц (2 кан. + цифр. порты*) | |||||
| Эквивалентная частота дискретизации | 5 ГГц; | |||||
| Максимальная длина памяти: 2 канала 4 канала MSO | 16 кБ 48 кБ 48 кБ | |||||
| Режимы сбора данных | Выборка, послесвечение, цифровой самописец (ROLL) | |||||
| Курсорные измерения | ||||||
| Функции | ΔU; ΔT; 1/ΔT | |||||
| Автоматические измерения | ||||||
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе | |||||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка | |||||
| Статистика | Максимум, минимум, среднее, СКО | |||||
| Анализатор спектра | Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD | |||||
| Математика | ||||||
| Функции | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, m in, max, average, peak, delay и другие | |||||
| Операторы | Любой аналоговый или цифровой канал, опорная осциллогр. (ref), время, число - π (пи) | |||||
| Анализатор спектра | ||||||
| Диапазон входных частот | 0... 25 МГц | |||||
| Индикация спектрограммы | Амплитуда, среднее значение, удержание пика | |||||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса. | |||||
| Глубина БПФ (точек) | 128... 1.048.576 точек (1 М) | |||||
| Декодирование последовательных данных | ||||||
| Формат данных | 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I2C, I2S, LIN, PS/2, SPI, SENT, UART/RS-232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа) | |||||
| Допусковый контроль | ||||||
| Статистика (Годен/ Не годен) | В допуске, не в допуске, общее кол-во тестов | |||||
| Общие данные | ||||||
| Источник питания | USB порт | |||||
| Интерфейс | USB 2.0 (совместимый с USB 3.0) | |||||
| Габаритные размеры | 130 × 104 × 19 мм (остальные модели, включая АКИП-72205A MSO) | |||||
| Масса, не более | 0,2 кг | |||||
Комплект поставки USB-осциллографа АКИП-72205А MSO:
| № | Наименование | Количество |
|---|---|---|
| 1 | USB-осциллограф запоминающий АКИП-72205A MSO | 1 |
| 2 | Кабель USB | 1 |
| 3 | ПО на CD-диске | 1 |
| 4 | Руководство по эксплуатации на CD-диске | 1 |
| 5 | Пробник | 2 |
| 6 | Кабель цифровых каналов | 1 |
| 7 | Набор микрозажимов (2х10) | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
