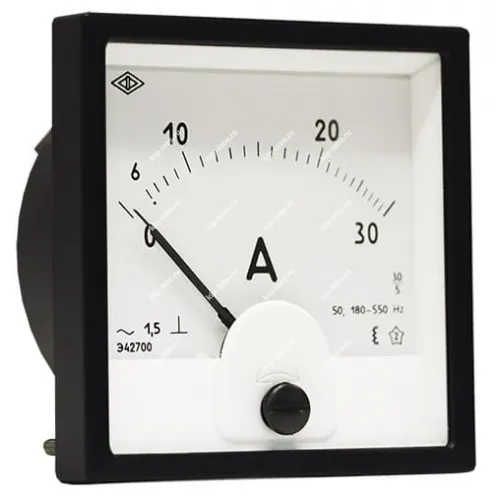

Амперметр и вольтметр Э42701

Кратко о модели: Амперметр и вольтметр Э42701

Прибор Амперметр и вольтметр Э42701 предназначен для визуального наблюдения за величинами тока и напряжения; при этом он используется в системах, где требуется оперативный контроль параметров.

Конструкция рассчитана на панельный монтаж. Оформление шкалы и стрелочного указателя облегчает считывание показаний, прибор выпускается Электроприбор (г. Чебоксары) и классифицируется как стрелочные приборы.

Ключевые особенности

• Стрелочная шкала обеспечивает наглядное отображение текущих величин; благодаря этому операторы могут быстро отслеживать динамику изменений.
• Шкала и стрелка оформлены для удобного считывания в зоне наблюдения оператора.
• Корпус и крепёж приспособлены под панельные посадочные места стандартных размеров, за счёт этого интеграция в щитах управления проходит проще.
• Механизм стрелки выполнен с повышенной надёжностью, что уменьшает погрешности при вибрационных и эксплуатационных нагрузках.

Где применяется

• Установки в щитах управления и распределительных щитах для контроля технологических электрических цепей.
• Станции индикации и контроля в системах электроснабжения.
• Промышленные автоматизированные комплексы, где необходим постоянный визуальный контроль.

Отмечаем, что для ряда применений востребована дискретная индикация; варианты самокалибровки и подключение по цифровым интерфейсам (в том числе RS-232C) подбираются в соответствии с комплектацией и условиями эксплуатации.

Это следует учитывать при выборе конфигурации и комплектации.

Габаритный чертеж

Описание амперметра, вольтметра переменного тока Э42701

Щитовые приборы для измерения переменного тока и напряжения выпускаются двух видов:

• магнитоэлектрической системы с выпрямителем;
• электромагнитной системы.

Приборы позволяют измерять токи в пределах от 25 µА до 100 А и напряжения от 0,5 В до 750 В при прямом включении. Для расширения диапазона измерений по току применяются трансформаторы тока типа ТОП-0,66, по напряжению – трансформаторы напряжения.

Амперметры и вольтметры изготавливаются с нулевой отметкой на краю диапазона. Приборы могут быть изготовлены со шкалами в любых единицах измерения по желанию заказчика.

Циферблаты и шкалы приборов в габаритах 60х60, 80х80, 120х120 мм выполняются в соответствии с ГОСТ 5365.

По конструктивному исполнению приборы для измерения переменного тока делятся на две группы:

• приборы с квадратными лицевыми панелями и круглыми корпусами;
• приборы с квадратными лицевыми панелями и квадратными корпусами.

Степень защиты по лицевой панели - IP50 или IP54, степень защиты токоведущих стержней – IP00.

Для защиты от прикосновения к токоведущим стержням приборы Э42700, Э42702 (амперметры до 10А, миллиамперметры, вольтметры, приборы с подключением через ТТ и ТН), Ц42300, Ц42702 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.

Технические характеристики Э42701
