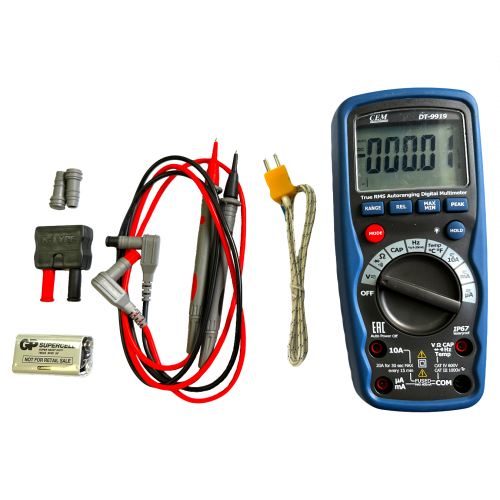

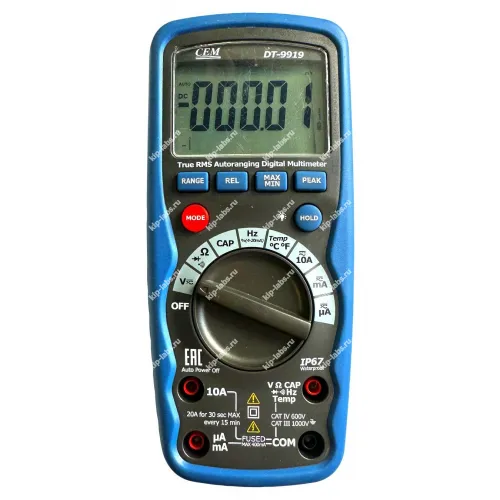

DT-9919 цифровой тестер с функцией True RMS и автоматическим выбором диапазона

Функция

Диапазон

Разрешение

Погрешность

Напряжение постоянного тока

400 мВ

0,01 мВ

± (0,06% + 2 цифры)

4 В

0,0001 В

40 В

0,001 В

400 В

0,01 В

1000 В

0,1 В

± (0,1% + 5 цифр)

Напряжение переменного тока (от 50 до 1000 Гц)

400 мВ

0,1 мВ

± (1,0% + 5 цифр)

4 В

0,001 В

± (1,0% + 3 цифры)

40 В

0,01 В

400 В

0,1 В

1000 В

1 В

Все диапазоны напряжения переменного тока указываются в диапазоне от 5 до 100%.

Постоянный ток

400 мкА

0,01 мкА

± (1,0% + 3 цифры)

4000 мкА

0,1 мкA

40 мA

0,001 мА

400 мA

0,01 мA

10 A

0,001 A

20 A: максимум 30 секунд с сокращенной погрешностью.

Переменный ток
(от 50 до 1000 Гц)

400 мкА

0,1 мкA

± (1,5% + 3 цифры)

4000 мкА

1 мкA

40 мA

0,01 мA

400 мA

0,1 мA

10 A

0,01 A

20 A: максимум 30 секунд с сокращенной погрешностью.

Все диапазоны напряжения переменного тока указываются в диапазоне от 5 до 100%.

Сопротивление

400 Ом

0,01 Ом

± (0,3% + 9 цифр)

4 кОм

0,0001 кОм

± (0,3% + 4 цифры)

40 кОм

0,001 кОм

400 кОм

0,01 кОм

4 МОм

0,001 МОм

40 МОм

0,001 МОм

± (2,0% + 10 цифр)

Емкость

40 нФ

0,001 нФ

± (3,5% + 40 цифр)

400 нФ

0,01 нФ

4 мкФ

0,0001 мкФ

± (3,5% + 10 цифр)

40 мкФ

0,001 мкФ

400 мкФ

0,01 мкФ

4000 мкФ

0,1 мкФ

± (5% + 10 цифр)

40 мФ

0,001 мФ

Частота (электронная)

40 Гц

0,001 Гц

± (0,1% + 1 цифра)

400 Гц

0,01 Гц

4 кГц

0,0001 кГц

40 кГц

0,001 кГц

400 кГц

0,01 кГц

4 МГц

0,0001 МГц

40 МГц

0,001 МГц

100 МГц

0,01 МГц

Не указано

Чувствительность: 0,8 В ср. квадр. мин. при коэффициенте заполнения от 20 до 80% и <100 кГц;
5 В ср. квадр. мин. при коэффициенте заполнения от 20 до 80% и >100 кГц.

Частота (электрические цепи)

От 40,00 до 400 Гц

0,01 Гц

± (0,5% от показаний)

Чувствительность: 15 В ср. квадр.

Коэффициент заполнения

От 0,1 до 99,90%

0,01%

± (1,2% + 2 цифры)

Ширина импульса: от 100 мкс до 100 мс, частота: от 5 Гц до 150 кГц.

4–20 мA%

От –25 до 125%

0,01 %

± 50 цифр

0 мA = –25%, 4 мA = 0%, 20 мA = 100%, 24 мA = 125%

Температура
(тип K)

От –50 до 1000°C

1 °C

± (1,0% от показаний + 2,5°С)

От –58 до 1832°F

1 °F

± (1,0% от показаний + 4,5°F)

Без учета погрешности датчика.

Корпус

С двойным формованием, водонепроницаемый

Удар (испытание на падение)

6,5 футов (2 метра)

Проверка диодов

Испытательный ток максимум 0,9 мА, типовое напряжение с разомкнутой цепью 2,8 В постоянного тока

Проверка непрерывности

Звуковой сигнал при сопротивлении меньше 35 Ом (примерно) и испытательном токе меньше 0,35 мА

Пиковый детектор

Захват пиков >1 мс

Датчик температуры

Требуется термопара типа К

Входное полное сопротивление

>10 МОм в режиме напряжения постоянного тока
и >3 МОм в режиме напряжения переменного тока

Реакция переменного тока

True RMS

True RMS переменного тока

Этот термин означает «среднеквадратичное значение», метод расчета значения напряжения или тока.

Тестеры со средним откликом откалиброваны для правильного считывания только синусоидальных волн и будут неточно считывать несинусоидальные или искаженные сигналы.

Приборы с функцией True RMS точно считывают любой тип сигнала.

Частота в режиме напряжения пер. тока

От 50 до 1000 Гц

Коэффициент амплитуды

≦3 при полной шкале до 500 В, с линейным уменьшением до ≦1,5 при 1000 В

Дисплей

Жидкокристаллический дисплей с подсветкой и гистограммой,
максимальное индицируемое число 40 000

Индикация превышения диапазона

Отображается «OL»

Автоматическое выключение

15 минут (примерно) с функцией отключения

Полярность

Автоматическая (без индикации положительной полярности);
знак минус (–) для отрицательной полярности

Скорость измерений

2 раза в секунду, номинал

Индикация низкого заряда аккумулятора

Отображается «», если напряжение аккумулятора ниже рабочего значения

Аккумулятор

Один аккумулятор на 9 В (NEDA 1604)

Предохранитель

Диапазоны мА/мкА: 0,5 А/1000 В керамический быстродействующий

Диапазон А: 10 А/1000 ;В керамический быстродействующий

Рабочая температура

От 5 до 40°C (от 41 до 104 oF)

Температура хранения

От –20 до 60°C (от –4 до 140°F)

Рабочая влажность

Макс. 80% до 31°C (87°F) с линейным снижением до 50% при 40°C (104°F)

Влажность хранения

<80%

Рабочая высота над уровнем моря

Максимум 2000 метров (7000 футов)

Масса

342 г (0,753 фунта)

Размер

187 x 81 x 50 мм (7,36 x 3,2 x 2,0 дюйма)

Безопасность

Этот прибор предназначен для использования в месте первоначальной установки и защищает пользователей двойной изоляцией в соответствии с EN61010-1 и IEC61010-1, 2-е издание (2001 г.) до категории IV 600 В и категории III 1000 В; степень загрязнения 2. Прибор также отвечает требованиям UL 61010-1, 2-е издание (2004 г.), CAN/CSA C22.2 № 61010-1, 2-е издание (2004 г.) и UL 61010B-2-031, 1-е издание (2003 г.).
